嵌入式影像条码识读扫描模组结构设计

　　这款嵌入式影像条码扫描模组，核心定位是集成到各类自助终端、工业产线工位、智能柜机等设备内部，作为前端识读单元完成一维、二维条码的采集解码工作。不同于手持扫码枪的独立使用形态，该模组从设计之初就围绕嵌入式集成的核心需求展开，所有结构边界、接口定义都适配设备内嵌的安装场景。

　　从实际应用场景来看，这类模组常被集成在自助收银机的扫码窗口、快递柜的取件码识读区、产线自动分拣站的条码采集位、门禁闸机的票码核验区，不需要人员手持操作，只要条码进入识读视野范围就能自动触发识读，适配无人化、自动化的作业流程。日常使用中，它需要应对不同光照环境下的识读需求，不管是室内强光直射、还是弱光环境下的纸质条码、屏幕显示条码，都要保证稳定的识读率，这也是前端补光结构设计的核心出发点。

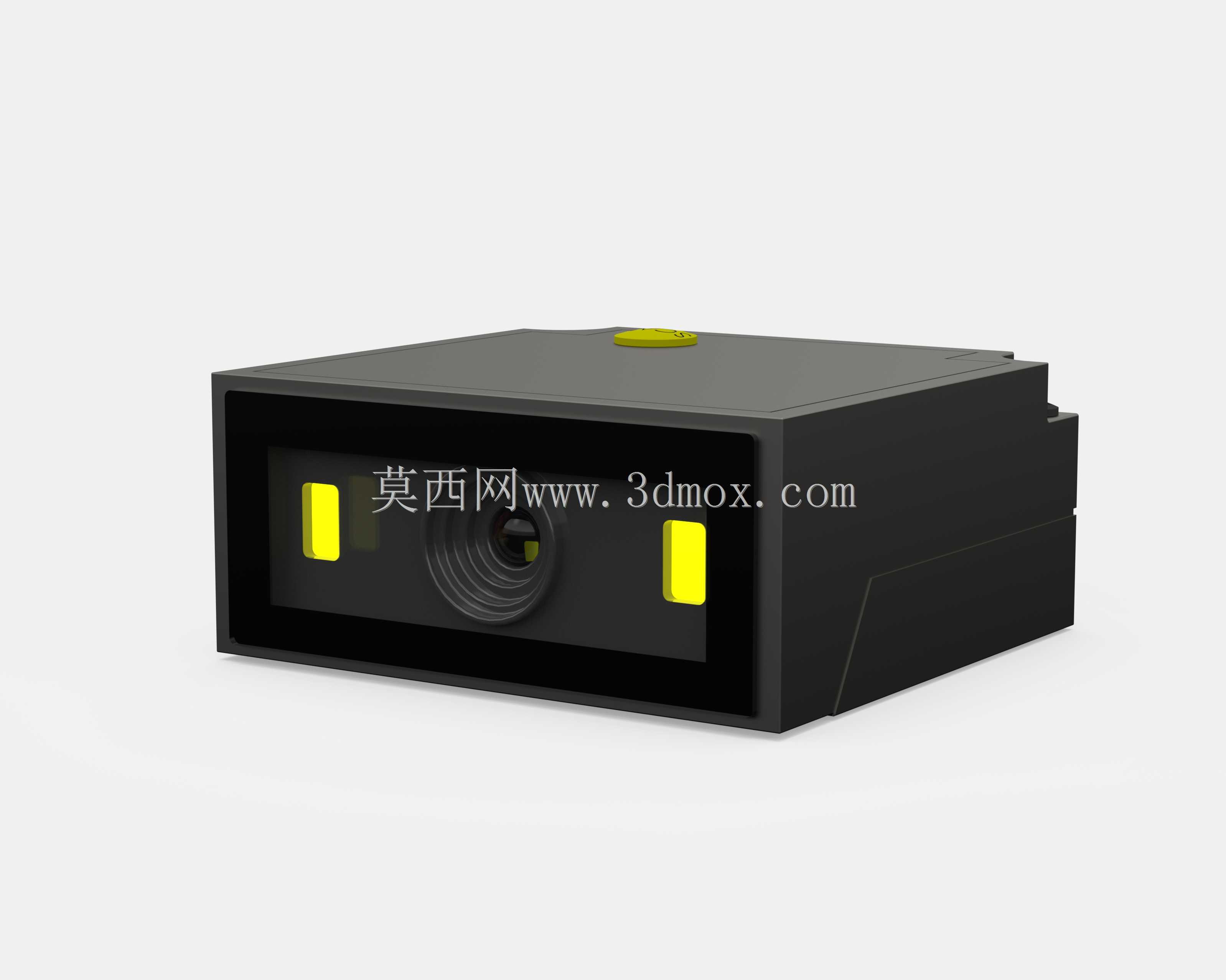

　　从功能特性上看，模组前端对称布置了两颗补光光源，中间位置集成成像镜头与影像采集传感器，配合内置的解码算法，可以快速捕捉不同材质表面的条码信息，USB接口的设计兼顾了供电与数据传输，不需要额外布设供电线路，集成时只需要预留标准USB接口走线空间即可，大幅降低集成端的布线难度。模组顶面设置的状态提示件，在识读成功时会给出对应的状态反馈，方便调试阶段快速判断识读状态，也便于后期运维时排查故障。

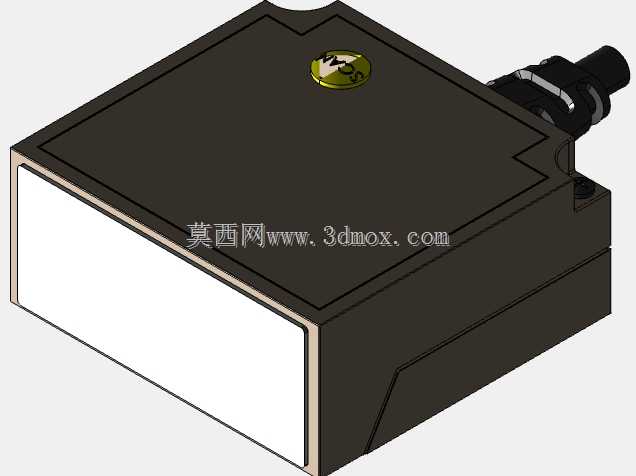

　　结构设计思路上，整体采用方正的盒式壳体结构，外壳选用高强度工程塑料材质，兼顾轻量化与结构强度，壳体边缘做了小角度的倒角处理，避免安装过程中锐边划伤安装人员，也能减少集成时与周边结构的干涉。壳体的分型面设置在侧面靠下位置，装配时通过卡扣加少量固定螺丝完成上下壳的锁紧，既保证壳体的密封性，也方便后期维修拆解。前端识读窗口做了内凹设计，镜头与补光灯都藏在窗口内侧，能减少日常使用中硬物剐蹭对光学元件的损伤，窗口边缘的黑色遮光边框可以减少环境杂光对成像的干扰，提升识读稳定性。

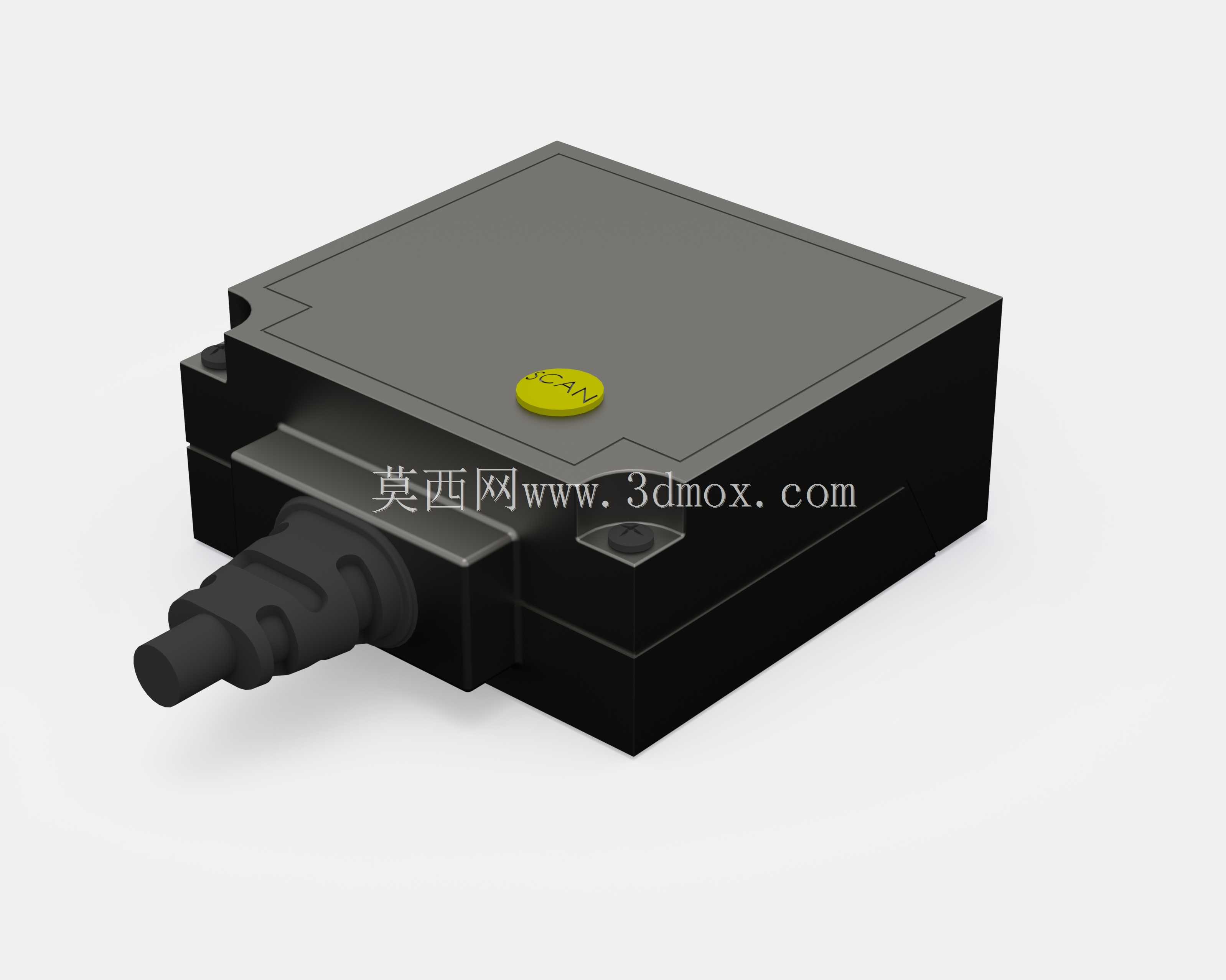

　　关于安装边界与尺寸适配，这款模组整体为规整的长方体构型，安装时可以通过壳体侧面的固定孔位锁附在设备内部的安装支架上，也可以通过背部的粘接结构直接固定在设备面板内侧，安装位的预留只需要在设备面板上开出对应识读窗口大小的开孔即可，不需要额外预留过多的操作空间。模组的整体厚度控制在较低水平，适配各类薄型终端设备的内部空间需求，不会因为模组厚度过大导致设备整体厚度增加。走线方向预留了背部与侧面两个出线位，集成时可以根据设备内部的走线空间选择合适的出线方向，避免线材弯折过度导致的接触不良问题。

　　在细节结构处理上，模组内部的PCB板通过定位柱与壳体精准定位，避免震动环境下电路板移位导致的镜头对焦偏移，补光灯与镜头的相对位置经过反复调校，保证补光范围完全覆盖成像视野，不会出现视野边缘补光不足导致的识读失败问题。壳体表面做了细磨砂处理，减少光线反射对周边光学元件的干扰，同时也能提升壳体的耐刮擦性能，长期使用不会出现明显的划痕影响外观。对于集成方来说，这款模组的结构通用性极强，不需要针对特定设备做过多的结构修改，就能快速完成集成适配，大幅缩短终端设备的开发周期。
