4欧2瓦长方形带安装孔扬声器结构

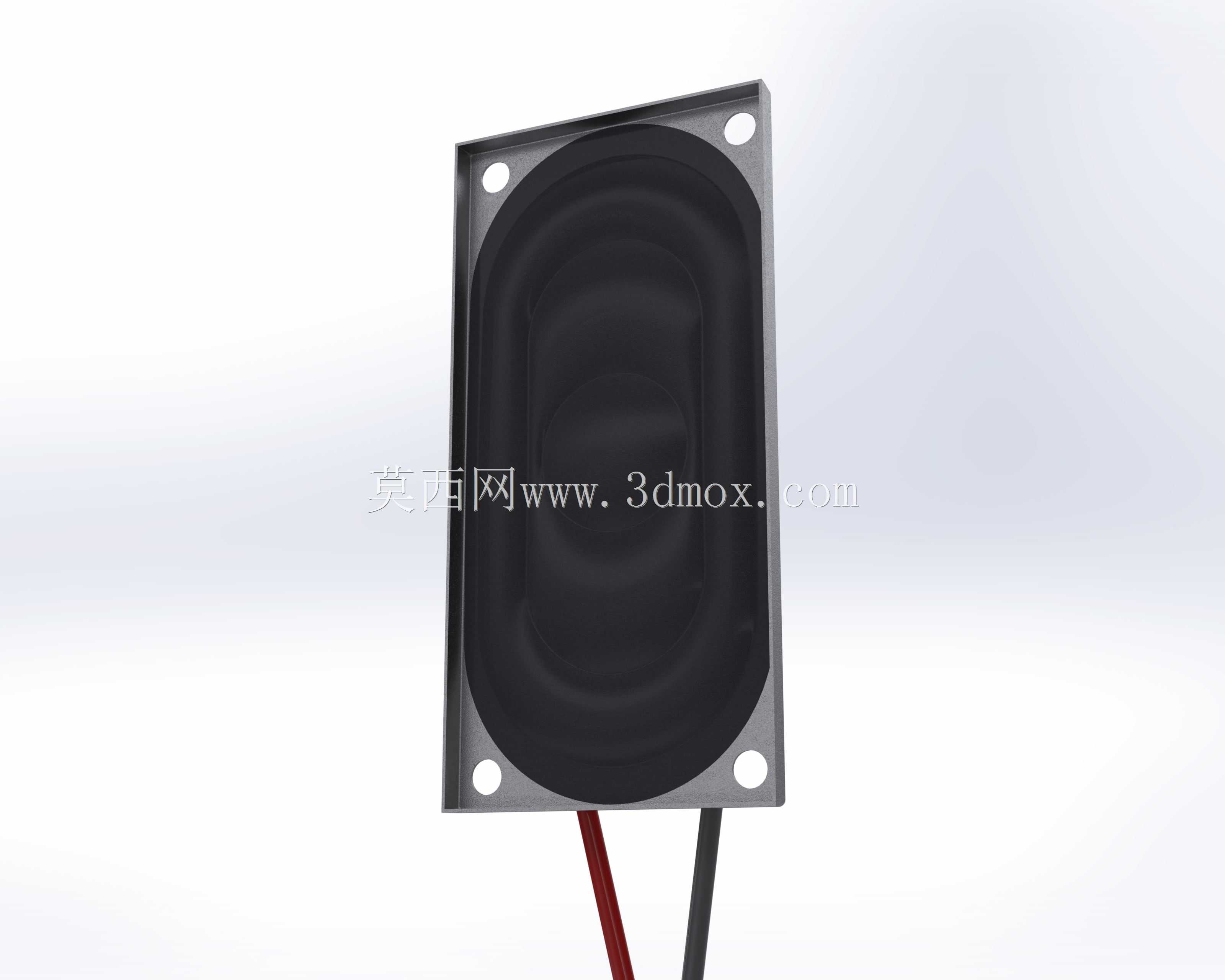

　　这款小型长方形扬声器的设计，最初是针对桌面小型电子设备、工控内置发声单元、PC内置提示喇叭这类安装空间局促的场景做的适配，在做结构建模的时候，最先敲定的是安装边界的约束——整体外形尺寸控制在40mm×20mm×5.6mm，这个厚度不含引出导线，刚好能塞进多数薄型设备的壳体夹层里，不会和内部的PCB板、走线槽产生结构干涉。安装法兰上的四个定位孔做了对称布局，孔位公差按照通用塑胶壳体的安装柱标准做了预留，不管是用自攻螺丝锁付，还是点胶辅助固定，都能保证装配时的对位精度，不会出现装歪后振膜蹭到壳体的问题。

　　从功能特性来看，这款额定阻抗4Ω、额定功率2W的扬声器，走的是全频带小功率发声路线，不需要额外搭配复杂的分频电路，直接对接设备主板上的小功率音频放大电路就能工作，频响范围覆盖日常设备提示音、语音播报、简单音效还原的需求，不会出现低频破音、高频尖锐刺耳的问题，适合不需要高保真音质，只需要稳定可靠发声的应用场景。振膜采用的是复合纸基加阻尼涂层的设计，折环做了薄型化处理，在有限的安装厚度里尽量做大振膜的有效振动面积，保证同等功率下的声压级能满足设备半米范围内清晰可闻的要求，不需要额外增加功放功率推高音量，能降低设备整体的功耗。

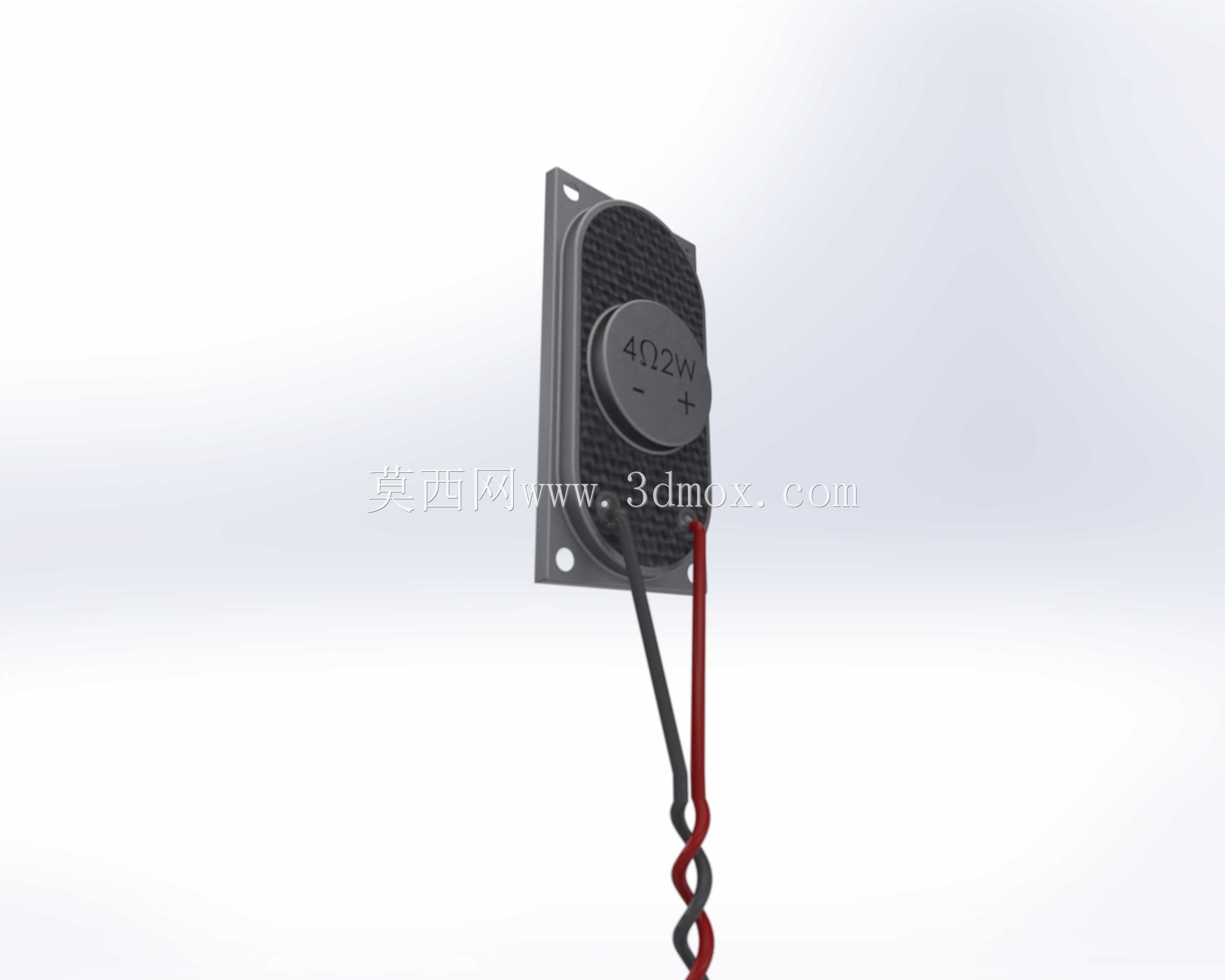

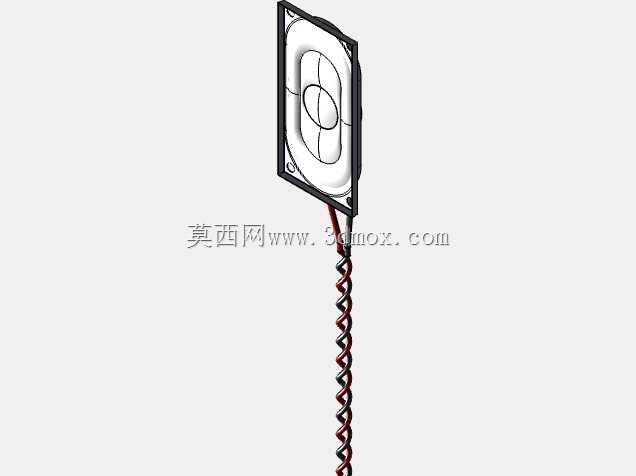

　　建模的时候特意把引出的红黑两根导线做了长度预留，导线从振膜背面的焊盘引出，走线位置避开了安装孔的锁付区域，装配的时候不会被安装柱压到线皮造成短路，导线的线径选用的是常规电子线规格，方便生产时直接和主板上的焊盘对接，不需要额外转接。整个扬声器的外框采用耐高温的工程塑料注塑成型，法兰边的厚度做了均匀化处理，建模时做了壁厚均匀性校验，避免注塑时出现缩水印、翘曲变形的问题，四个安装孔的周边做了局部加厚，防止锁螺丝的时候出现柱位开裂的情况。

　　实际选型的时候，这类小尺寸扬声器常被用在小型工控终端、嵌入式显示模块、桌面迷你外设、PC机箱内置报警喇叭这类位置，安装时不需要额外设计复杂的固定结构，只要在壳体上对应位置留出四个安装柱，或者预留对应的卡槽，就能完成快速装配。振膜前方的出声区域需要在壳体上对应开出声孔，开孔区域要完全覆盖振膜的有效振动范围，不能有壳体结构挡在振膜正前方，否则会造成声短路，降低实际发声的声压级，还可能出现杂音。建模过程中对振膜和外框的配合间隙做了严格控制，间隙太小会导致振膜振动时蹭到外框产生异音，间隙太大则容易进灰，影响扬声器的长期使用寿命，最终的间隙值是按照行业通用的小尺寸扬声器装配公差设定的，既能保证振膜振动的自由度，又能阻挡大部分日常使用环境下的浮尘进入磁路部分。

　　磁路部分采用的是内磁式结构，不会对外围的敏感电子元件产生电磁干扰，这一点在靠近PCB板安装的时候尤为重要，不需要额外做磁屏蔽处理，就能避免干扰主板上的芯片、存储元件正常工作。整个扬声器的重量控制得很轻，安装在薄型壳体上不会因为自重导致壳体变形，也不会在设备移动、运输过程中因为震动出现松脱的问题。做结构评审的时候，特意核对了安装孔的中心距尺寸，保证和行业内同规格的2040型扬声器孔位完全兼容，方便后续设备迭代时直接替换同类型产品，不需要重新修改壳体的安装结构，降低整体的开模改造成本。引出导线的极性做了明确区分，红色对应正极、黑色对应负极，装配时不会出现接反导致相位相反的问题，保证多喇叭同时安装时的声相位一致，不会出现声抵消的情况。
