圆形阵列螺旋环艺术结构件设计

　　该圆形阵列螺旋环结构在设计阶段首先考虑了空间曲面的连续过渡特性，所有螺旋肋条的曲率变化均经过曲率梳校验，避免出现局部曲率突变导致的应力集中问题，同时保证曲面加工时的走刀路径平滑，适配五轴联动加工中心的连续切削需求。从应用场景来看，这类结构既可以作为创意装饰类机械构件嵌入到文创展示设备的传动展示单元，也可作为流体管路中的扰流内芯使用，当流体流经环体内部时，螺旋排列的肋条会引导流体形成稳定的旋流状态，降低管路内的紊流噪声，同时提升热交换场景下的介质混合效率。

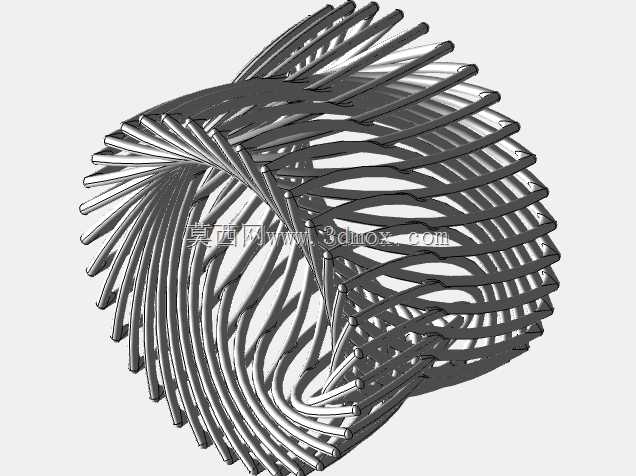

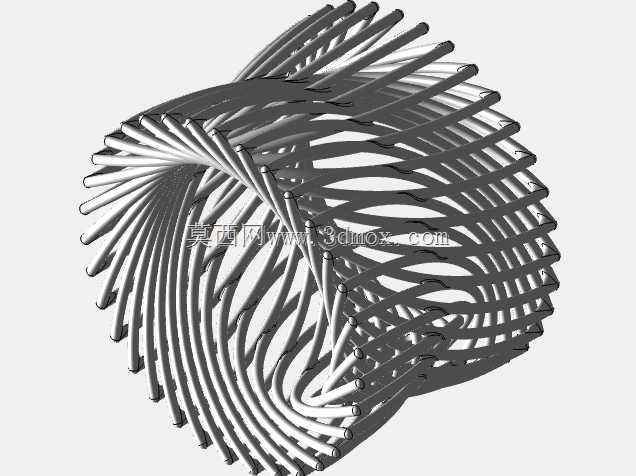

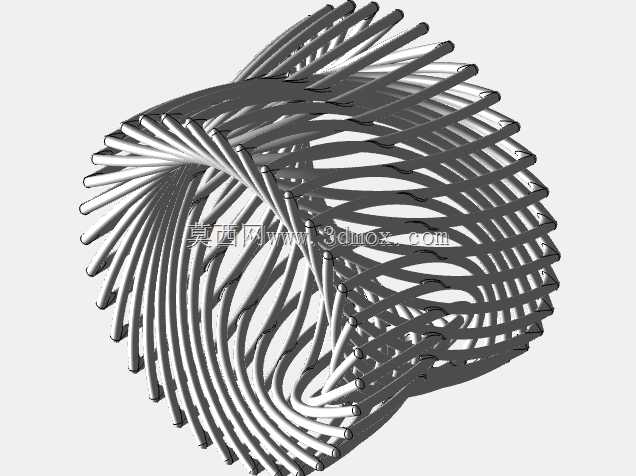

　　设计过程中采用了参数化阵列逻辑，以基础Vesica Pisces双圆相交轮廓作为截面基准，沿螺旋路径进行扫掠成型后，绕中心轴做等角度圆形阵列，阵列数量可根据实际使用需求调整，当作为装饰构件使用时可适当增加阵列密度提升视觉层次感，作为扰流构件时则可减少阵列数量降低流体阻力。结构整体采用空心薄壁设计，壁厚均匀控制在2mm，既保证了整体结构的刚性，又最大程度降低了构件自重，安装边界上预留了中心同轴定位孔，可直接与直径匹配的传动轴或固定轴配合，配合面采用H7公差等级，保证装配后的同轴度误差控制在0.02mm以内，避免高速旋转时出现动平衡问题。

　　外形尺寸方面，环体外径控制在120mm，轴向宽度40mm，所有外露棱边均做了R0.5mm的圆角处理，避免安装使用过程中出现锐边划伤的问题。在结构强度校核阶段，针对构件承受径向载荷的工况做了有限元分析，当施加100N径向均布载荷时，最大变形量出现在螺旋肋条的中部位置，变形量小于0.1mm，满足常规使用场景下的刚度要求，若用于重载工况可适当调整肋条厚度与阵列数量，无需重构整体曲面逻辑。该结构的曲面建模过程中严格遵循了G2连续要求，相邻螺旋肋条的衔接面曲率过渡平滑，无论是采用3D打印快速成型还是采用CNC铣削加工，都能获得良好的表面质量，无需后续大量的打磨抛光工序。

　　针对不同的使用场景，还可在环体的端面预留螺纹安装孔，方便与其他结构件做刚性连接，安装孔的位置避开了螺旋肋条的受力薄弱区域，保证连接强度不会对整体结构刚性造成影响。作为艺术化机械构件，该结构在空间形态上兼顾了力学性能与视觉美感，螺旋阵列的排布方式在旋转状态下会呈现出独特的视觉效果，可应用于创意机械装置、艺术化传动展示台等场景，同时其空心通透的结构也不会遮挡后方的其他构件，适合用于外露式的机械结构设计中。在建模逻辑上，所有参数均做了关联设置，修改基础截面尺寸、螺旋升角、阵列数量等参数时，整体模型可自动更新，无需重复建模，大幅提升了后续衍生设计的效率，针对不同的安装轴径，只需调整中心定位孔的尺寸即可完成适配，其余结构参数无需改动，保证了系列化设计的一致性。
