Superfuzz吉他法兹效果踏板结构设计

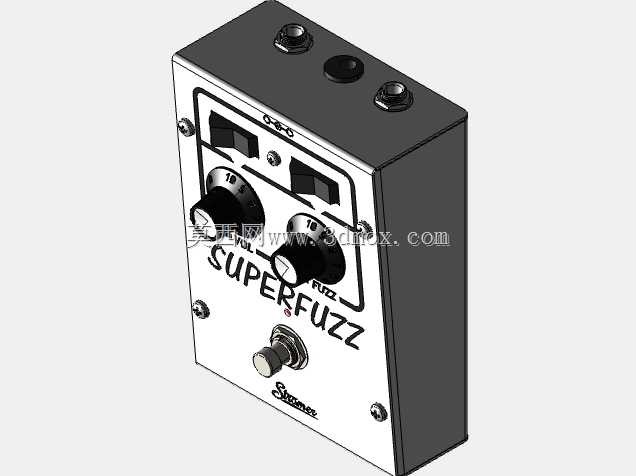

　　这款单块效果踏板是面向电吉他信号失真处理设计的硬件单元，核心功能是通过内部模拟电路对输入的吉他音频信号进行波形削波处理，产出高增益的法兹失真音色，是摇滚、车库、朋克类音乐演奏场景中常用的乐器信号处理设备。从结构设计层面来看，整体采用长方体金属壳体作为承载主体，壳体采用分体式拼接结构，上盖板与侧围通过四角的沉头螺丝完成紧固，既保证了壳体的结构强度，抵御演出、搬运过程中的磕碰冲击，也方便后期拆解维护内部电路。

　　上操作面板的布局完全遵循乐手实际踩踏操作的人机工程逻辑：最下方居中位置设置金属脚踏开关，开关采用凸起式圆弧按键设计，踩踏行程控制在8-10mm区间，脚感反馈清晰，乐手在演出过程中无需低头观察，仅凭脚部触感即可完成效果通断的切换操作，开关旁设置品牌标识区域，采用丝印工艺完成标识附着，避免长期踩踏摩擦导致标识脱落。脚踏开关上方区域为两个同轴旋钮控制单元，分别对应增益度与音色调节功能，旋钮采用滚花金属外圈设计，增大手指拧动时的摩擦力，旋钮顶部设置白色指示标线，配合面板上丝印的刻度标识，可精准调节参数区间，两个旋钮旁分别设置小型拨档开关，用于拓展音色模式切换，满足不同风格的音色需求。面板顶部区域设置两个6.35mm音频接口，分别对应信号输入与输出，接口采用金属螺母锁紧式安装，与面板之间加装橡胶密封垫圈，既提升接口的抗拉扯能力，避免频繁插拔线材导致接口松动脱落，也能减少外部灰尘、演出过程中泼溅的液体渗入壳体内部损坏电路，两个接口中间位置设置状态指示灯开孔，用于安装效果通断状态的LED指示灯，乐手在舞台强光环境下也能快速识别效果器的工作状态。

　　从安装边界与尺寸设计来看，整体壳体宽度控制在70mm左右，长度控制在120mm左右，高度控制在55mm左右，尺寸规格完全适配市面上主流的效果器板安装孔位，底部预留防滑橡胶垫安装槽，既可以直接放置在舞台地面使用，依靠橡胶垫增大摩擦力避免踩踏时移位，也可以通过魔术贴或者固定卡扣安装在标准效果器板上，与其他单块效果器组合搭建个人效果链。壳体内部预留足够的电路安装空间，可容纳法兹电路的电路板、电位器、接口引脚以及内部连线，所有元器件的安装位置都预留了足够的装配公差，避免组装过程中出现元器件干涉、线路挤压的问题，上盖板与侧围的拼接处预留0.5mm的密封胶条安装槽，可加装薄型泡棉胶条提升壳体的密封性，减少演出环境中的灰尘、潮气侵入。

　　在结构细节处理上，所有外露的金属部件都做了圆角钝化处理，避免乐手操作、搬运过程中被锐边划伤，旋钮、开关、接口的安装位置都做了同轴度公差约束，保证零部件安装后与面板贴合平整，无歪斜、松动问题，脚踏开关的安装位置做了局部加厚处理，承受长期频繁踩踏的交变载荷也不会出现面板变形、开关脱落的问题。这款踏板的结构设计完全围绕实际演出使用场景展开，没有冗余的装饰性结构，所有外形设计都服务于功能实现与操作便利性，金属壳体的表面采用黑白分色喷涂处理，白色操作面板搭配黑色侧围，视觉辨识度高，面板上的功能标识采用高对比度黑色丝印，光线不足的演出环境下也能快速识别各个控制部件的功能。
