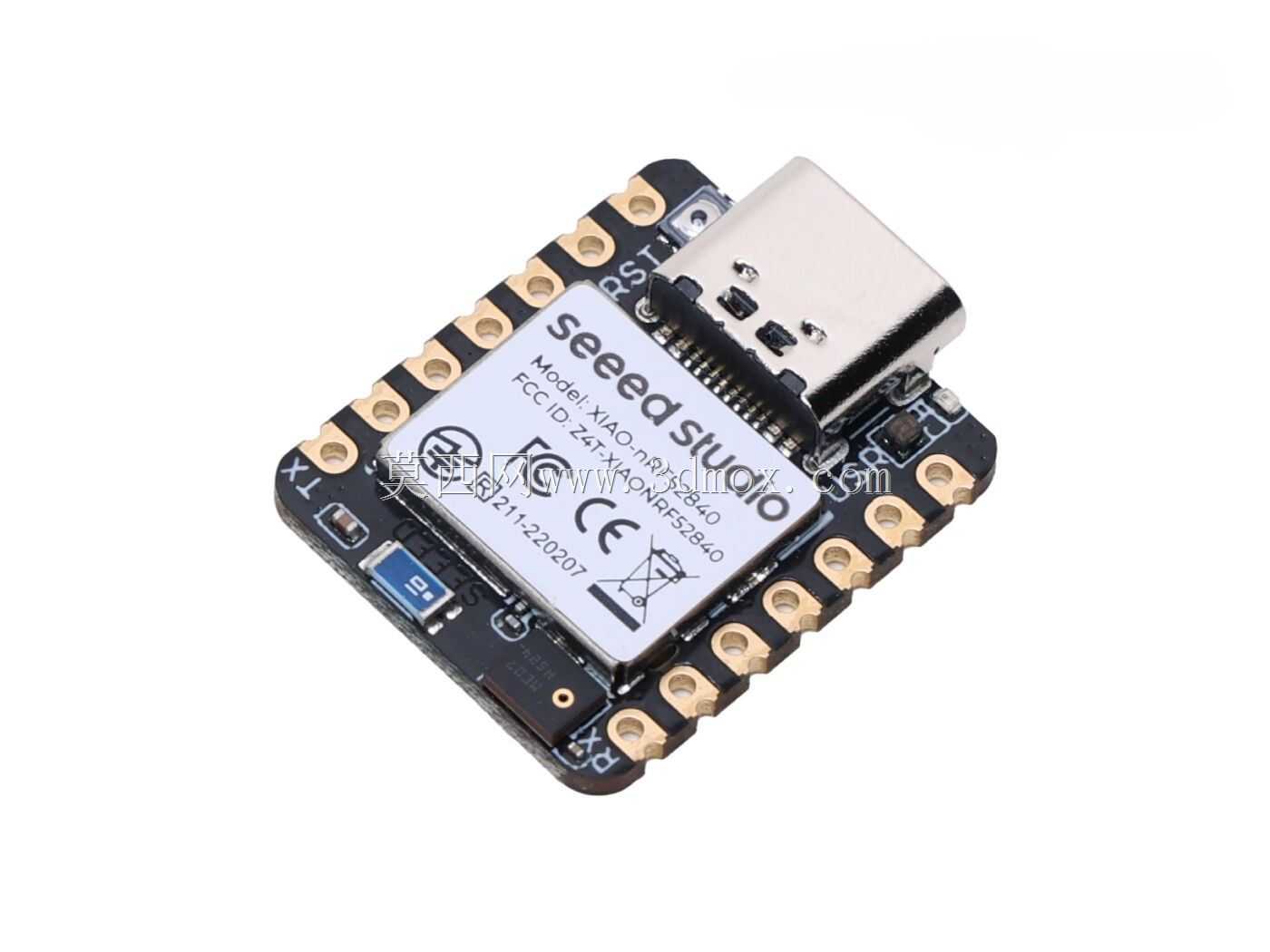

这款超小型蓝牙主控板的三维结构,是面向嵌入式穿戴设备、微型传感节点做结构适配时的核心参考件,做这类微型主控的结构设计时,首先要明确它的安装边界:整板采用邮票孔半孔焊盘设计,四周的焊盘间距统一为标准2.54mm排针间距,既可以直接贴片焊接在定制载板上,也可以焊接排针插在面包板做原型验证,整板长宽尺寸控制在20mm见方以内,厚度方向包含Type-C接口的总高度不超过4mm,这个尺寸边界是做穿戴式设备外壳、微型传感终端腔体设计时必须卡死的硬指标,一旦腔体预留空间不足,就会出现Type-C接口对位偏差、板载天线被金属外壳屏蔽的问题。
从功能布局来看,板载的nRF52840主控芯片布置在板身中部,避开了四周焊盘的焊接应力区域,顶部的Type-C接口做了沉板处理,接口端面与板边齐平,做外壳开口时不需要额外预留接口突出的余量,直接按照接口外轮廓做0.1mm的间隙配合就能满足装配公差要求。板载的IMU与PDM麦克风器件布置在主控芯片侧方,远离Type-C接口的插拔受力区域,避免日常插拔数据线时的应力传导到敏感器件上,导致器件虚焊或者传感数据出现异常偏移。板端的复位按键布置在板身侧边,按键高度与板身表面齐平,做外壳按键结构时可以采用侧按的悬臂梁结构,不需要在面板正面额外开孔,能提升整机外壳的密封性能,适合做户外部署的低功耗传感节点。
实际选型适配时,这款主控板的低功耗蓝牙5.0特性是核心优势,做结构设计时要注意板载陶瓷天线的净空区域,天线对应的板边三毫米范围内不能布置金属结构件,也不能铺铜遮挡,否则会大幅降低蓝牙信号的传输距离,很多初做穿戴设备结构的工程师容易忽略这个净空要求,把金属电池压在天线区域,导致实际通信距离从设计的几十米缩水到不足两米。另外板上的状态指示灯布置在板角位置,做外壳时可以在对应位置做0.8mm的导光柱,直接对准灯珠位置,不需要额外加导光件就能清晰看到设备运行状态。
从安装适配的角度,这款板的邮票孔设计支持两种装配方式:如果是量产产品,可以直接把主控板作为模块贴片焊接在主载板上,此时要注意回流焊的温度曲线不能超过器件耐温上限,三维模型里已经标注了所有器件的最高高度,做载板布局时可以直接对照模型避让器件高度,避免出现装配干涉;如果是原型开发阶段,可以焊接排针做插拔式安装,此时排针焊接后的总高度要纳入整体尺寸计算,预留足够的插拔操作空间。板上的所有丝印标注都在模型里做了还原,做结构设计时可以对照丝印位置确认接口定义,避免外壳开口和板上丝印位置错位,影响后续的调试接线操作。
针对嵌入式机器学习的应用场景,这款板载的IMU可以直接采集运动数据,不需要额外外接传感模块,结构设计时不需要额外预留传感器的安装位置,能进一步压缩整机的体积,这也是它和同尺寸普通蓝牙主控板的核心区别,做可穿戴运动监测设备、微型手势识别终端时,选用这款主控可以省去外接传感器的结构空间,把整机尺寸做的更加紧凑。另外板载的PDM麦克风只需要在外壳对应位置开拾音孔,孔位直径控制在1mm左右就能满足收音要求,不需要额外做音腔结构,简化了外壳的设计复杂度。

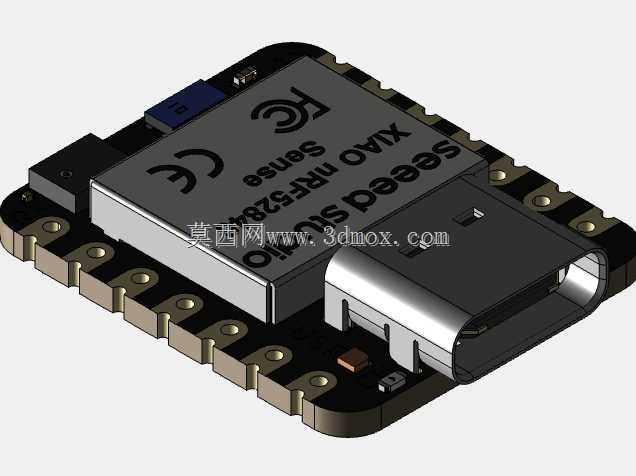

做三维建模复刻这款板卡时,所有的倒角、器件高度差都按照实物1:1还原,Type-C接口的内部弹片结构也做了简化还原,做接口对位结构时可以直接参考模型的接口尺寸,不需要再单独测绘接口公差。四周的邮票孔焊盘尺寸按照实际焊接要求做了0.2mm的公差预留,做载板封装设计时可以直接调用模型里的焊盘位置,减少封装绘制的出错概率。
