工业用编码器传感组件结构设计

　　在工业自动化生产线的位移反馈、角度检测工位，这类编码器传感组件是闭环控制系统的核心感知部件，常被集成在伺服进给机构、物料输送定位单元、旋转工装的位置回传链路中，负责将机械位移量、旋转角度量转化为可被PLC识别的电信号，为设备的运动控制提供精准的位置反馈依据，避免出现进给超程、定位偏差、转速失配等常见的设备运行故障。

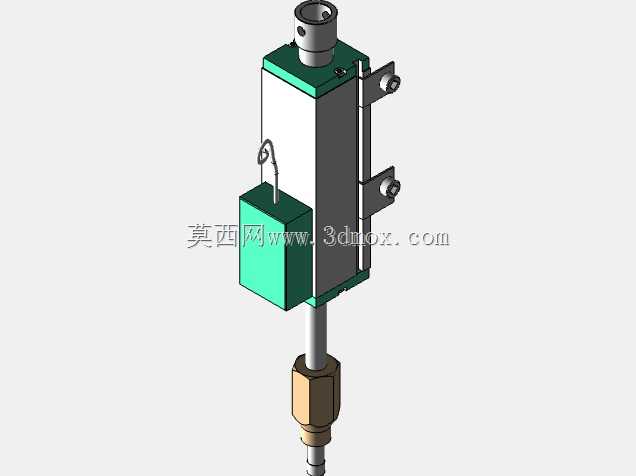

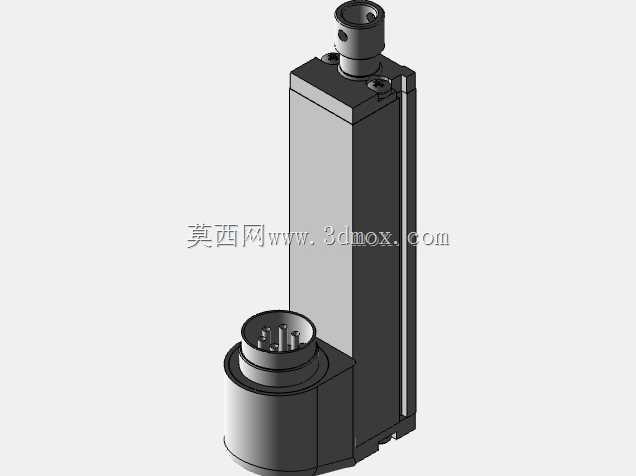

　　从结构设计逻辑来看，该组件采用模块化分层布局，主体为长方体金属壳体，承担内部核心编码元件的防护与安装基准作用，壳体侧边预留了两组带安装孔的固定耳板，可直接通过螺栓锁紧在设备安装立板上，安装时无需额外设计转接支架，能有效压缩设备内部的安装空间占用。壳体顶部设置的同轴金属连接轴，用于和被测旋转机构做硬连接，轴体与壳体衔接处做了密封台阶设计，可阻挡车间环境中的粉尘、切削液雾气渗入壳体内部，适配多粉尘、少量油雾的常规机加工车间使用场景。

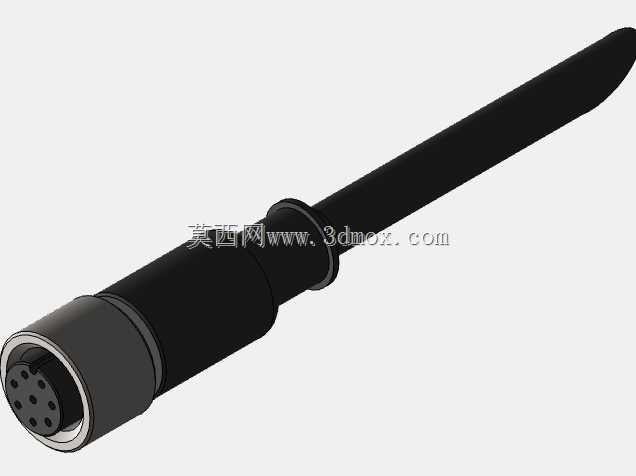

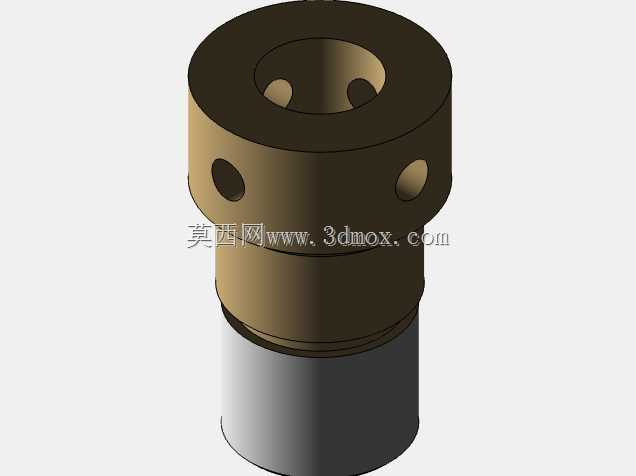

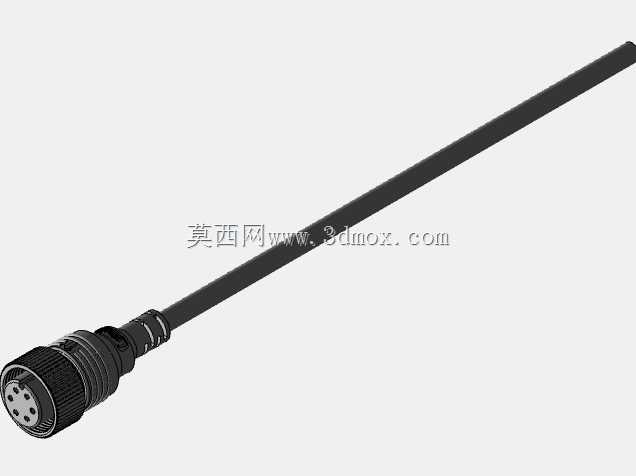

　　壳体侧方延伸出的独立接线腔体，采用快接式航插接口设计，接线时无需打开主壳体，直接将配套信号线缆的航插对准接口旋紧即可完成接线，既可以降低现场布线的操作难度，也能避免接线过程中灰尘、杂物落入主壳体内部污染编码码盘。组件下部延伸出的金属杆端搭配了铜质锁紧接头，可用于和被测直线运动部件做连接，杆体与主体衔接处预留了足够的伸缩余量，能适配一定范围内的安装同轴度偏差，降低现场安装时的对位精度要求，减少安装调试的工时消耗。

　　从安装边界维度考量，该组件整体为竖置安装结构，主体壳体的长宽尺寸适配常规电气安装板的预留孔位间距，固定耳板上的安装孔做了长圆槽设计，安装时可在小范围内调整组件的固定位置，补偿安装板加工时的孔位误差。顶部连接轴的伸出长度经过匹配设计，既不会因为轴伸过短导致和被测机构连接时出现滑脱，也不会因为轴伸过长在高速旋转时出现轴端跳动，影响检测精度。下部杆端的铜质接头采用标准细牙螺纹，可适配市面上常规的连杆锁紧配件，无需单独定制连接零件，能降低设备的备件采购成本。

　　在功能特性层面，该组件的金属壳体采用接地设计，可屏蔽车间内变频器、伺服电机工作时产生的电磁干扰，避免信号传输过程中出现丢脉冲、信号失真的问题，保障位置反馈的准确性。壳体表面做了阳极氧化处理，在常规湿度的工业环境中不易出现锈蚀，可长期保持安装基准面的平面度，避免因为壳体锈蚀导致安装位置偏移，影响检测精度。接线腔体与主壳体之间做了密封胶圈防护，整体防护等级可满足大部分工业现场的使用要求，无需额外加装外防护壳即可直接安装在设备外露位置。

　　设计过程中充分考虑了现场维护的便捷性，组件的各个连接部位均采用标准紧固件连接，出现故障需要维护时，可直接拆卸对应部位的紧固件更换损坏零件，无需整体拆解组件，能大幅缩短设备的停机维护时间。主体壳体的棱边均做了倒角处理，安装操作时不会划伤操作人员的手部，也避免了尖锐棱边刮破配套线缆的绝缘层，降低现场的用电安全隐患。组件整体的重量经过优化，在保证结构强度的前提下尽可能降低壳体壁厚，减少安装后对被测运动部件的负载影响，尤其适合安装在轻载高速的运动机构上，不会因为组件自重过大导致机构运动惯量超标，影响设备的动态响应性能。
