禧玛诺MT800压入式自行车中轴结构

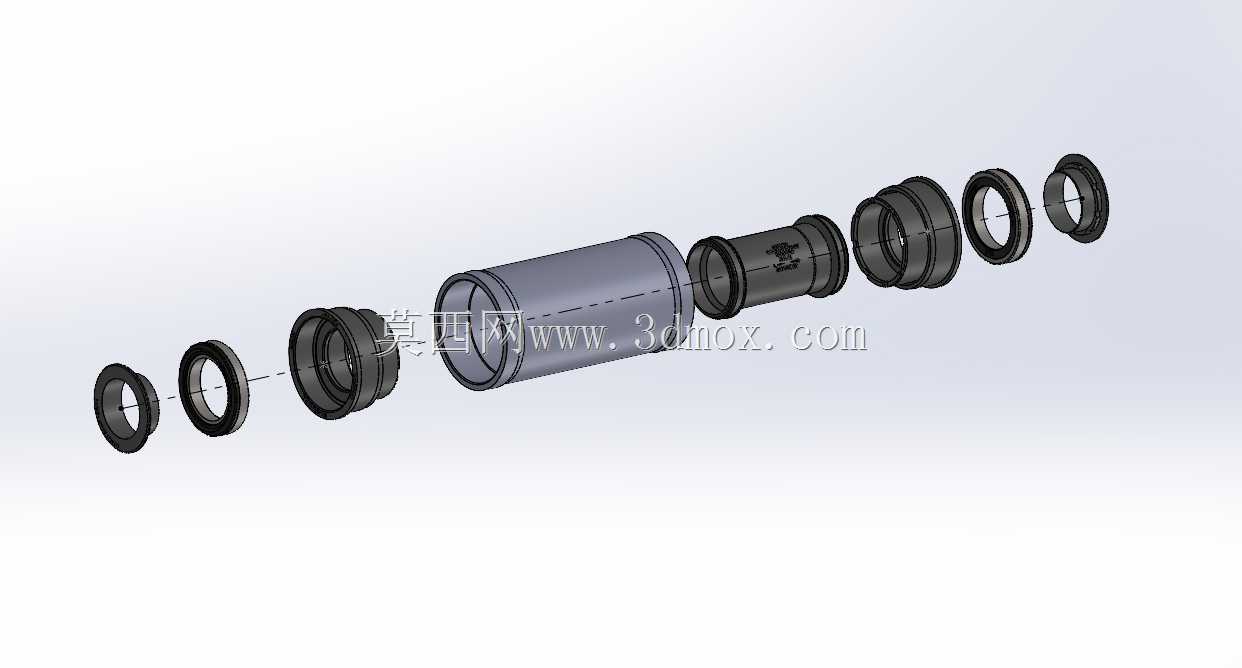

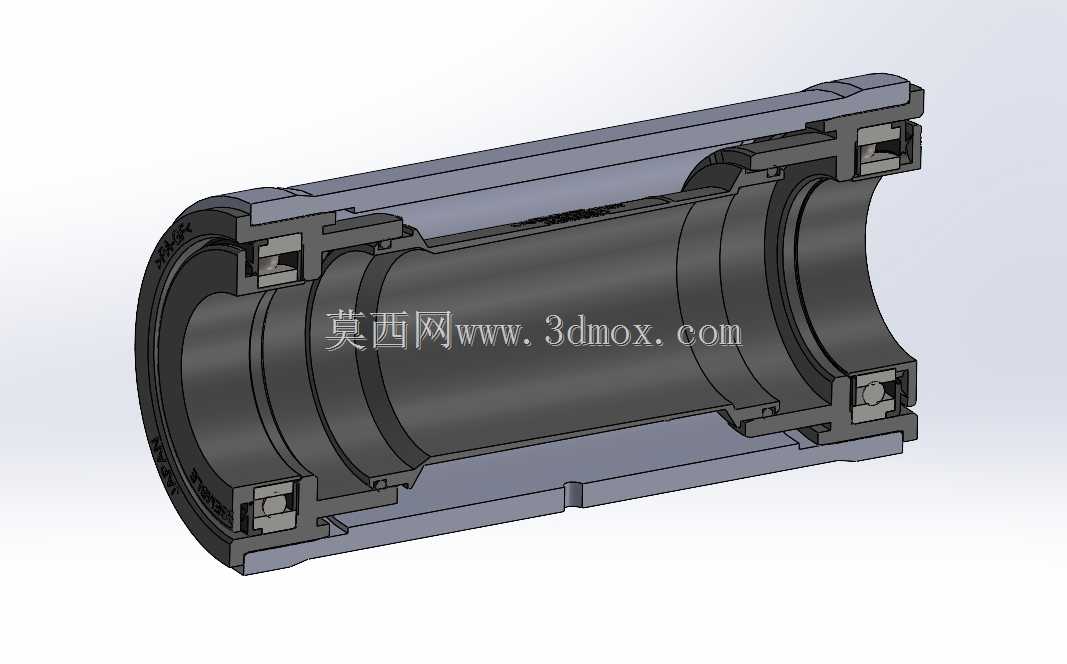

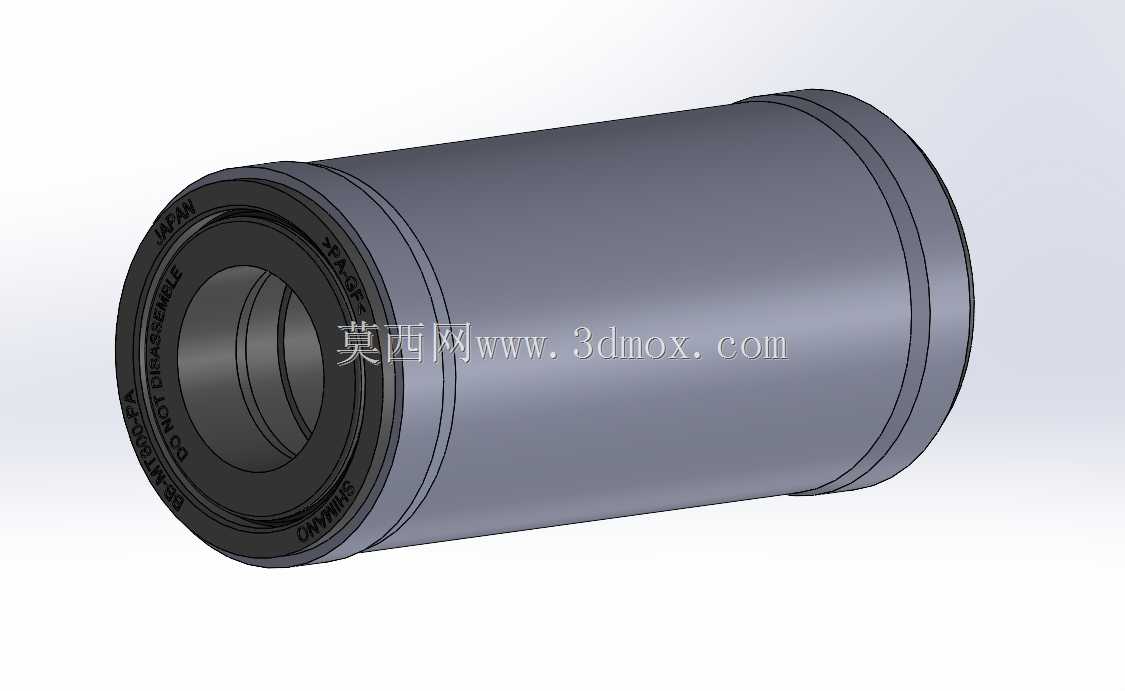

　　这款压入式中轴是山地车传动系统的核心连接部件，适配92mm宽度的压入式车架五通规格，对应禧玛诺MT800系列曲柄组件的安装需求，主要承担车架与曲柄转轴之间的承载、旋转支撑作用，抵消骑行过程中脚踏传递的径向、轴向复合载荷，保障牙盘曲柄组的旋转精度，避免传动过程中出现旷量、异响问题。从结构设计来看，整体采用同轴套筒式布局，外壳主体为适配五通内壁的圆柱结构，两端内置密封轴承组件，轴承外侧设置多层接触式密封结构，能够阻挡骑行过程中泥水、沙尘进入轴承滚道，延长轴承在户外复杂路况下的使用寿命，中间的内衬套筒直接贴合车架五通内壁，避免压装过程中外壳应力集中损伤碳纤维或铝合金车架，同时填补五通内壁的加工公差，保证两端轴承的同轴度。

　　在实际应用场景中，这类压入式中轴多用于中高端山地车、砾石公路车的压入式五通车架，相比螺纹式中轴，压入式结构不需要在车架五通内加工螺纹，能够降低车架生产的工艺复杂度，同时减轻五通部位的整体重量，更符合轻量化整车的设计需求。设计过程中需要严格控制外壳的外径公差，保证与五通内径的过盈量在合理区间：过盈量过小会导致骑行过程中中轴出现轴向窜动、转动异响，过盈量过大则会增加压装难度，甚至压裂碳纤维车架的五通结构。两端的轴承安装位需要保证严格的同轴度，公差控制在0.02mm以内，否则会导致曲柄转动阻尼过大，加快轴承磨损，甚至出现曲柄卡滞的问题。

　　安装边界方面，整体轴向长度适配92mm规格的五通宽度，压装时需要使用专用的压入工具，保证两端受力均匀，禁止使用锤子直接敲击中轴端面，避免外壳变形或者轴承内部结构损坏。轴承内侧设置有对应的限位台阶，压装到位后台阶会贴合五通端面，保证中轴的轴向定位准确，不会出现单侧偏移的问题。密封结构的设计兼顾了低转动阻力和防护性能，多层密封唇在阻挡外界杂质的同时，不会对轴承内圈产生过大的摩擦阻力，避免传动效率的损失。中轴内部的空腔可以容纳曲柄转轴的穿过，两端的轴承内圈与曲柄转轴的配合部位采用过渡配合，安装曲柄时能够顺畅压入，同时保证配合紧密，不会出现转轴与轴承内圈相对滑动的问题。

　　在实际骑行过程中，这款中轴需要承受踩踏过程中产生的交变载荷，尤其是在爬坡、颠簸路面骑行时，径向载荷会达到常规平路骑行的3-5倍，因此外壳材质选用高强度工程塑料搭配金属衬套的组合，既保证足够的结构强度，又能实现轻量化，同时避免金属外壳与金属车架五通之间的电化学腐蚀问题。设计时还考虑了维护便利性，密封结构采用可拆卸设计，长期使用后可以拆开密封层补充润滑脂，不需要整体更换中轴，降低用户的后期使用成本。压装导向部位做了小角度的倒角处理，压入车架时能够自动导正，避免压装过程中出现偏斜，刮伤五通内壁的涂装或者结构层。两端的轴承选用深沟球轴承，能够同时承受径向载荷和一定的轴向载荷，匹配骑行过程中曲柄受到的侧向力，尤其是在站姿摇车时，侧向载荷会通过曲柄传递到中轴轴承，深沟球轴承的结构特性刚好能够适配这类复合载荷的使用场景。
