吊扇电机14插槽绕组铁芯结构

项目分类:变压器/电感器 发布时间:2025-02-20 ID:942744
  • 吊扇电机14插槽绕组铁芯结构
  • 吊扇电机14插槽绕组铁芯结构
  • 吊扇电机14插槽绕组铁芯结构
  • 吊扇电机14插槽绕组铁芯结构
  • 吊扇电机14插槽绕组铁芯结构

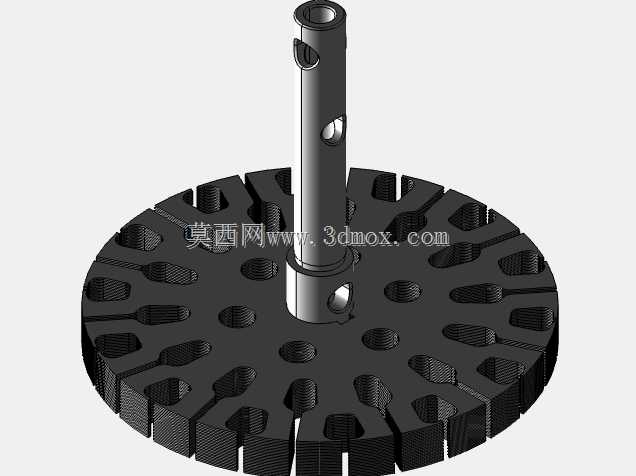

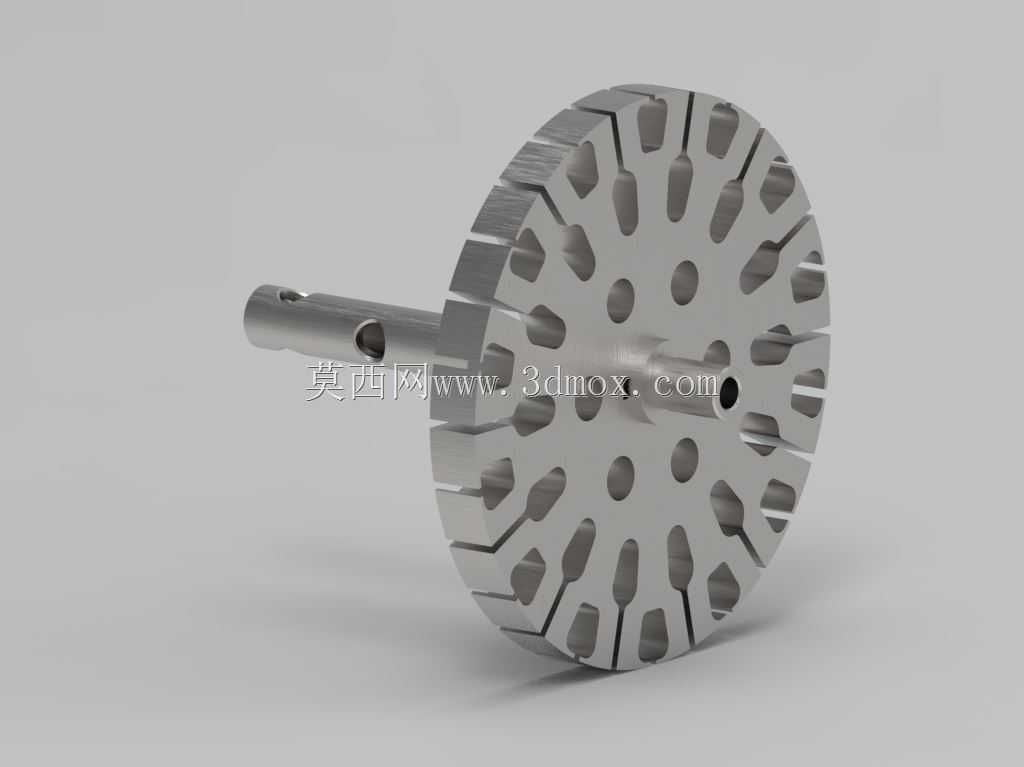

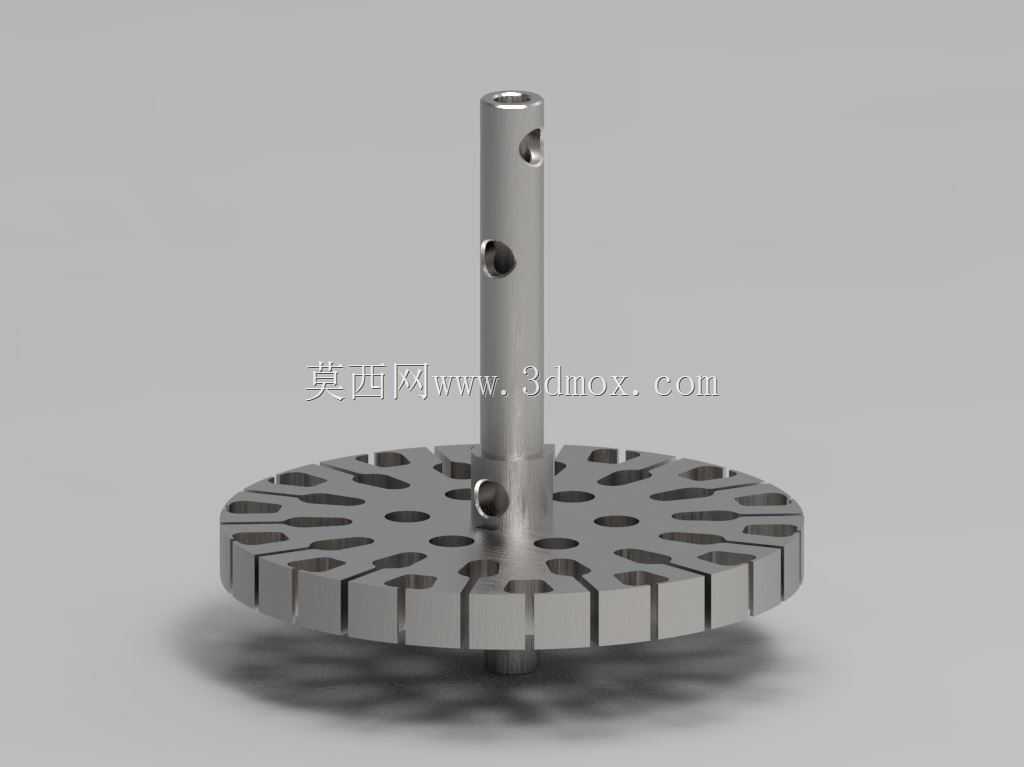

  在家用吊扇、工业吊顶通风扇的动力总成中,绕组铁芯是决定电机能效、运行稳定性与使用寿命的核心磁路构件,本次呈现的14插槽绕组核心结构,针对单相电容运转式吊扇电机的磁路特性做了针对性的结构优化,适配常规家用1.2米、1.4米规格吊扇的动力输出需求。从实际装配场景来看,该铁芯组件直接压装在电机输出主轴上,作为转子部分的磁导载体,与定子绕组配合完成电磁能到机械能的转换,主轴上预留的扁位与销孔,是用于和上端吊头结构、下端扇叶连接盘做周向固定的关键结构,装配时需保证铁芯与主轴的同轴度控制在0.02mm以内,避免高速运转时出现动平衡超标导致的整机抖动问题。

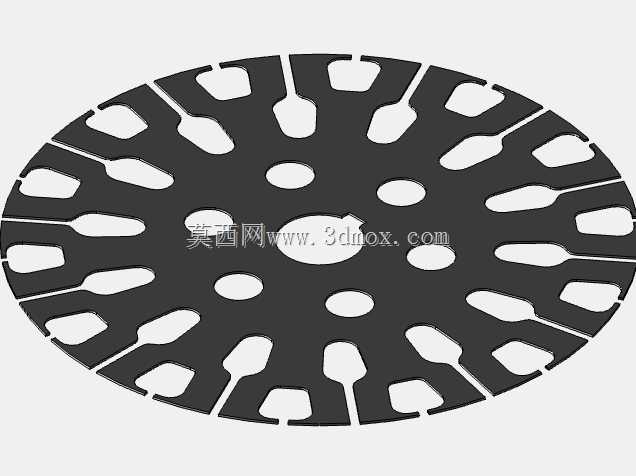

  从功能特性层面来说,该铁芯采用硅钢片叠压结构设计,14个沿圆周均匀分布的绕线槽,是用来嵌放转子绕组铜线的专属空间,槽型采用半闭口梨形槽设计,既可以保证绕组嵌装时的操作便利性,又能有效减少气隙磁阻的波动,降低电机运行时的齿槽转矩,避免吊扇低速运转时出现明显的顿挫感。叠片之间采用绝缘涂层做层间隔离,能大幅降低交变磁场下的涡流损耗,减少电机运行过程中的无效发热,铁芯中心的轴孔与主轴采用H7/k6的过渡配合,叠压完成后会做整体的去毛刺与真空浸漆处理,既可以提升叠片之间的结构整体性,避免长期运转出现叠片松散移位,也能增强绕组与铁芯之间的绝缘性能,适配潮湿环境下的长期使用需求。

  在设计思路上,14槽的槽数选择是经过磁路仿真反复验证的结果,相较于传统12槽结构,14槽的极槽配合能让气隙磁场的分布更趋近正弦波,有效降低电机运行时的电磁噪音,同时槽口宽度控制在1.2mm,既可以满足自动绕线设备的嵌线工艺要求,又不会因为槽口过宽导致气隙磁密下降影响输出扭矩。铁芯外圆与定子内圆之间的单边气隙严格控制在0.35mm,气隙过大会导致励磁电流增加、电机功率因数下降,气隙过小则容易因为加工装配误差出现定转子扫膛的故障。铁芯两端的挡边结构高度略高于绕组嵌装后的高度,能在装配过程中避免绕组端部与定子端盖发生摩擦,同时预留的散热通孔沿圆周均匀分布在铁芯辐板位置,能在转子转动时带动内部空气形成对流,带走绕组与铁芯产生的热量,避免长期高温运行导致绝缘老化加速。

  从安装边界尺寸来看,该铁芯组件的主轴总长度适配常规吊扇电机的端盖间距要求,轴伸端的直径匹配标准吊扇连接头的安装孔径,铁芯外径适配对应功率等级的定子内径,装配时无需额外做结构修改即可直接适配现有成熟的吊扇电机壳体模具,能有效压缩新品开发的周期与开模成本。在实际选型匹配时,该铁芯适配的绕组线径、每槽匝数需要根据吊扇的额定功率、额定转速做对应调整,通常1.4米规格吊扇采用该铁芯时,绕组铜线的线径选择0.21mm规格,每槽匝数控制在120匝左右,即可满足额定转速300转/分钟、输出扭矩0.8N·m的动力需求,同时保证整机运行时的电流值符合家用电气的安全标准。

  在实际生产验证环节,该结构的铁芯经过了1000小时的连续运转老化测试,叠片之间无松动、绕组无移位,运行温升稳定在35K以内,远低于家用电机的温升限值,同时动平衡测试时的剩余不平衡量控制在1g·cm以内,不需要额外增加过多的平衡块即可满足运转平稳性要求。相较于传统的直槽结构铁芯,该14槽结构的铁芯在同等输入功率下,输出扭矩能提升8%左右,能效等级可以达到国家一级能效要求,适配当前家电产品的节能设计趋势,同时槽绝缘的安装空间预留充足,能适配DMD、NHN等多种常用的槽绝缘材料,满足不同成本定位的产品生产需求。
