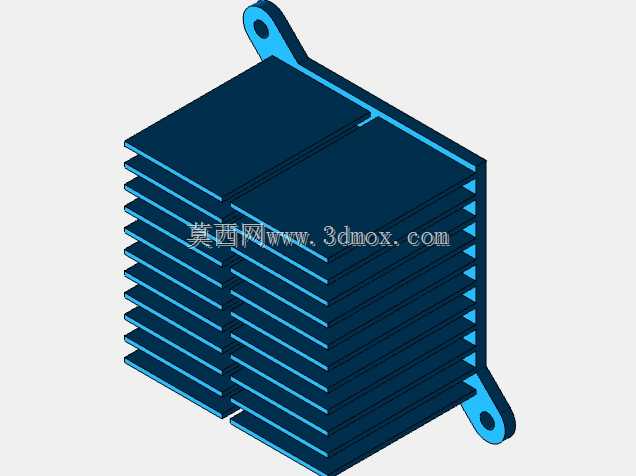

带安装耳双鳍片堆叠式电源散热结构

项目分类:变压器/电感器 发布时间:2025-02-20 ID:942802
  • 带安装耳双鳍片堆叠式电源散热结构

  在中小功率电源、板载功率变换模块的热设计环节,这类带双侧安装耳的堆叠鳍片散热结构,是解决密闭机箱内局部热点的常用方案,尤其适配板载贴装的功率变压器、整流桥堆、MOS管阵列这类发热集中、热流密度偏高的器件,常见于工业控制板卡、通讯设备供电模块、小功率驱动电源的散热配套场景。不同于常规单块基板的散热件,这款结构采用双区块独立鳍片阵列的布局,两个鳍片区分别对应两个独立的发热源,避免单一大基板带来的热串扰问题,让两个相邻发热器件的热量各自通过对应鳍片散出,不会出现热量在基板内部横向传导导致的器件间温升叠加。

  从结构细节来看,两侧的安装耳采用一体化延伸设计,耳片上预留的安装孔位直接对应PCB板上的标准固定孔,安装时不需要额外加装固定支架,直接通过螺丝就能将散热件牢牢压合在发热器件表面,安装耳与鳍片主体的衔接处做了圆弧过渡,既避免了应力集中导致的安装断裂问题,也能在设备受振动时提供一定的形变余量,不会因为硬连接导致PCB板焊点受力开裂。鳍片部分采用等间距平行堆叠设计,鳍片厚度与间距的配比经过热仿真优化,在自然对流场景下,空气可以顺着鳍片间隙顺畅流通,不会因为鳍片过密导致风道堵塞,也不会因为鳍片过疏损失有效散热面积;鳍片边缘做了微小的倒角处理,避免生产组装过程中锐边划伤操作人员或损坏周边线材。

  设计这类散热结构时,首先要匹配发热器件的热耗参数,根据稳态工作下的结温要求倒推所需的散热面积,再结合PCB板上的可用安装空间调整鳍片高度与区块划分,两个鳍片区的间隙刚好对应PCB板上两个发热器件的间距,保证每个发热器件的核心发热区都能正对对应鳍片组的中心位置,让热传导路径最短,降低接触热阻。安装边界方面,这款散热件的整体外轮廓完全避让开PCB板上周边的电容、接插件等 tall 器件,安装耳的高度与鳍片基底高度齐平,不会突出到鳍片上方占用机箱的垂直空间,适配厚度有限的薄型机箱安装需求;基底的接触面平面度控制在合理范围内,组装时配合导热垫或者导热硅脂使用,能够有效填充器件表面与散热件基底之间的微小空隙,进一步降低接触热阻。

  实际应用中,这类散热件不需要额外搭配风扇,依靠自然对流就能满足10-25W功率区间的散热需求,在无风扇的密闭工业设备、低噪音要求的通讯供电场景中优势明显,不会因为风扇转动带来噪音与可靠性问题,也减少了风扇供电线路的设计复杂度。从结构强度来看,一体化的铝挤成型结构让整个散热件没有拼接缝隙,鳍片与基底之间的热传导效率远高于拼接式散热结构,同时整体结构强度更高,在运输、安装过程中不容易出现鳍片变形的问题,即使受到一定的侧向挤压,鳍片也能保持原有间距,不会影响风道的流通效率。在做三维建模时,需要重点关注安装耳的孔位公差,保证与PCB孔位的匹配度,同时鳍片的阵列间距要保持一致,避免建模误差导致的生产开模问题,基底的接触面要保证足够的平面度要求,不能出现凹凸变形,否则会大幅提升接触热阻,影响实际散热效果。
