推拉式快速压紧切换夹具结构设计

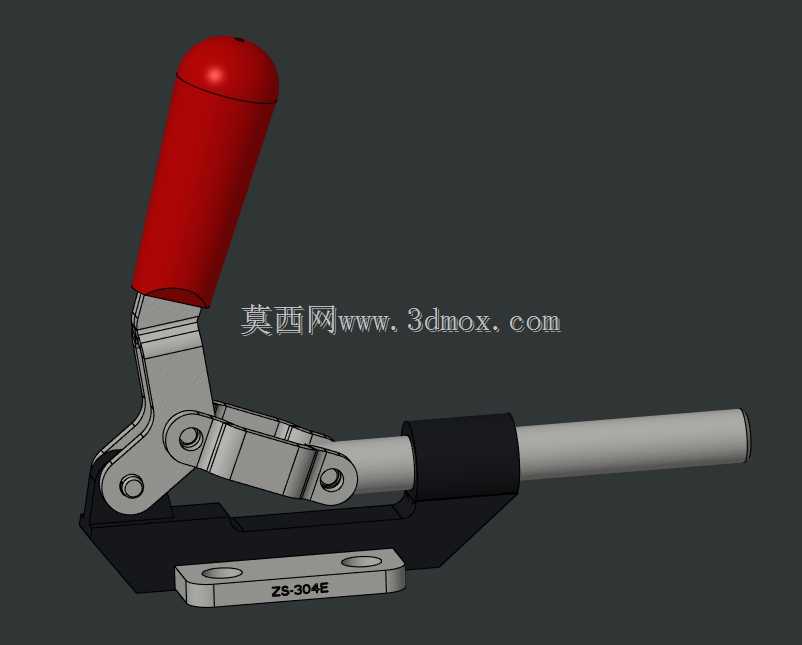

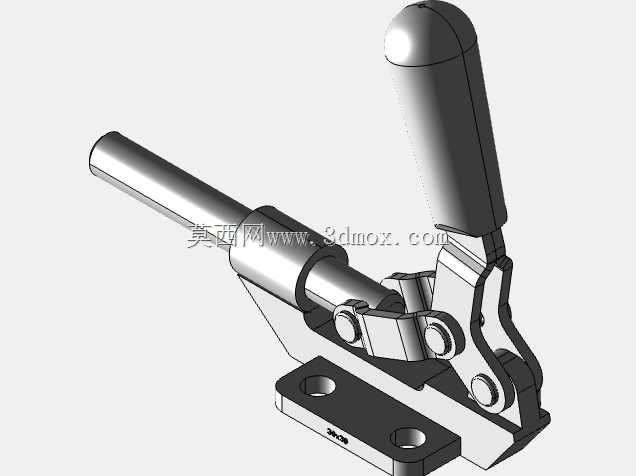

　　本次呈现的这款推拉式切换夹具，属于水平推拉式快速夹钳的衍生改型，整体结构采用复合连杆传动设计，操作端设置了带防滑纹理的红色绝缘握把，握把的握持角度经过人机工程校核，操作人员单手握持施力时，手腕可保持自然顺直状态，长时间重复操作也不易产生肌肉疲劳，握把与连杆铰接处设置了耐磨衬套，可抵消频繁开合带来的铰接间隙，保证机构长期使用后的压紧精度不出现明显衰减。夹具的执行端为圆柱形推拉压杆，压杆表面做了硬氧耐磨处理，前端可根据不同工件的定位需求，更换橡胶压头、金属压块或者仿形定位销，适配不同材质、不同外形工件的压紧需求，避免刚性压接对工件表面造成压痕损伤，压杆与基座之间设置了含油轴承导向套，既可以保证压杆做直线往复运动时的同轴度，也能减少推拉过程中的摩擦阻力，让操作手感更顺滑。在各类工装治具、非标设备的工位定位场景中，手动快速压紧机构的应用覆盖了从电子元器件组装、小型五金件焊接到线束端子压接、变压器铁芯叠装定位等诸多需要频繁取放工件的工序，这类机构的核心价值在于通过连杆机构的死点自锁特性，在无需额外动力源的前提下，实现工件的快速压紧与松脱，相比传统螺栓压紧、压板锁附的方式，能将单工位的装夹辅助时间压缩70%以上，大幅提升批量加工、组装环节的作业效率。

　　基座部分采用一体式钢板折弯焊接成型，底部设置了带两个安装孔的固定法兰，安装孔的孔位间距符合行业通用的快速夹钳安装尺寸规范，可直接替换同规格的传统推拉夹钳，无需重新在工装板上打孔定位，降低现场改造的工作量，基座上标注的型号标识清晰，方便现场运维人员快速识别备件规格，减少备件管理的混乱。从机构的运动逻辑来看，当操作人员向下扳动握把时，多组连杆会依次传递力矩，最终带动压杆向前伸出，当握把扳动到下止点位置时，连杆铰接点会越过机构的力学死点，此时即使压杆受到工件的反向反作用力，机构也不会出现松脱，自锁可靠性完全满足常规机加工、组装工序的压紧力要求，不会因为设备振动、工件受力移位导致夹钳松脱；当需要松开工件时，只需要向上扳动握把，连杆越过死点后即可带动压杆快速回缩，留出足够的取放料空间，方便操作人员快速更换工件。

　　这款夹具的安装边界设计十分规整，整体安装面为平面结构，可直接通过螺栓固定在铝型材工作台、工装板或者设备机架的安装面上，不需要额外设计转接安装座，压杆的伸缩行程经过优化，既可以满足常规厚度工件的压紧需求，也不会因为行程过长导致机构整体尺寸偏大，占用过多的工位空间。在变压器生产的叠片、焊锡、引线组装等工位，这类夹具可快速固定铁芯骨架或者壳体，避免组装过程中工件移位导致的尺寸偏差；在小型五金件的钻孔、攻丝工序中，也可用来固定待加工工件，替代传统的台虎钳装夹，减少装夹找正的时间；在电子产线的功能测试工位，还可以用来快速压紧测试探针模组，保证探针与测试点的接触可靠性。

　　设计这类手动夹具时，核心需要平衡三个维度的参数：一是操作力的大小，既要保证压紧状态下有足够的自锁力，也要避免扳动握把需要的力过大，增加操作人员的劳动强度；二是铰接点的间隙控制，所有铰接位置都需要设置合适的配合公差，既要保证连杆转动灵活，也要避免间隙过大导致压紧位置出现偏移；三是材料的选型，受力连杆部分采用中碳钢调质处理，保证足够的结构强度，不会因为长期受力出现变形，握把部分采用绝缘工程材料，在涉及带电作业的工位也能保证操作安全，基座部分采用表面喷塑处理，具备一定的防锈能力，可适应车间内多油污、多粉尘的使用环境。
