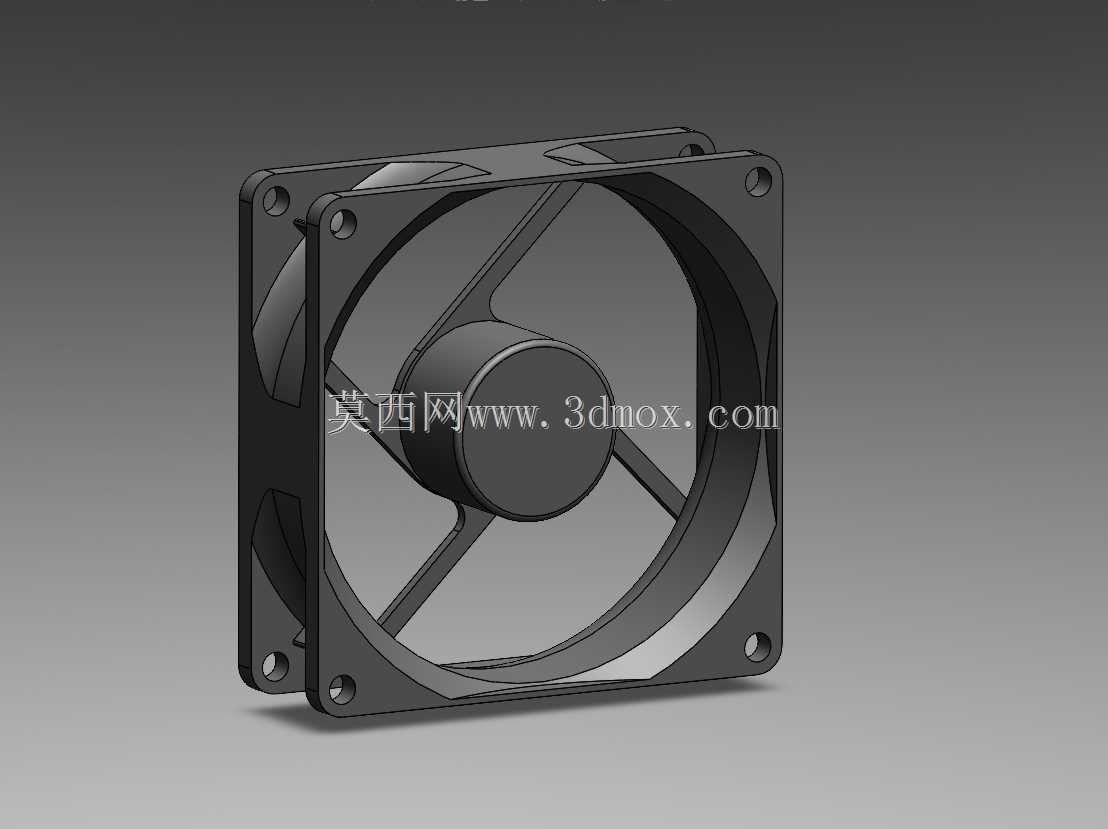

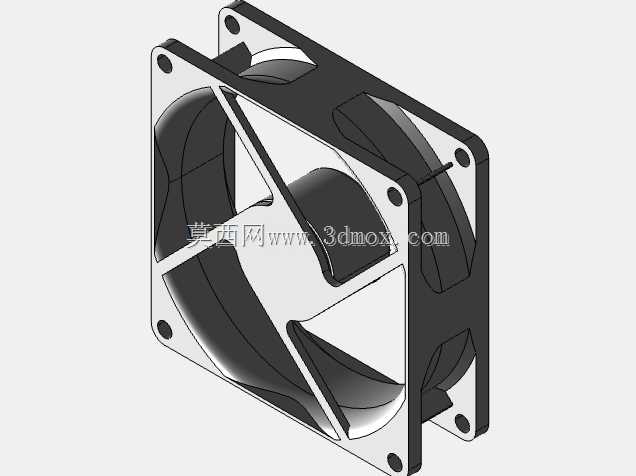

80毫米规格无叶片通用机箱散热风扇结构

　　在桌面级计算机、工业控制机柜、小型嵌入式设备舱、低功率电源模块的散热系统搭建环节里，这类80毫米规格的方形轴流风扇外框架结构，是风冷散热方案里应用频次极高的基础承载部件。很多刚接触结构设计的从业者容易把风扇建模的重心放在叶片曲面造型上，但实际做设备适配、安装校核的时候，外框架的尺寸精度、安装位的形位公差、框架内部的流道边界，才是决定风扇能不能顺利装到设备里、能不能和周边预留空间不发生干涉、能不能给后续叶片装配留出足够余量的核心要素。这个模型还原的是不带叶片的风扇静态框架部分，刚好对应结构选型阶段最需要核对的安装基准部分，不用被叶片的复杂曲面干扰视线，能直接把框架的所有安装边界、结构细节完整呈现出来。从实际安装场景来看，80毫米规格的风扇属于小尺寸风冷部件里的通用规格，既可以用在台式电脑的机箱后置排风位、电源模块的内置排风位，也能装在小型工业控制箱的侧壁通风位、嵌入式计算设备的舱体散热位，甚至部分小型3D打印机的控制舱散热、桌面级网络交换机的通风位，都会用到这个尺寸的风扇框架。做结构设计的时候，首先要确认的就是框架的外轮廓尺寸，这个框架的正方形外轮廓边长严格对应80毫米的通用安装规范，四个角的安装孔位完全遵循行业通用的孔距标准，孔位的沉台深度、通孔直径都适配市面上常规的风扇安装螺丝，不用额外做孔位改型就能直接匹配标准安装位。

　　框架的厚度方向尺寸也严格遵循通用风扇的厚度规范，不管是装在机箱的钣金冲孔位，还是装在塑料壳体的预留安装槽里，都不会出现突出壳体或者陷入安装位过深的问题。框架的内部流道部分做了平滑的过渡圆角，没有尖锐的直角结构，一方面是注塑生产的时候能减少应力集中，提升框架的结构强度，避免安装拧紧螺丝的时候出现角位开裂的问题；另一方面平滑的内圈流道能减少风阻，让后续装配叶片之后的气流更顺畅，不会因为内圈的突兀结构产生额外的风噪。框架中心的电机安装位做了放射状的支撑筋连接到外框，支撑筋的厚度、宽度都经过实际受力校核，既能稳稳固定中心的电机座，不会因为风扇长期运行产生的震动出现支撑筋断裂的问题，又尽可能缩小了支撑筋的迎风面积，减少对气流的阻挡。很多人做风扇框架建模的时候容易忽略安装孔位的细节，这个模型里的四个安装孔都做了单侧的沉台设计，实际安装的时候螺丝头可以完全沉入沉台里，不会突出框架表面，避免螺丝头和机箱壁、其他周边部件产生干涉。另外框架的四个外角都做了微小的倒角处理，不是尖锐的直角，一方面是生产的时候脱模更方便，减少注塑件的飞边问题，另一方面安装的时候不会划伤安装人员的手，也不会刮坏机箱上的安装孔周边的涂层。

　　从设计思路上来说，这个静态框架模型完全是从实际安装适配的角度出发做的还原，没有添加多余的装饰性结构，所有的结构细节都对应实际生产、安装、使用环节的真实需求：外框的壁厚均匀，符合注塑成型的壁厚要求，不会出现壁厚差异过大导致的缩水、变形问题；中心电机座的安装平面平整度足够，能保证后续电机装配之后的同轴度，避免叶片转动的时候出现偏心抖动的问题；支撑筋和外框、电机座的连接位置都做了圆角过渡，减少应力集中点，提升框架的抗震动性能，毕竟风扇长期运行的时候会持续产生小幅震动，如果连接位置是直角的话，长期使用很容易出现应力开裂的问题。在做设备结构选型的时候，用这个不带叶片的框架模型做装配干涉检查效率会更高，因为不用加载叶片的复杂曲面数据，模型文件体量更小，在装配体里旋转、缩放、做干涉检查的时候操作更流畅，而且所有需要核对的安装尺寸、边界尺寸都完整呈现，完全能满足选型阶段的校核需求。比如做机箱设计的时候，可以直接把这个框架模型装配到机箱的预留风扇位，核对安装孔是否对齐、框架和机箱内部的主板、硬盘架、走线空间是否有干涉，框架突出部分会不会影响机箱侧板的安装，这些校核工作都不需要叶片模型参与，用这个静态框架就能完成。另外这个框架的结构也适配常规的风扇防护网安装，外框的正面平面度足够，加装标准尺寸的80毫米风扇防护网的时候，防护网可以完全贴合在框架表面，不会出现缝隙过大或者安装位错位的问题。对于做散热系统设计的工程师来说，这个框架模型还可以作为流场仿真的基础边界模型，在框架内部添加不同参数的叶片模型，就能快速搭建不同转速、不同叶片角度的风扇仿真模型，不用每次都重复绘制外框架结构，能节省大量的重复建模时间。从实际使用的角度来说，这类框架一般采用阻燃ABS或者PBT材质生产，模型里的壁厚设计也完全适配这类材质的注塑工艺要求，不会出现壁厚过薄导致的强度不足，也不会因为壁厚过厚增加不必要的材料成本。

　　框架的边缘没有多余的卡扣或者特殊结构，属于完全通用的标准件结构，不需要针对特定品牌的机箱做适配改型，不管是品牌整机的生产装配，还是DIY装机的配件选型，都能直接适配。很多新手工程师在做风扇安装位设计的时候，容易只留80毫米的正方形安装空间，忽略框架的圆角、安装孔的沉台、接线的预留空间，这个模型把这些细节都完整还原出来，在设计阶段就能把这些容易遗漏的细节都核对清楚，避免后期开模或者生产的时候出现安装不上的问题。比如安装孔的位置距离外框边缘的距离，这个模型里完全遵循通用标准，设计机箱安装孔的时候就可以直接参考这个尺寸，不用再去查纸质的标准手册，能提升设计效率。还有中心电机座的尺寸，这个模型里的电机座尺寸适配常规的80毫米风扇用小型直流电机，后续做电机选型的时候也可以直接参考这个安装位的尺寸，选择适配的电机型号，不用再额外调整电机座的安装尺寸。
