金属塑料复合密封式生物反应腔体结构

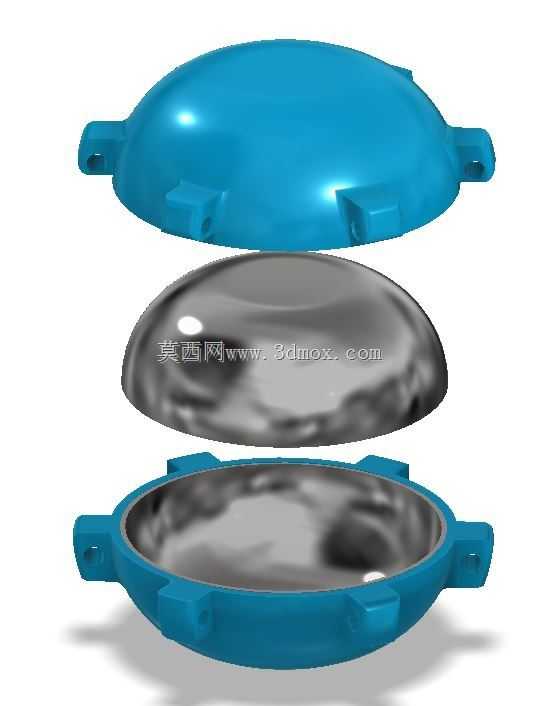

　　这款生物反应腔体的结构设计，核心围绕小试规模生物反应过程的密封需求与材料适配性展开，在实验室生物工艺开发、小批量生物制剂制备场景中，这类分体式腔体是核心反应承载部件，需要同时满足反应过程的承压要求、介质兼容性以及拆装操作的便捷性。从结构拆分来看，整个腔体分为上盖、中间密封隔膜、下腔体三个核心部分，上盖采用亮蓝色工程塑料材质，边缘对称布置四个带安装孔的凸耳，凸耳位置做了加厚处理，避免螺栓锁紧时出现应力集中导致的盖体开裂，上盖的穹顶造型并非随意设计的曲面，而是经过受力核算的等强度弧面，在内部充入正压进行通气培养时，弧面结构可以将内部压力均匀分散到整个盖体，避免局部应力过大产生形变，相比平盖结构，这种穹顶设计在同等壁厚下可以承受高出30%左右的内部工作压力，同时减少盖体的材料用量。中间的金属隔膜采用镜面抛光的不锈钢材质，表面粗糙度达到Ra0.8以下，一方面可以满足生物反应过程的卫生级要求，避免物料残留滋生杂菌，另一方面金属材质的阻隔性远优于纯塑料结构，可以有效阻止外界氧气、杂菌透过材质渗入反应腔，也能避免腔体内的反应介质渗出，隔膜的边缘做了卷边处理，刚好可以嵌入上下腔体的密封槽内，配合密封胶圈使用时，不需要额外施加过大的锁紧力就能实现可靠密封。

　　下腔体同样采用和上盖一致的工程塑料材质，内部承托区域做了圆滑过渡处理，没有直角死角，方便反应结束后进行清洗灭菌，下腔体的凸耳位置和上盖完全对齐，每个凸耳上都预留了螺栓安装孔，安装时只需要将四个凸耳的孔位对齐，穿入螺栓逐步均匀锁紧，就能让中间的金属隔膜被上下腔体压紧，形成密闭的反应空间。从安装边界来看，整个腔体的最大外缘由四个凸耳的外端决定，安装时需要预留至少比凸耳外缘大20mm的操作空间，方便螺栓的拆装操作，腔体的总高度在锁紧状态下为三层结构叠加后的尺寸，上盖穹顶的最高点到下腔体底部的距离为整体安装高度，选型时需要确认配套的恒温摇床、培养箱的内部层间距满足该高度要求，避免出现舱门无法关闭的问题。在实际使用场景中，这类复合结构的反应腔体相比全不锈钢反应釜成本更低，相比全塑料培养容器密封性能与阻隔性能更好，适合用于微生物培养、酶催化反应、小规模细胞培养等场景，设计时特意将上下腔体的塑料材质做了耐灭菌处理，可以耐受反复的高压蒸汽灭菌而不变形，中间的金属隔膜可以根据反应介质的特性更换为316L不锈钢、钛合金等不同材质，不需要更换整个腔体，大幅降低了使用成本。

　　在结构细节上，上下腔体的密封槽深度经过反复校核，当金属隔膜与密封圈放入槽内后，锁紧螺栓时密封圈的压缩量控制在25%-30%之间，既可以保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效，凸耳上的安装孔做了沉头设计，螺栓锁紧后螺帽可以完全沉入沉头孔内，不会突出凸耳表面，避免搬运、放置时刮蹭台面或者划破手套。另外，上盖的穹顶顶部预留了可选的接口安装位，用户可以根据需要自行打孔安装通气接头、取样接头、温度传感器接头等配件，不需要额外对盖体进行复杂的二次加工，盖体的壁厚均匀性控制在±0.2mm以内，注塑成型后几乎没有形变，不需要额外进行机加工就能满足装配精度要求。

　　下腔体的底部做了一圈加厚的支撑边，放置在平面上时可以保证整个腔体的稳定性，不会因为轻微的碰撞就出现倾倒，支撑边的底部做了微小的倒角处理，避免放置时因为底部边缘过于锋利刮伤操作台表面。在设计思路上，这款结构没有追求复杂的功能集成，而是聚焦于基础的密封、承压、易清洁三个核心需求，通过金属与塑料的材质组合，平衡了成本、性能与使用便捷性，既避免了全金属结构重量大、成本高、加工周期长的问题，又解决了全塑料结构阻隔性差、易变形、密封不可靠的缺陷，对于小试阶段的工艺开发来说，这种结构的腔体可以大幅降低实验设备的投入成本，同时满足多数常规生物反应过程的使用要求，不需要采购昂贵的成套反应设备就能完成基础的反应实验。
