汽车发动机活塞连杆组件参数化结构设计

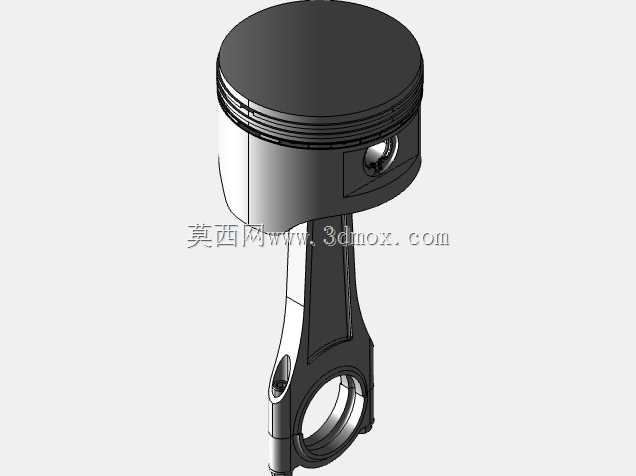

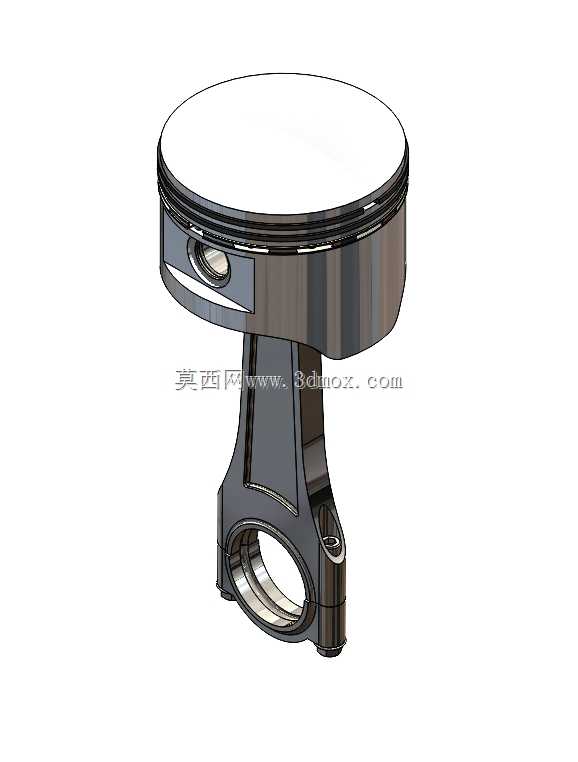

　　这套活塞连杆组件的三维结构，核心服务于往复式内燃机的动力转换环节，是乘用车、小型工程机械动力单元里把燃烧爆发力转化为旋转扭矩的核心执行部件，日常工况下需要承受交变的燃气爆发压力、往复惯性力以及连杆摆动带来的侧向载荷，设计阶段的参数化逻辑，就是为了适配不同排量、不同压缩比的动力机型快速改型，不用从零开始重构特征。

　　从实际应用场景来看，这套结构既可以适配小排量自然吸气乘用车发动机，也能通过调整活塞直径、连杆中心距、活塞销孔径等核心参数，匹配小型通用汽油机、农用机械动力头的设计需求，做运动仿真的时候可以直接调用装配约束，不用额外添加冗余配合，活塞裙部的型线设计参考了实际热态工况下的膨胀变形量，冷态装配时预留的间隙刚好匹配工作温度下的膨胀量，避免拉缸或者敲缸的问题。

　　设计思路上没有采用花哨的非必要特征，活塞顶部的燃烧室凹坑结构做了参数化关联，调整压缩比的时候只需要修改凹坑深度、直径的驱动尺寸，整个活塞顶部的特征会自动更新，不用重新切除建模；活塞环槽的宽度、深度、岸高都做了尺寸约束，适配不同规格的气环、油环装配需求，油环的回油孔位置也做了阵列参数化，调整孔数、孔径的时候可以直接修改参数完成更新，不用反复做阵列特征编辑。连杆部分的大小头孔中心距、杆身截面尺寸、大头盖的连接螺栓孔位置都做了全参数关联，做不同强度等级的机型适配时，只需要调整杆身的截面厚度、大小头的过渡圆角，就能快速完成强度校核后的结构迭代，不用重新绘制连杆的轮廓草图。

　　安装边界方面，活塞部分的外径尺寸和气缸筒内径做了间隙配合约束，活塞销的孔径和活塞销外径采用过渡配合，连杆小头的衬套孔径和活塞销做间隙配合，连杆大头的孔径和曲轴曲柄销的配合尺寸也预留了轴瓦的安装厚度空间，整个组件装配到曲柄连杆机构里的时候，活塞的往复运动行程和曲轴的曲柄半径直接关联，做运动干涉检查的时候，可以直接模拟活塞在上止点、下止点位置时和气门、气缸盖的最小间隙，提前规避运动干涉风险。

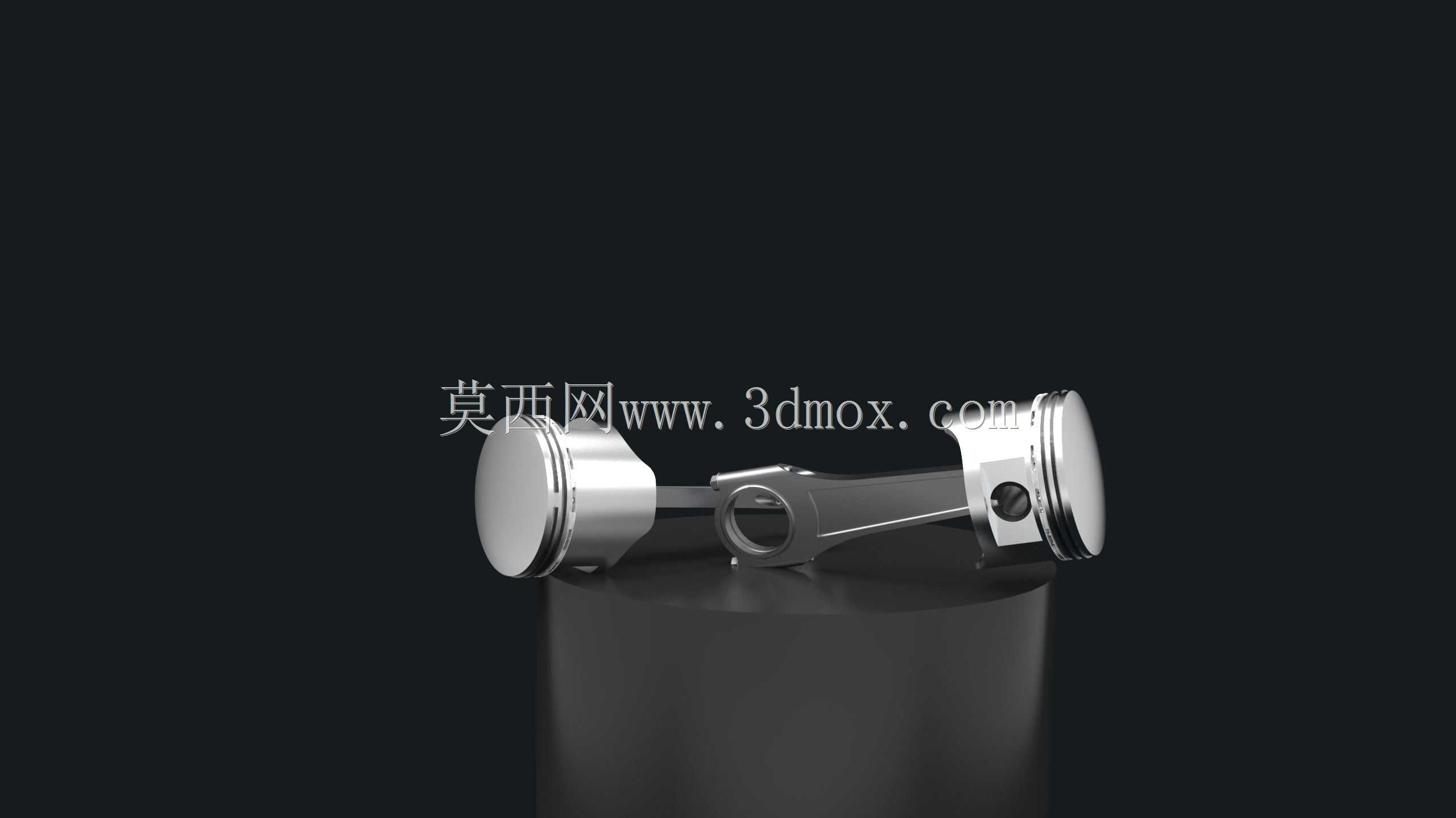

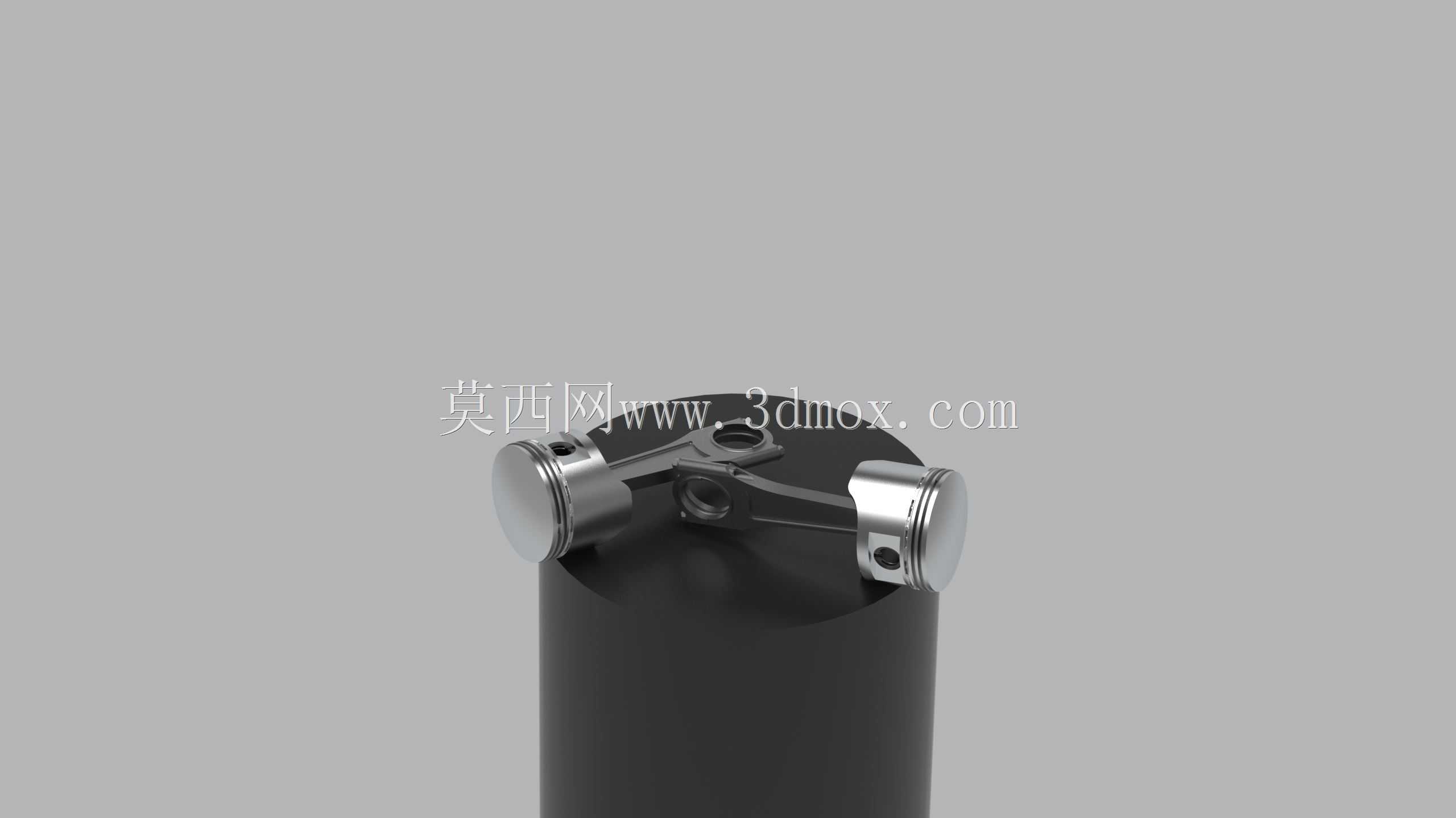

　　功能特性上，活塞内部的减重腔设计在保证活塞顶部强度的前提下，尽可能降低了往复运动的质量，减少高速运转时的惯性力载荷，连杆杆身采用工字形截面，在保证抗弯、抗扭强度的同时，降低了连杆自身的重量，减少曲轴旋转时的不平衡量。活塞销座的位置做了偏心设计，偏移量根据活塞的侧向受力方向做了优化，减少活塞在换向时对气缸壁的敲击噪音，提升发动机运转的平顺性。做渲染或者动画演示的时候，这套模型的装配层级清晰，各个零件可以单独赋予材质，活塞的铝合金材质、连杆的锻钢材质、活塞环的铸铁材质、活塞销的渗碳钢材质都做了独立的零件分层，不用在装配体里反复拆分零件做材质区分。

　　实际工程应用中，这套参数化模型可以直接导入动力学仿真软件，设置不同的曲轴转速、燃气爆发压力曲线，就能直接输出活塞、连杆的应力云图、运动加速度曲线，给后续的有限元强度校核、疲劳寿命计算提供准确的几何基础，也可以直接导出工程图，标注形位公差、尺寸公差、表面粗糙度要求，直接用于生产加工的图纸输出，不用再重新绘制二维工程图的轮廓。做教学演示的时候，这套模型可以直观展示曲柄连杆机构的运动原理，拆解活塞、连杆、活塞销、活塞环、连杆螺栓、轴瓦等各个零件的装配关系，帮助初学者理解内燃机核心组件的结构逻辑。
