异形法兰式管路连接接头结构设计

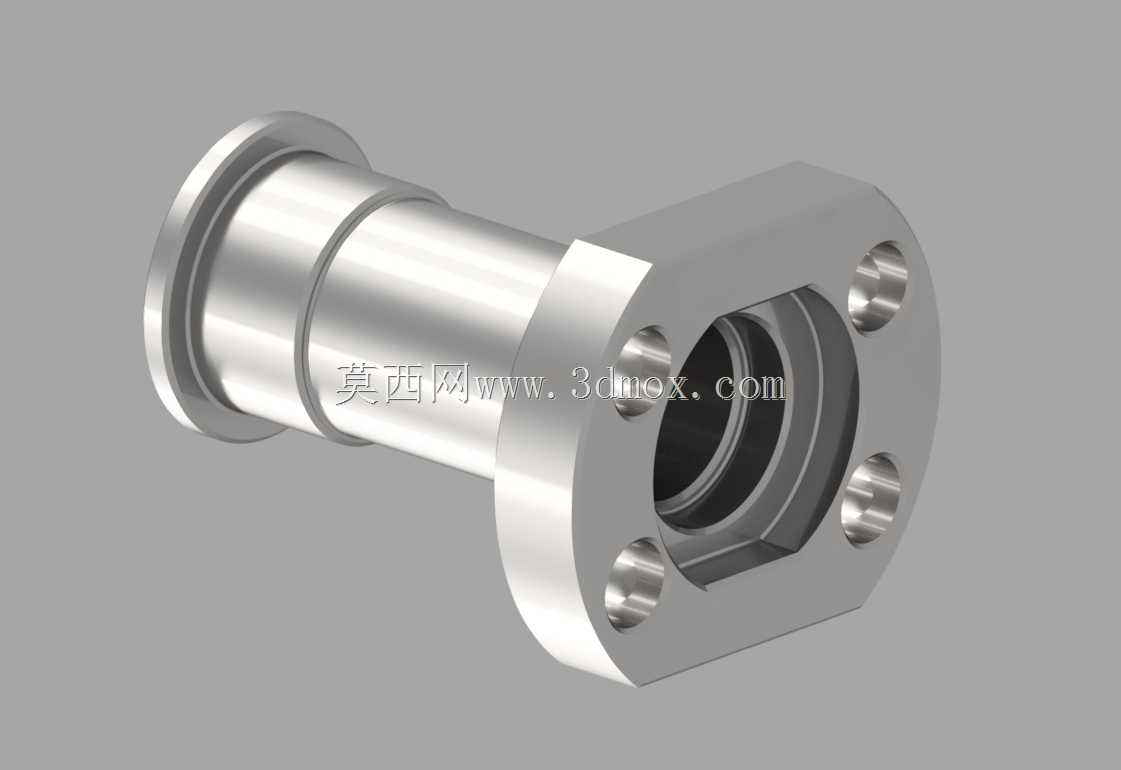

　　这类带方形安装法兰的管路接头，常应用在液压站阀块外接管路、真空系统腔体接口、小型流体设备的进出液端，区别于常规圆形法兰的全周螺栓固定，这类切边方形法兰的设计初衷，是适配安装空间局促的紧凑设备内部，比如小型液压动力单元的阀组侧面，相邻接口间距不足60mm时，圆形法兰的螺栓孔会出现干涉，而切去对角多余轮廓的方形法兰，能在有限的安装面上完成固定，同时保证连接强度。从结构上看，接头一端为带定位凸台的圆柱插接端，插接端外壁做了两道环形密封槽，装配时可搭配O型圈实现径向密封，避免流体从插接配合面渗漏，插接端的端部做了15度倒角，方便插入对应管路或者阀块的安装孔内，不会刮伤密封件。

　　另一端的方形法兰本体上，均匀分布了四个沉头安装孔，孔位做了锪平处理，螺栓锁紧时头部不会突出法兰表面，能进一步压缩安装所需的轴向空间，法兰与圆柱管身的衔接位置做了R3的过渡圆角，避免应力集中，在管路承受交变压力或者轻微振动时，不会在衔接位置出现疲劳断裂。设计这类接头时，首先要确认对接端的管路通径，内部流道的直径要和对接管路保持一致，避免出现通径突变导致的流阻增大，尤其是输送粘度较高的液压油或者冷却介质时，流道台阶会造成介质滞留、压力损失升高。其次要核算安装孔的位置度公差，四个安装孔相对于管身轴线的位置度要控制在0.1mm以内，否则装配时会出现螺栓无法穿入、或者插接端偏移导致密封件偏磨的问题。

　　法兰的密封面做了0.8μm的表面粗糙度处理，平面度控制在0.05mm以内，当搭配端面密封垫片时，能保证全周密封压力均匀，不会出现局部渗漏。安装边界方面，这类接头的法兰对角尺寸通常比同通径圆形法兰小15%左右，轴向安装长度比常规卡套式法兰接头短20%，适合安装在设备内部靠近侧壁、或者相邻元件排布密集的区域，装配时不需要太大的扳手空间，四个螺栓采用对角锁紧的方式，分三次逐步拧紧到规定扭矩，能避免法兰偏斜导致的密封失效。

　　在实际工况中，这类接头可承受16MPa以内的静态工作压力，适配的介质温度范围在-20℃到120℃之间，可根据输送介质的不同选择304不锈钢、6061铝合金或者碳钢镀锌的材质，比如输送水基冷却介质时用碳钢镀锌即可，输送腐蚀性化工介质则选用316L不锈钢材质。建模过程中需要注意，法兰上的沉头孔深度要和所选螺栓的头部长度匹配，保证螺栓锁紧后头部完全沉入沉孔内，不会突出法兰表面影响相邻元件安装；管身的密封槽尺寸要符合对应线径O型圈的安装标准，槽宽和槽深的公差控制在±0.05mm，过松会导致O型圈在压力波动时被挤出，过紧则会造成O型圈压缩量过大提前老化失效。另外，法兰的切边位置要做倒钝处理，去除加工毛刺，避免装配时划伤操作人员或者损坏相邻的管线绝缘层。这类接头相比常规的圆形法兰接头，在紧凑设备中的适配性更强，能在保证连接强度和密封性能的前提下，有效降低安装空间占用，减少设备整体的体积冗余，在小型液压设备、实验室流体装置、车载液压系统中都有广泛的应用。
