三角定位安装连接法兰结构设计

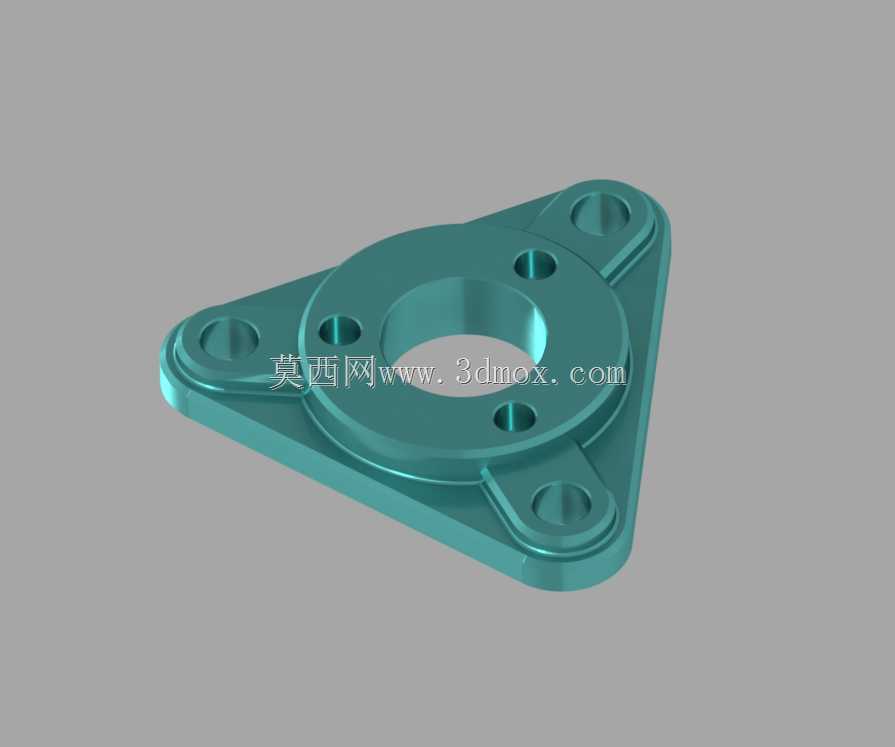

　　这类三角构型的法兰连接件，在紧凑安装空间的机电设备装配场景中应用十分广泛，不同于常规圆形法兰的全周螺栓布局，三角分布的安装耳结构能够在保证连接强度的前提下，大幅压缩零件自身的投影占用面积，尤其适配小型电源类设备、紧凑型传动模组、狭小舱体内的部件对接需求。从实际装配逻辑来看，该法兰的核心作用是实现两个对接部件的同轴定位与刚性连接，中心的通孔结构为对接轴、管路或者线束提供贯通通道，中心孔周边的凸台结构一方面做了轴向的限位支撑，能够与对接件的止口配合实现径向定位，避免装配后出现同轴度偏差，另一方面抬升了密封配合面的高度，减少非配合面的加工面积，降低机加工环节的成本与工时消耗。

　　三个向外延伸的安装耳上，分别设置了沉头安装孔与定位凸台结构，沉头孔能够让螺栓安装后头部完全埋入零件表面，不会突出干涉周边其他部件的布置，每个安装耳上的下沉式凸台则是贴合安装基准面的接触区域，这种设计将整个法兰的安装贴合面从整面缩减为三个小区域，既能够降低对安装面平面度的要求，即使安装基准面存在小幅的平面度误差，三个接触点也能保证稳定贴合，避免圆形法兰整面贴合时容易出现的翘隙、受力不均问题，同时三个安装点呈120度均匀分布，螺栓锁紧后受力均匀，不会出现单侧应力集中导致的法兰变形。

　　在设计思路上，该法兰整体采用等强度的构型逻辑，三个安装耳的过渡位置做了大圆角处理，避免直角位置的应力集中，在承受轴向拉压或者径向偏载的时候，应力能够顺着圆角平滑过渡到主体结构，不会在转角位置出现断裂隐患。零件主体的壁厚做了梯度设计，中心承载区域壁厚更大，保证中心止口位置的结构刚性，安装耳位置在满足螺栓锁紧强度的前提下适当减薄，控制零件整体重量，也减少原材料的消耗。从安装边界来看，该法兰的外接圆尺寸适配小型设备的安装空间，三个安装孔的孔位分布遵循三点定位的工程原则，装配时不需要额外做周向防转结构，三个孔位本身就实现了周向的唯一装配定位，能够有效避免装配时的角度错位，降低现场装配的对位难度。在实际使用场景中，这类法兰常被用在小型变压器的端盖连接、微型泵体的进出口对接、小型伺服电机的安装固定位置，相比圆形法兰，它的三个安装点在狭小空间内更容易布置扳手操作空间，锁紧螺栓时不需要避让周边密集的管线或者其他结构件，维护拆卸时也更方便操作。零件表面的凸台结构除了定位作用外，还能够在对接面之间预留出密封件的安装空间，中心凸台的外周可以套设O型密封圈，当两个对接件锁紧时，密封圈被压在两个配合面之间，实现静密封效果，避免内部的介质泄漏或者外部的粉尘、水汽进入设备内部。

　　从受力特性来看，三角布局的连接结构在承受倾覆力矩时，相比两孔安装的法兰稳定性更好，相比四孔圆形法兰又能减少一组紧固件的使用，在对重量控制有要求的便携设备、机载设备上，这种构型的法兰能够在满足连接强度、密封要求的前提下，最大程度压缩零件自身的体积与重量，同时减少紧固件的数量，降低整机的装配成本与后期维护的零件更换成本。建模过程中需要重点关注几个关键尺寸的公差配合：中心止口的直径公差需要与对接件的配合公差匹配，保证装配后的同轴度控制在允许范围内，三个安装孔的位置度公差需要严格控制，避免出现孔位错位导致螺栓无法穿入的问题，安装耳贴合面的平面度需要保证，避免锁紧后法兰出现倾斜导致中心轴的同轴度超差，沉头孔的深度需要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出零件表面。另外，零件的所有棱边都做了倒角处理，既避免机加工后的锐边划伤操作人员，也能够去除加工毛刺，保证装配时各配合面能够完全贴合。
