DIY电动纱线绕制设备结构设计

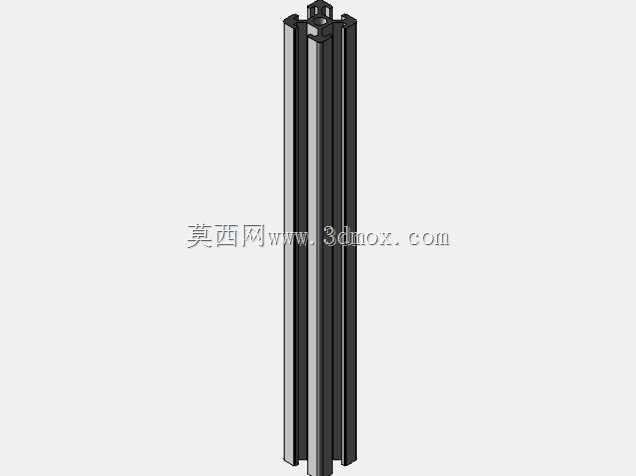

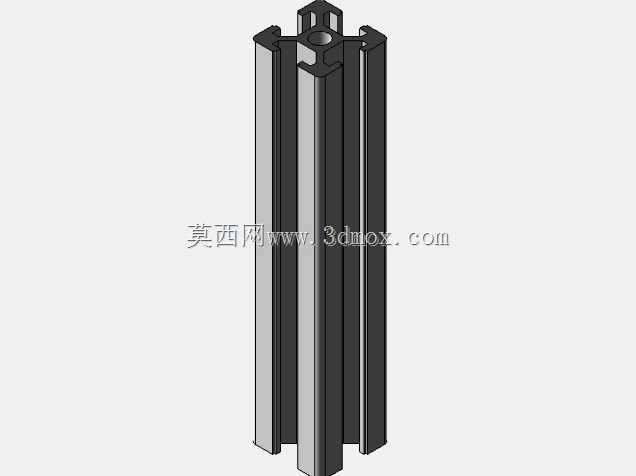

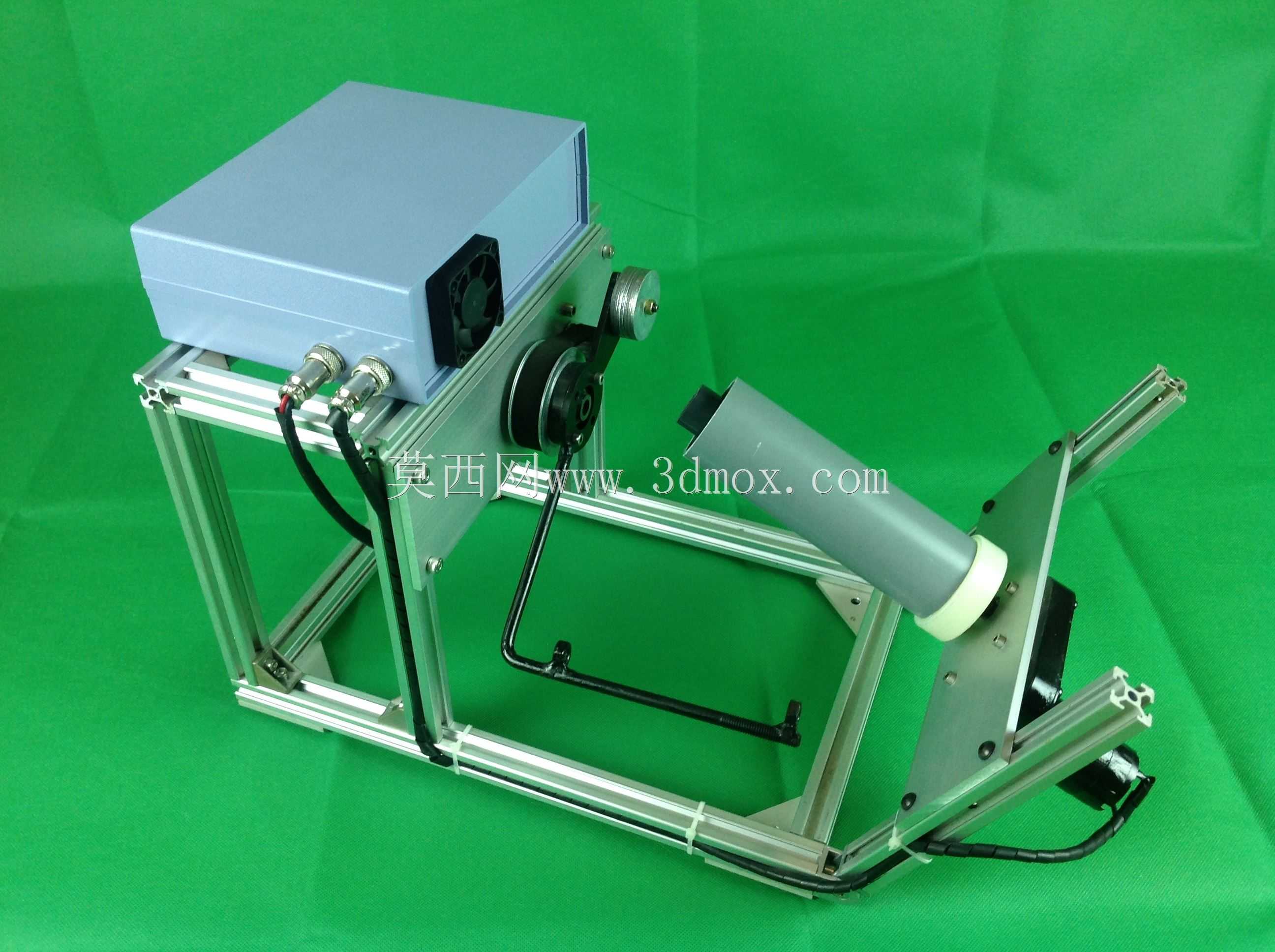

　　这款电动绕线设备主要面向小型线材绕制作业场景，可覆盖电子变压器线圈绕制、手工纱线卷绕、细金属丝排线等多类作业需求，相比传统手动绕线工具，能大幅降低重复绕线作业的劳动强度，同时保证绕线排布的均匀度与张力一致性。设备整体采用工业铝型材搭建主体机架，铝型材的槽道结构可灵活调整各功能部件的安装位置，无需额外焊接加工，既方便后期根据绕线规格调整工位布局，也能在设备维护时快速拆装对应组件，机架底部的框架结构预留了充足的走线空间，控制线缆可沿型材槽道规整排布，避免作业过程中线缆剐蹭转动部件造成安全隐患。

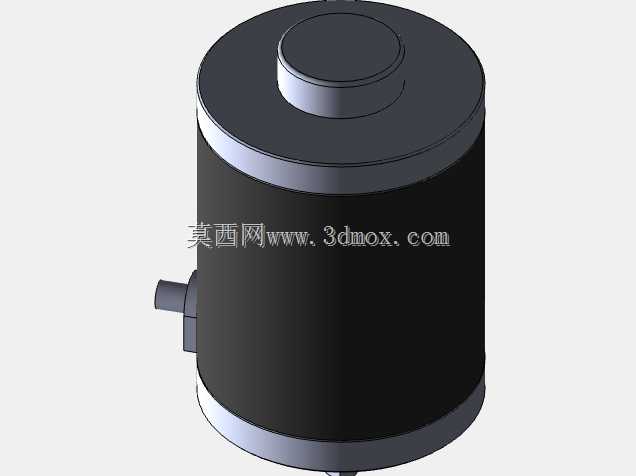

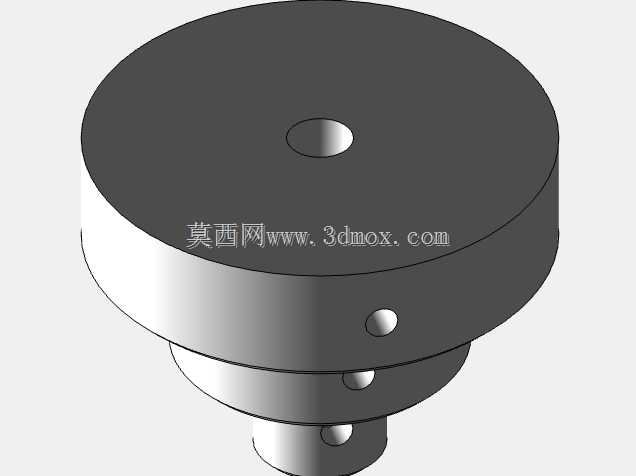

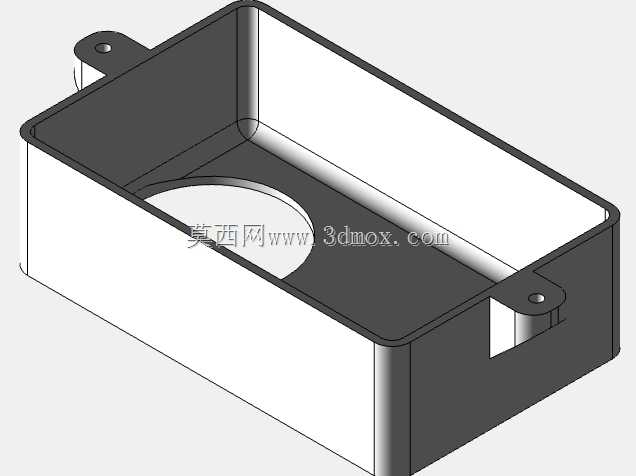

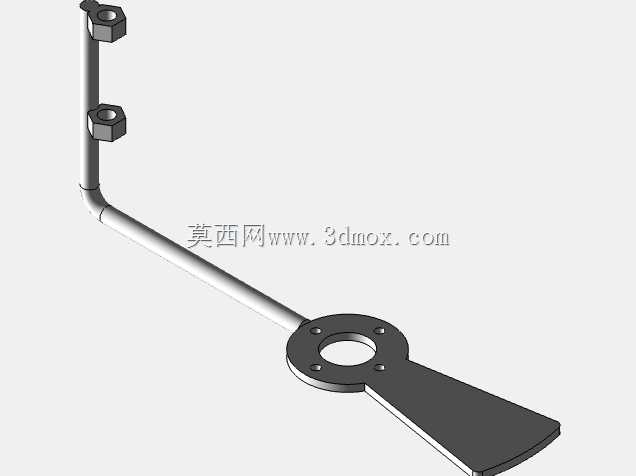

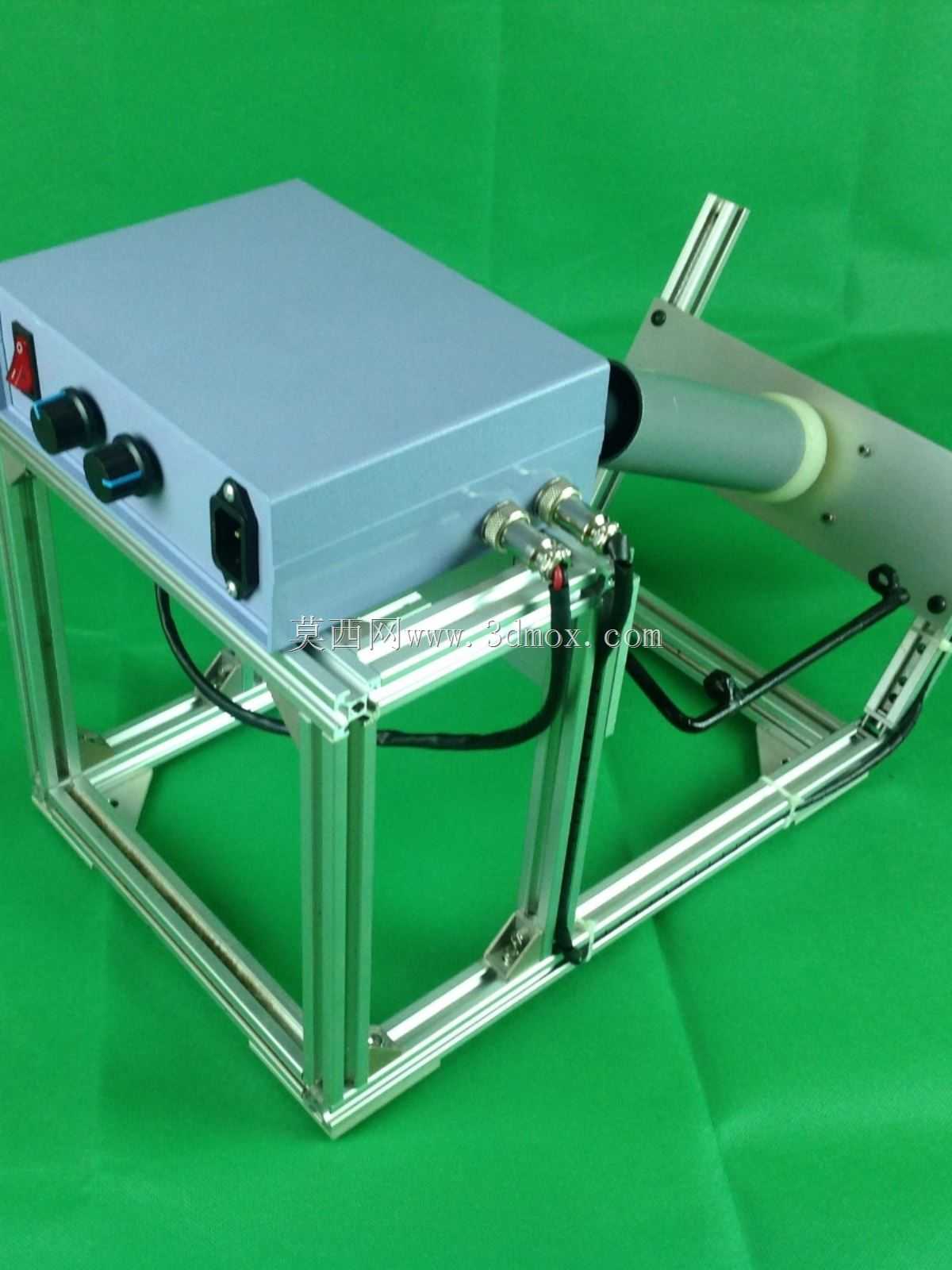

　　动力控制部分采用独立盒式结构安装在机架上部，盒体侧面集成散热风扇与接线端口，驱动单元通过带轮传动机构连接绕线主轴，带传动的缓冲特性可避免绕线启动瞬间扭矩过大拉断细径线材，同时传动噪音更低，适合小空间内的长时间作业。绕线工位设置可调节角度的线轴固定支架，支架通过锁紧件固定在铝型材机架上，可根据不同规格线轴的长度、直径调整安装高度与倾斜角度，适配从细纱线卷到小型变压器骨架的多类绕线载体，过线部位设置导向结构，可在绕线过程中引导线材均匀排布，避免出现叠线、压线的问题。

　　从安装边界来看，设备整体占地尺寸适配常规工作台面摆放，机架底部无突出外伸结构，可直接平稳放置在标准钳工台或工作桌面上，不需要额外打孔固定，控制盒与机架的连接部位预留了减震间隙，可降低电机运行时的震动传递，保证绕线过程中设备整体稳定性。设计过程中优先考虑了DIY制作的可实现性，所有结构件均采用常见标准件组合，铝型材切割、孔位加工都可通过常规钳工工具完成，不需要专用的定制加工设备，驱动部分选用常规低压调速电机，可通过外接调速模块调整绕线转速，适配不同粗细线材的绕线张力需求，过线轮采用耐磨非金属材质，既可以减少线材表面的磨损，也能避免金属部件刮伤纱线或漆包线的绝缘层。

　　在实际作业场景中，这类小型电动绕线设备可替代手动摇轮完成重复性绕线工作，比如电子制作过程中的小型变压器线圈绕制、手工编织作业中的纱线分卷、细漆包线的规整排线等作业，相比大型工业绕线设备，它的结构更紧凑，调整更灵活，不需要复杂的参数设置，接通电源后调整好转速即可开始作业，对于小批量、多规格的绕线需求适配性更强。设备的线轴固定端采用快拆结构设计，更换不同规格的绕线轴时不需要额外工具，松开锁紧旋钮即可完成线轴拆装，可有效缩短不同批次作业的换型时间，导向支架的行程范围覆盖常规小型绕线件的排线宽度，在绕制长度较短的线圈时可调整导向杆的摆动范围，避免排线超出骨架边界。机架的铝型材连接处采用标准角件连接，整体结构刚性足够承受常规绕线作业的扭矩负载，不会出现运行过程中机架晃动的问题，控制盒的安装位置远离绕线作业区，可避免作业过程中散落的线材、线头等卷入控制部件，同时接线端口设置在控制盒侧面，插拔电源线、调速线时不会干扰绕线工位的操作。
