电源变压器配套焊接式承重钢框架结构

　　在工业供配电、暖通空调配套动力系统的现场安装环节，这类型钢焊接成型的钢框架，是承载电源变压器核心本体的关键支撑构件，区别于民用轻型支架，其结构设计完全围绕重型电气设备的长期稳定运行需求展开。从实际应用场景来看，这类框架多部署在厂区动力站、楼宇地下配电间、HVAC系统配套供电节点位置，既要承担变压器本体满负载运行时的恒定静载荷，还要抵消设备运行过程中产生的微幅振动，避免长期振动传导导致的接线端子松动、内部绕组位移等隐患。

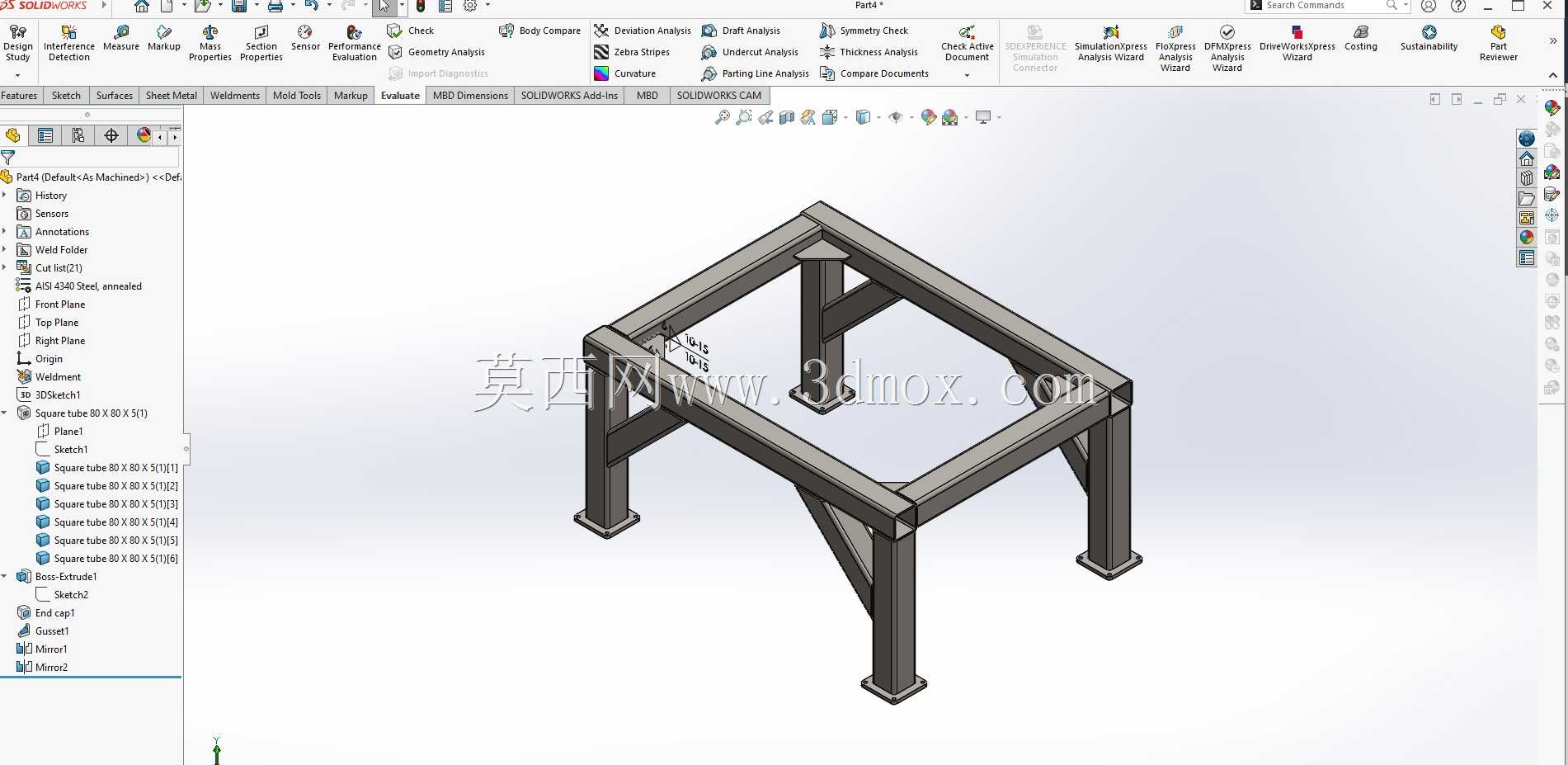

　　从结构功能特性上看，框架整体采用矩形截面型钢组焊成型，四条竖直支腿作为主要承重传力路径，支腿底部带有方形安装法兰盘，法兰盘上预留螺栓过孔，可直接通过膨胀螺栓与混凝土地面完成刚性固定，安装边界需匹配现场预埋的地脚螺栓孔位，支腿向外延伸的斜向加强筋，直接连接支腿中上部与底部框架横梁，形成三角稳定受力结构，可有效抵消设备偏载、外部磕碰带来的侧向力矩，避免支腿出现失稳变形。上部的矩形围框结构，尺寸完全匹配变压器本体的底部安装尺寸，围框内侧预留的安装点位，可直接通过螺栓将变压器本体锁紧在框架顶面，围框中间的横向加强梁，可分散变压器底部的集中载荷，避免围框长期受力出现下挠变形。

　　设计过程中，首先要核算变压器满油、满负载状态下的总重量，以此确定所用型钢的截面规格与壁厚，所有焊接节点均采用满焊工艺，焊后需做应力消除处理，避免焊接残余应力导致框架长期使用后出现变形。框架的整体高度设计，一方面要满足变压器底部接线、通风散热的空间需求，预留足够的线缆弯曲半径与底部空气流通间隙，避免设备底部积热影响运行寿命；另一方面要匹配现场操作维护的人体工程学高度，减少运维人员拆装接线、巡检设备时的弯腰操作幅度。支腿的排布位置避开了变压器底部的放油阀、接地端子等运维操作点位，不会对日常维护操作造成干涉。

　　在HVAC系统配套场景中，这类框架还需要兼顾现场管线排布的需求，框架横梁上预留的辅助安装孔位，可用于固定线缆桥架、接地排、辅助散热风机等配套附件，无需额外在现场焊接支架，减少现场施工的动火作业量。框架的外形尺寸严格控制在变压器本体的投影边界范围内，不会额外占用配电间的通道空间，安装时可先将框架在地面固定找平，再吊装变压器本体落位，降低现场安装的对位难度。所有外露的型钢端面均做封板焊接处理，避免内部进入水汽、积尘导致型钢从内部锈蚀，延长框架的整体使用寿命，焊接完成后整体做除锈、防锈漆喷涂处理，可适应配电间内相对潮湿的运行环境。

　　从受力传导路径来看，变压器本体的重量通过上部围框的接触点位，均匀传递到四条横向围边，再通过围边传导到四条竖直支腿，最终通过底部法兰盘将载荷传递到混凝土地面，斜向加强筋的存在，让支腿的长细比控制在合理范围内，即使在设备吊装落位出现轻微偏载的情况下，也不会出现支腿弯折、框架倾覆的问题。框架的结构没有多余的装饰性构件，所有型钢构件均承担受力或安装功能，材料利用率高，整体重量控制合理，既不会因为用料过薄导致承重不足，也不会因为冗余设计造成材料浪费。在实际选型应用中，可根据所承载变压器的容量、重量调整型钢规格与支腿间距，适配不同功率等级的电源变压器安装需求，也可经过尺寸调整后用于其他重型工业设备的支撑固定。
