可调式销钉定位固定工装结构设计

　　在变压器铁芯叠装、线圈绕组定位以及小型机电产品精密装配的工位上，销钉固定类结构是保证装配同轴度、限制工件相对位移的核心功能部件，这套可调式销钉固定结构正是针对小尺寸零部件装配时的快速定位、灵活调整需求设计的。从实际使用场景来看，这类结构常被集成在小型装配工装的定位模组上，替代传统固定式销钉无法适配多规格工件的痛点，尤其是在电源变压器生产环节，不同批次的骨架引脚孔位存在微小公差，固定式销钉很容易出现插装卡滞、定位偏移的问题，这套结构通过预留的调节余量，能够适配一定公差范围内的孔位偏差，减少工装反复拆装调整的时间。

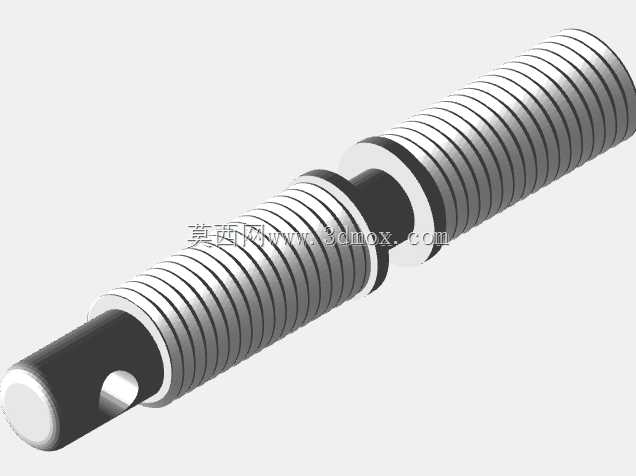

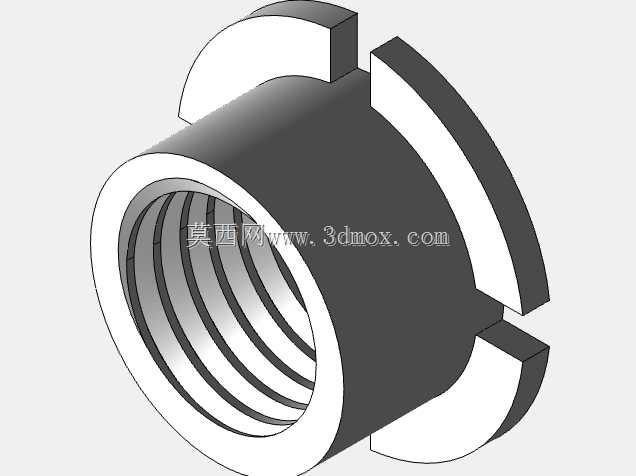

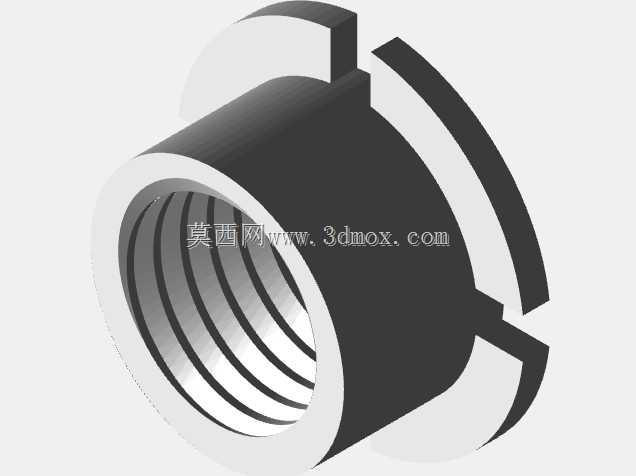

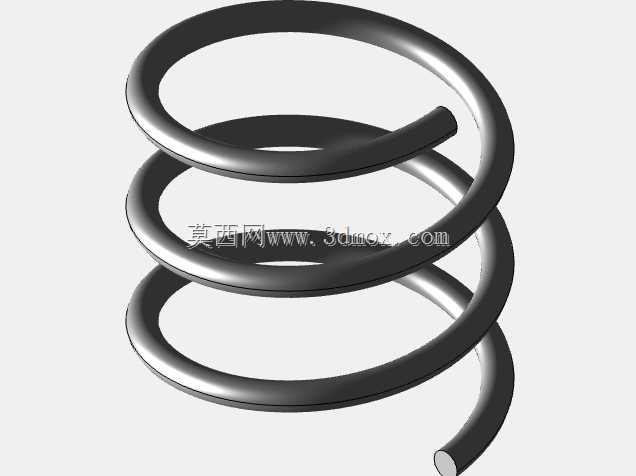

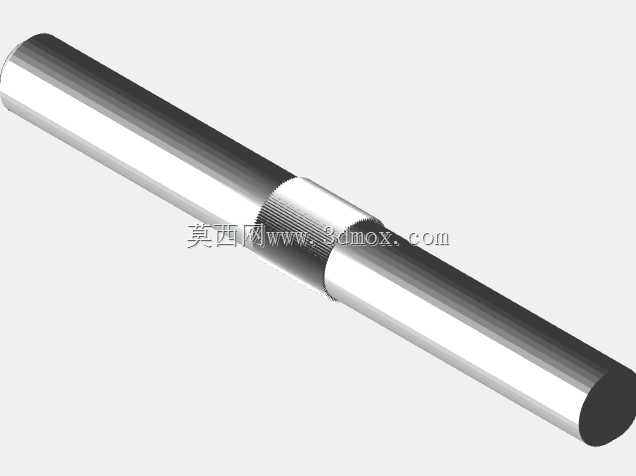

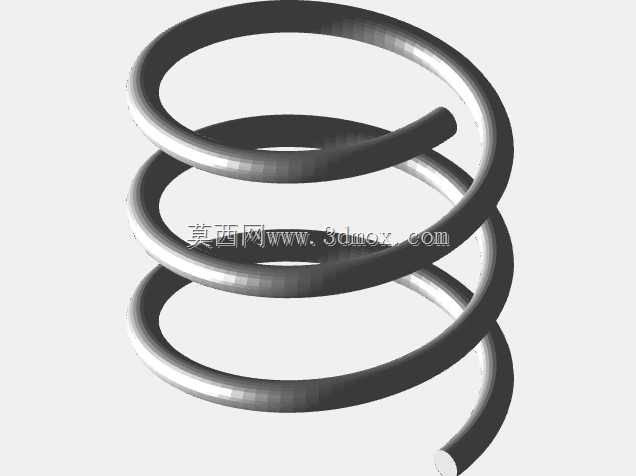

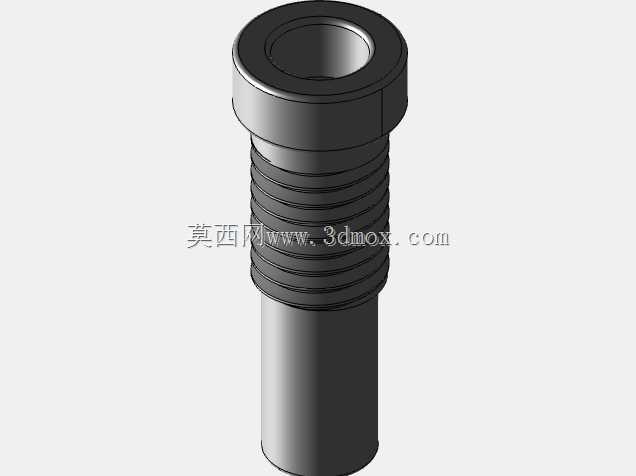

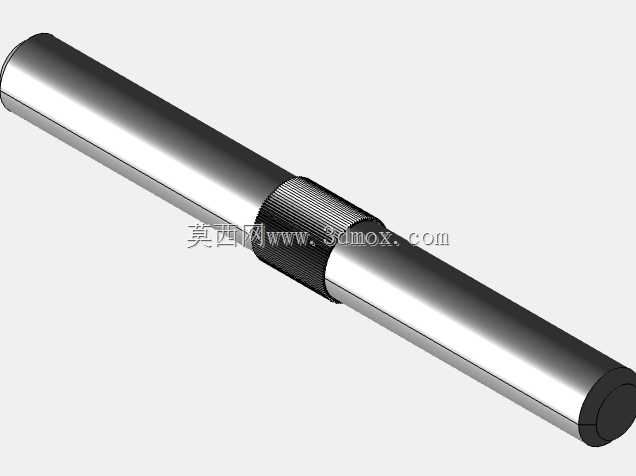

　　从功能特性上看，这套结构采用双导向轴搭配复位弹簧的组合形式，前端的定位销采用台阶式设计，插入工件定位孔后，台阶面能够贴合工件基准面，限制工件的轴向窜动，侧面的锁紧螺钉组件可以在销钉位置调整到位后完成锁止，避免作业过程中销钉出现位移。导向轴与安装座之间采用间隙配合，保证销钉伸缩动作顺畅无卡滞，复位弹簧的预紧力经过匹配设计，既能够保证销钉弹出后定位可靠，也能在工件拆卸时通过按压实现销钉回缩，不需要额外的拆卸工具，单人即可完成工件的上下料操作。

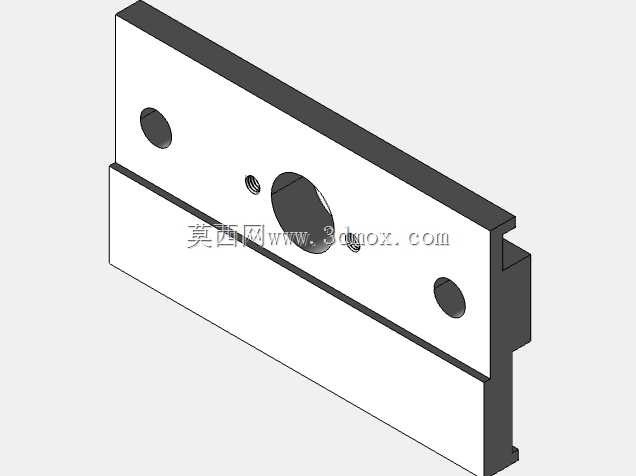

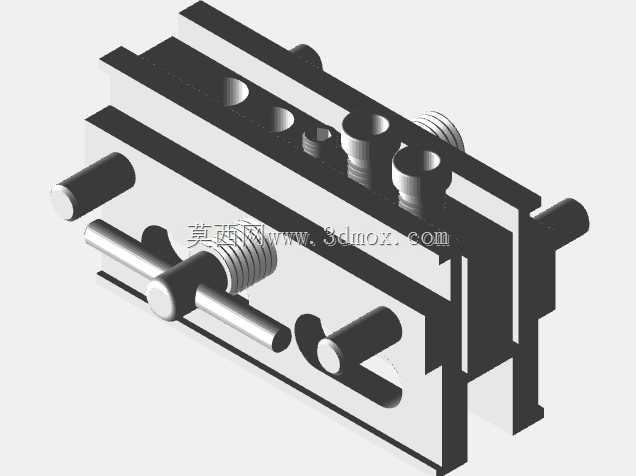

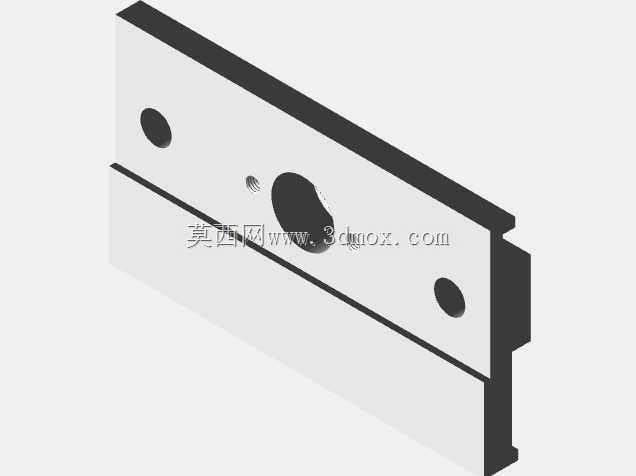

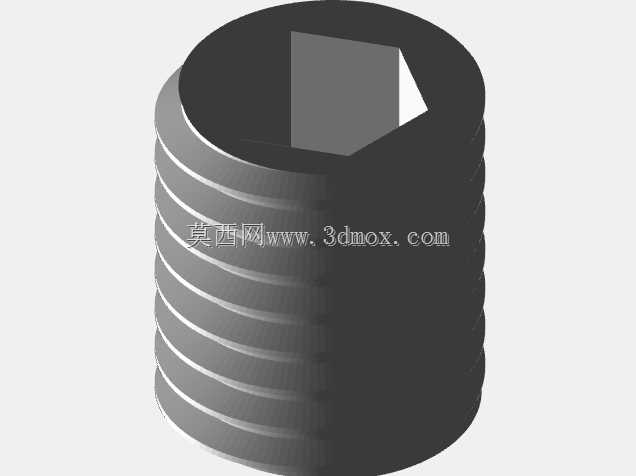

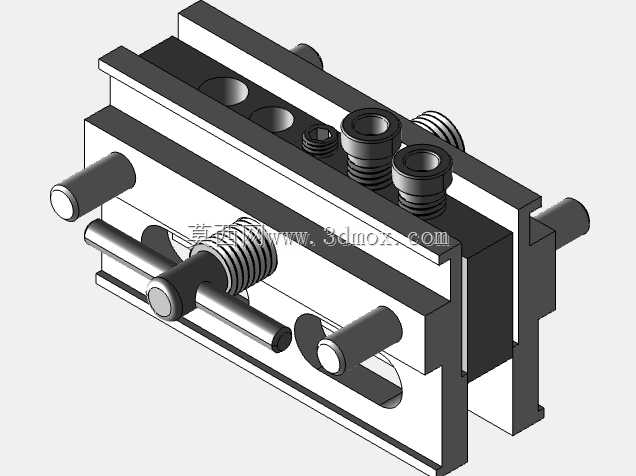

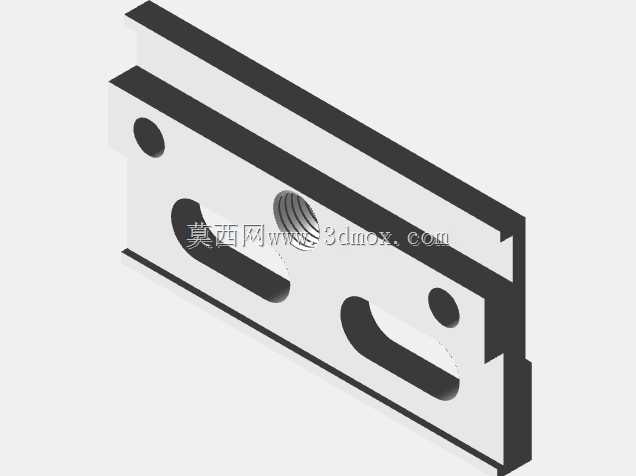

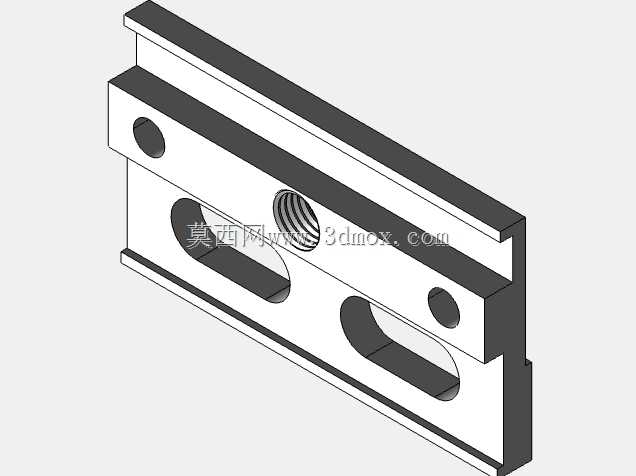

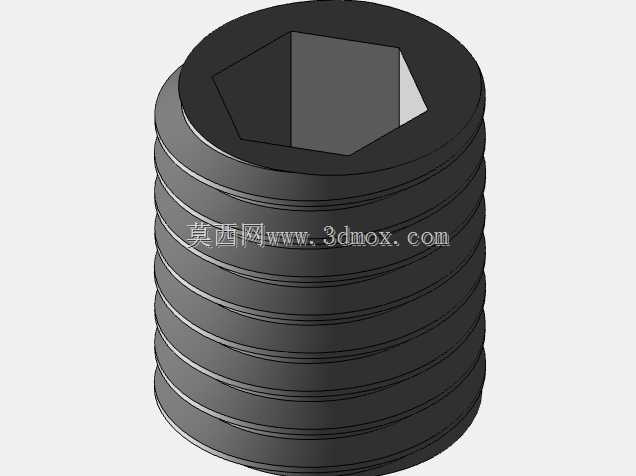

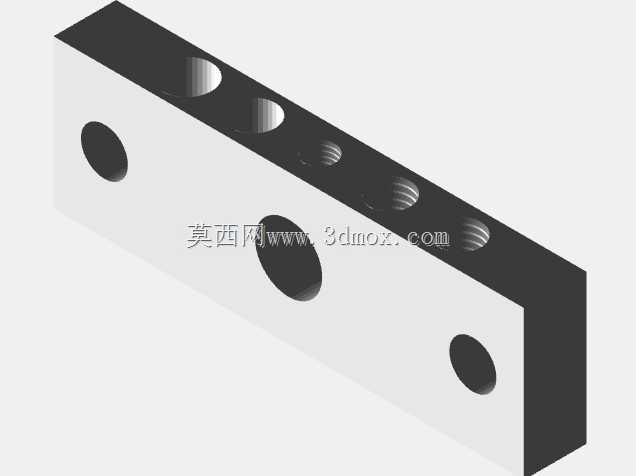

　　设计思路上，整体采用模块化的分层结构，安装基座采用双侧立板夹装的形式，所有功能部件都集成在两块立板之间，不需要复杂的一体式铸造或铣削壳体，加工时只需要分别加工立板、导向轴、销钉、弹簧等标准或半标准件，再通过装配组合即可完成整体组装，后期维护时如果某一部件出现磨损，只需要单独更换对应零件即可，不需要整体报废整个固定装置。销钉的位置调节通过腰型孔实现，调节行程覆盖了常见小型变压器骨架的孔位偏差范围，锁紧螺钉采用内六角形式，锁紧力矩稳定，不会因为设备运行的轻微振动出现松脱。

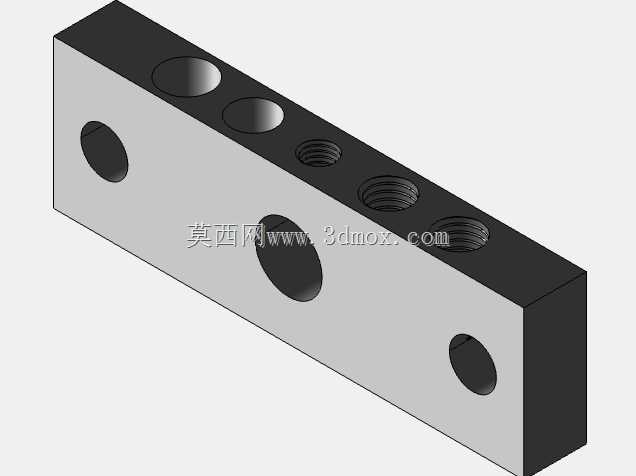

　　从安装边界与尺寸适配来看，整体结构的安装基面为底部的平板结构，安装孔位采用对称布置，能够直接通过螺栓固定在装配工作台的T型槽或者工装基板上，不需要额外设计转接板。结构的整体宽度控制在窄幅范围内，多个相同的固定装置可以并排密集布置，适配多工位同时装配的需求，不会出现相邻结构干涉的问题。销钉的伸出长度根据常见工件的定位孔深度设计，既能够保证插入深度足够提供稳定的定位力，也不会因为伸出过长导致工件拆卸时与其他部件发生碰撞。导向轴的两端做了倒角处理，装配时能够快速插入立板的导向孔，降低装配难度，弹簧的安装位置做了沉孔限位，避免弹簧在伸缩过程中出现偏移弹出的问题。

　　在实际工况验证中，这套结构能够承受装配过程中常规的按压、敲击力，不会出现销钉歪斜、基座变形的问题，双导向轴的设计相比单轴结构抗偏载能力提升明显，当工件放置存在轻微偏斜时，销钉在回缩过程中也不会出现卡滞，能够自适应微小的角度偏差。所有金属部件的棱边都做了倒钝处理，避免操作人员上下料时被划伤，符合工装设计的安全要求。结构中没有采用复杂的非标定制件，大部分零件都可以通过标准型材、标准紧固件改制而来，加工成本低，制作周期短，非常适合中小批量生产场景下的快速工装搭建，也可以根据具体的工件定位需求，更换不同直径的前端销钉，适配不同尺寸的定位孔，不需要改动整体基座结构，拓展性较强。
