工业传动用40号单滚子链条结构

项目分类:通用五金配件 发布时间:2025-02-20 ID:942788
  • 工业传动用40号单滚子链条结构
  • 工业传动用40号单滚子链条结构
  • 工业传动用40号单滚子链条结构
  • 工业传动用40号单滚子链条结构
  • 工业传动用40号单滚子链条结构

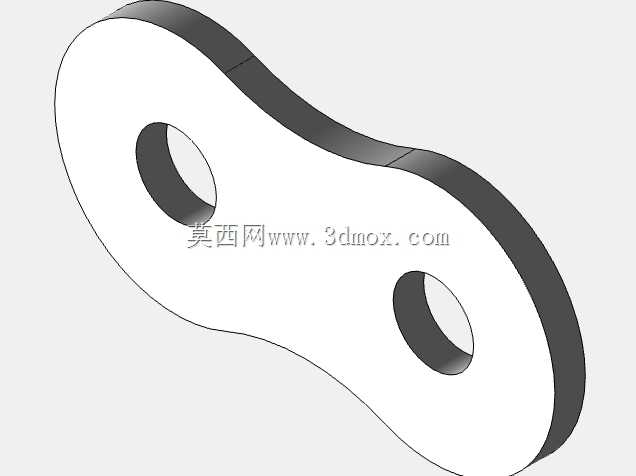

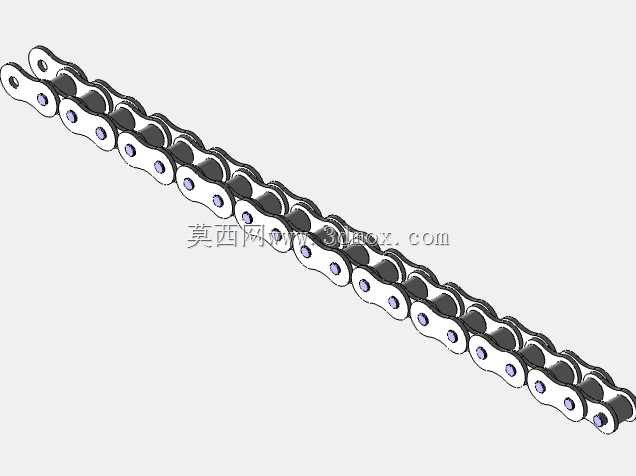

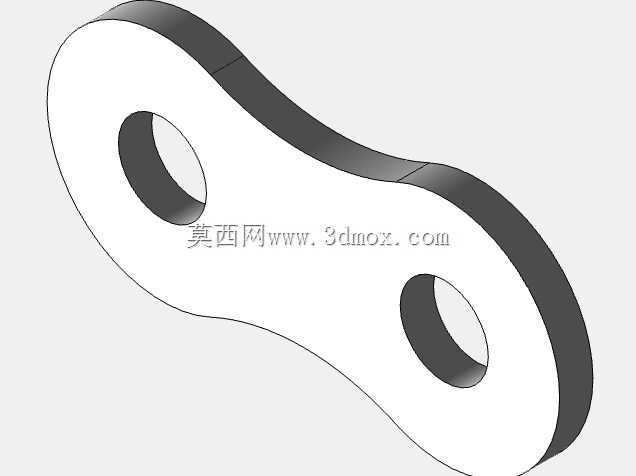

  建模过程中最先要敲定的是节距参数,40号链条对应英制节距0.5英寸,也就是12.7mm,这是整个链条装配的核心基准,所有链板、销轴、滚子、套筒的尺寸都要围绕这个节距做配合设计。内链板和外链板采用8字形的等强度轮廓,这个结构不是随意设计的,是为了让链板各个截面的抗拉强度尽量均匀,避免在受拉的时候出现应力集中的薄弱点,链板的厚度、开孔位置都要和销轴、套筒的过盈配合量匹配,内链板和套筒是过盈压装,外链板和销轴同样是过盈连接,只有滚子和套筒之间是间隙配合,保证链条和链轮啮合的时候滚子可以自由转动,减少啮合过程中的磨损。在各类工业传动场景里,滚子链是应用覆盖极广的挠性传动部件,这款40号单排链条的建模,完全遵循ANSI 40链条的标准参数搭建,可直接用于设备传动系统的装配校验、运动仿真环节。做这类链条建模的时候,首先要明确它的核心应用边界:这类单排滚子链多用于中小载荷的动力传递场景,比如轻工输送线的动力传动、小型机床的进给机构传动、农用小型机具的动力传输,还有部分自动化设备的同步传动工位,相比皮带传动它没有打滑风险,传动比精准,相比齿轮传动它的中心距适配范围更广,不需要严格的轴间距公差控制,安装维护的门槛更低。

  做装配建模的时候要注意相邻链节的转动间隙,不能把配合做死,要预留出链条绕上链轮时所需的弯折角度空间,这个间隙量控制很关键,间隙太小会导致链条弯折卡滞,传动过程中出现跳齿、异响,间隙太大则会导致传动回程误差过大,传动精度下降,还会加剧运行过程中的冲击磨损。从安装边界来看,单排40链条的最小链轮齿数推荐不小于9齿,小链轮齿数太少会导致链条进入啮合时的冲击角变大,动载荷提升,加速链条和链轮的磨损,正常工况下推荐小链轮齿数选15到17齿,传动比控制在1:6以内,中心距的合理范围是30到50倍节距,最大不要超过80倍节距,中心距过大会导致链条松边垂度过大,运行时出现上下抖动,和周边构件发生干涉,中心距太小则会导致链条包角过小,同时啮合的齿数太少,容易出现跳齿脱链的问题。

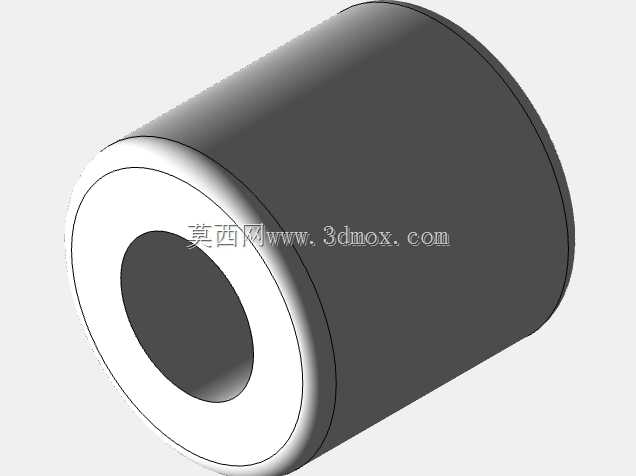

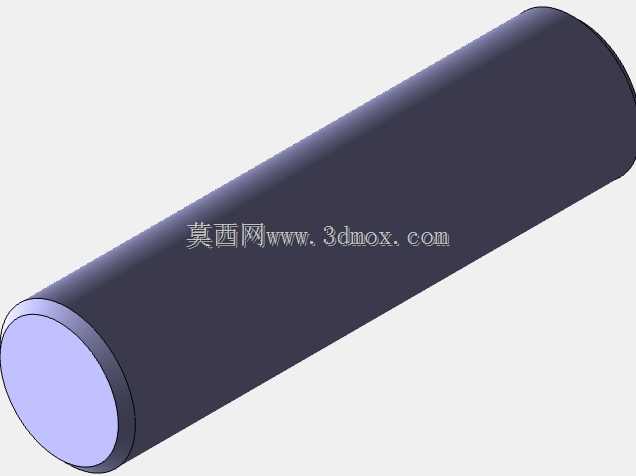

  建模的时候还要考虑链条的张紧调节空间,一般在传动布局里要预留出至少2个链节长度的张紧调节行程,方便后期磨损后调整张紧度,避免链条松弛脱落。另外,这类单排链条的极限拉伸载荷、每米重量都有标准值,建模时的材质密度赋值要和实际碳钢链板的参数匹配,做运动仿真的时候才能准确计算出传动系统的动载荷、张紧力需求,给后续的电机选型、轴系强度校核提供准确的参考。很多新手做链条建模的时候容易忽略套筒和滚子的分层结构,直接把滚子和内链板做成一体,这样的模型用来做外观展示没问题,但用来做装配干涉校验、运动磨损分析就完全不符合实际结构,实际运行中滚子是在套筒上转动的,套筒是固定在内链板上的,销轴是穿过套筒和外链板固定的,这个层级的配合关系不能错,否则模型就失去了工程参考价值。

  还有链板的倒角细节,链板开孔位置的边缘都要做小倒角,一方面是压装销轴和套筒的时候起到导向作用,避免压装过程中刮伤零件表面,另一方面也能减少热处理过程中的应力集中,降低链板开裂的风险,这些细节在建模时都要还原,不能为了省事把边角都做成直角。在输送场景应用的时候,40号单链还可以搭配附件链节使用,比如加装弯板、顶轮来承载输送工件,这时候建模就要预留出附件的安装孔位,孔位的位置精度要和标准链节的尺寸匹配,保证附件安装后不会和链轮、导轨发生干涉。实际设备调试的时候,链条的初始张紧度要控制在松边垂度为中心距的1%到2%,垂直传动的时候垂度要更小,避免运行时脱链,这些安装要求对应的结构空间,在做整机三维布局的时候就要提前预留,不能等所有结构都定了再考虑链条的安装和张紧结构,否则后期改结构会浪费大量的设计时间。
