DIN439-A标准六角薄型无骨细螺母

　　在各类机械结构的紧凑安装场景中，受限于安装空间的轴向尺寸约束，常规厚度的六角螺母往往无法满足装配需求，DIN439-A标准的六边形细螺母正是针对这类工况开发的紧固元件。这类薄螺母的核心设计逻辑是在保证螺纹啮合强度满足对应工况载荷要求的前提下，尽可能压缩螺母自身的轴向厚度，其厚度通常约为对应公称直径的二分之一，能够在螺纹连接副不需要额外防松锁紧厚度、或是安装位置轴向空间局促的场景下，完成可靠的螺纹紧固作业。

　　从实际应用场景来看，这类薄螺母常被用在电子电工设备的内部结构紧固、低压电气柜体的内部构件连接、小型机电产品的组件固定，以及各类对安装重量有严格控制要求的轻量化机械结构中。比如在小型电源变压器的绕组固定支架、接线端子排的安装位，常规厚度螺母会挤占绕组的排布空间，或是超出安装面的安全间隙，采用符合DIN439-A标准的薄螺母，既能够保证螺纹啮合的有效扣数满足抗振、防松的基础要求，又能将轴向占用空间压缩到最小，避免螺母突出安装面干涉周边元器件的排布。

　　在产品功能特性上，该款无骨六角细螺母遵循DIN439-A德国标准的尺寸与技术要求，适配公制粗螺距与对应细螺距的外螺纹件，六角对边尺寸与同规格标准六角螺栓的头部对边尺寸保持一致，这一设计意味着现场装配时不需要额外准备特殊规格的扳手，使用常规的开口扳手、套筒扳手即可完成拧紧作业，能够降低装配环节的工具适配成本。螺母采用不倒角的端面设计，安装时端面与被连接件表面的接触面积更大，在拧紧过程中不会因为端面倒角导致接触面压应力集中，对于表面硬度较低的被连接件，比如铝合金支架、工程塑料安装座，能够减少拧紧时对安装面的压痕损伤，保证连接面的受力均匀。

　　从设计思路层面，这类薄螺母并非简单将标准六角螺母做厚度切削处理，而是在尺寸设计阶段就重新核算了螺纹啮合的有效长度。螺纹连接的可靠性核心在于内外螺纹的啮合扣数，通常情况下螺纹啮合扣数达到5-6扣即可满足绝大多数静载荷工况的强度要求，DIN439-A薄螺母在厚度压缩后，依然能够保证对应规格螺纹的有效啮合扣数满足标准要求，不会因为厚度减薄出现螺纹滑牙、脱扣的失效问题。同时螺母的六角外形在设计时保留了足够的扳手夹持高度，避免因为厚度过薄导致扳手夹持时打滑、拧圆螺母棱角的问题，实际装配时的操作手感与标准螺母并无明显差异。

　　关于外形尺寸与安装边界，以常规适配公制螺纹的规格为例，螺母的六角外接圆尺寸严格遵循标准公差范围，安装时在被连接件上需要预留的扳手操作空间与同规格标准六角螺母一致，不需要额外扩大操作避让空间；轴向安装边界上，由于螺母厚度约为公称直径的一半，对应的螺栓外螺纹伸出长度只需要满足超出螺母端面1-2个螺距即可，不需要预留过长的螺纹余量，能够进一步缩短连接螺栓的设计长度，降低整个连接副的重量与材料成本。需要注意的是，这类薄螺母由于自身厚度限制，不适合用于存在强冲击载荷、需要大预紧力的重载连接场景，也不建议作为双螺母防松结构中的主螺母使用，其最佳适用场景是静载荷下的紧凑空间紧固、轻载构件的位置固定，以及作为螺纹行程末端的限位元件使用，比如在调节螺杆上作为位置锁紧的薄型锁母，既能够完成位置锁定，又不会占用过多的螺杆调节行程。

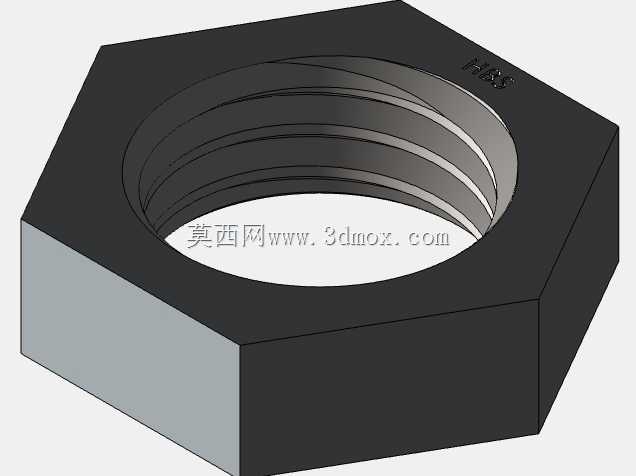

　　在三维建模过程中，这类标准件的建模需要严格遵循标准中的尺寸公差要求，尤其是螺纹小径、中径的尺寸要与对应规格的外螺纹做适配性校验，避免虚拟装配时出现螺纹干涉的问题；六角棱边的尺寸要严格控制公差范围，保证模型导入装配体后，扳手操作空间的模拟结果与实际装配场景一致；螺母两端的端面平面度要符合标准件的形位公差要求，模拟装配时端面与被连接件的接触不会出现倾斜、间隙不均的问题，为后续的工程图导出、装配干涉检查、BOM清单统计提供准确的模型依据。
