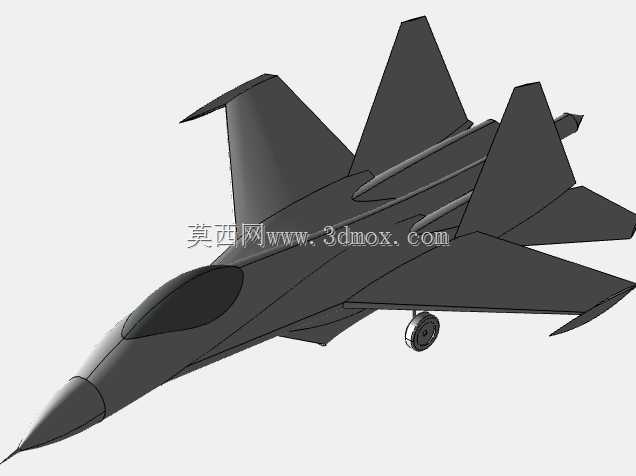

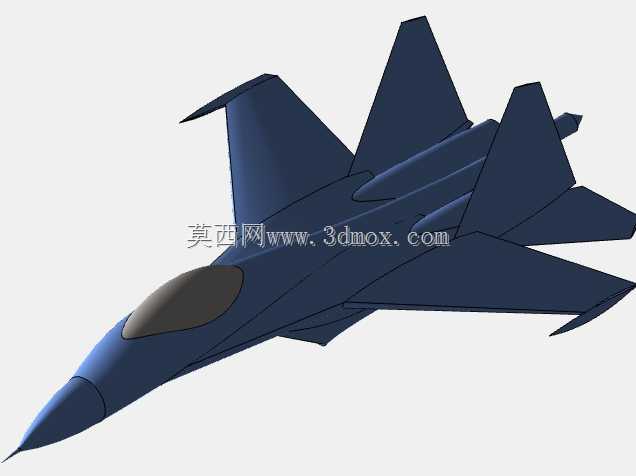

苏27侧卫双发重型战斗机三维数模

　　模型还原了可收放式前三点起落架的结构边界，前起落架布置在座舱后下方的机身中轴线位置，主起落架收纳于机翼与机身衔接的翼根舱段内，收放行程的运动间隙在建模时做了合理预留，不会出现转动干涉问题，起落架支柱的倾斜角度、机轮的尺寸比例都参考实机参数做了匹配，能够直观展示地面停放状态下的整机支撑结构。整机气动面的设计还原度较高，悬臂式中单翼的前缘后掠角度、全动水平尾翼的偏转范围、双垂尾的外倾角度都做了准确复刻，垂尾布置在发动机舱外侧的尾段位置，既能够保证大迎角飞行状态下的航向稳定性，也能避开发动机喷流的直接冲刷，延长结构使用寿命。这款苏27战斗机的三维模型还原了实机的翼身融合升力体布局，建模过程中优先保证气动外形的曲面连续性，机身与中央翼段平滑过渡，没有出现传统战机机身与机翼衔接处的阻力陡增区域，这种设计思路是为了在亚音速与跨音速飞行阶段最大化升阻比，满足大航程、高机动的作战需求。从实际应用场景来看，这类战机三维数模主要用于航空院校的气动教学演示、国防科普展项的结构拆解展示、飞行模拟类项目的视景资产搭建，也可作为航空装备结构设计的参考样例，帮助设计人员理解重型制空战机的整体布局逻辑。

　　两台大推力涡扇发动机的舱段采用吊挂式布局布置在机身下方两侧，进气道采用矩形斜切设计，建模时预留了进气道调节板的结构位置，能够直观展示超音速飞行阶段的进气调节逻辑，发动机尾喷口的收敛扩张结构也做了简化还原，可清晰看到喷口与机身尾部的整流衔接设计。座舱部分采用水泡式整体风挡设计，飞行员视野范围的曲面弧度做了准确还原，座舱盖与机身背部的衔接处平滑过渡，没有突兀的结构凸起，能够降低飞行过程中的气动阻力。机身背部的减速板结构、翼下的武器挂点预留位置都在模型上有所体现，减速板布置在机身背部中央位置，张开时能够快速增加飞行阻力，满足空中减速、战术机动的使用需求。

　　建模过程中对整机的外形尺寸比例做了严格把控，机长、翼展、机高的比例关系符合实机参数，各个气动面的相对位置没有出现偏移，能够保证做简单气动仿真时的参考有效性。对于结构设计从业者来说，这类模型的参考价值在于可以直观理解翼身融合布局的结构设计思路，观察大尺寸航空装备在部件布置时如何平衡气动需求、结构强度、内部空间利用率三者的关系，比如双发布局下如何设计机身内部的油箱空间、航电设备舱的布置位置如何避开高温的发动机舱段、起落架收放机构如何在有限的翼根空间内完成布局设计。

　　模型的曲面建模逻辑也有较高参考价值，大曲率的机身曲面需要保证G2连续才能避免气动干扰，建模时对机身棱线的处理、机翼前缘的曲面过渡都遵循了航空装备的曲面设计规范，没有出现曲面褶皱、曲率突变的问题。从安装边界的角度来看，模型还原了整机地面停放时的起落架高度、机翼离地间隙，能够直观判断地面保障设备的适配空间，比如地勤车辆接近机身时的安全距离、挂弹作业时的操作空间预留是否合理。尾椎部分的结构也做了还原，尾椎布置在两台发动机喷口之间的位置，内部可容纳减速伞与后视探测装置，尾椎的长度与翼面的位置关系做了准确匹配，不会在大迎角飞行时对垂尾气流造成干扰。整体来看，这款模型没有做过度的内部结构细化，重点放在了整机气动外形与关键外部结构的准确还原上，既能够满足展示类项目的使用需求，也能作为航空结构设计的参考样例，帮助从业者快速理解重型制空战斗机的整体布局逻辑，减少前期方案调研阶段的参考资料整理成本。
