鹞式战机模态分析仿真结构

　　在航空装备结构动力学研发环节，飞行器的模态分析是结构强度校核、颤振边界计算、振动故障排查的核心前置工作，本次针对鹞式垂直起降战机开展的结构模态仿真建模，完全围绕工程仿真验证的实际需求搭建，区别于外观展示类的航模结构，模型所有网格划分、节点设置均服务于固有振动特性的提取计算。

　　从实际应用场景来看，这类带模态分析结果的战机结构模型，主要用于航空院校的结构动力学教学演示、飞行器设计初期的结构方案迭代、以及现役战机振动故障的复现验证。垂直起降战机的结构受力特性与常规固定翼战机存在明显差异，起降阶段喷流带来的结构激励、空中悬停时的整机振动耦合、高速飞行时的翼面颤振风险，都需要通过精准的模态分析结果提前预判，避免结构共振带来的疲劳损伤甚至飞行事故。

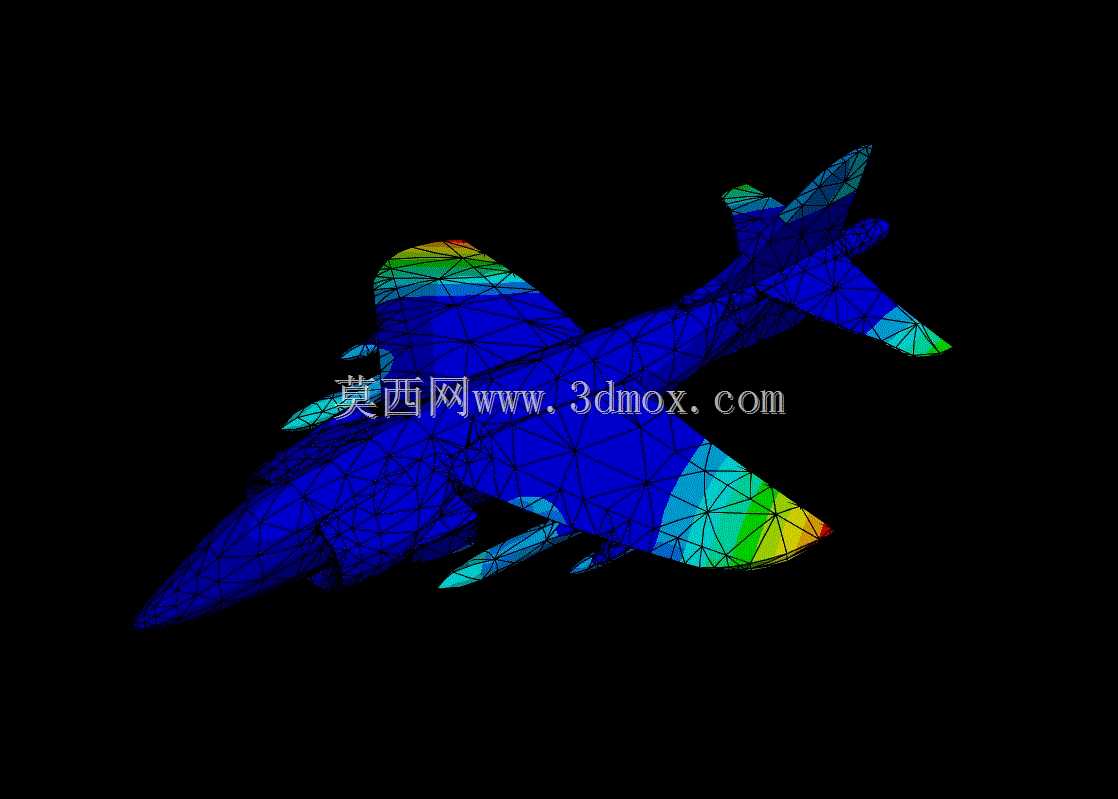

　　模型的设计思路完全遵循有限元模态分析的工程逻辑，首先基于鹞式战机的公开气动外形参数搭建整机几何框架，对机身主承力框、机翼主梁、尾翼连接结构、发动机安装节等关键受力部位做网格加密处理，对非承力的蒙皮、口盖等部位做适当的网格简化，在保证计算精度的前提下控制整体计算规模。模型提取了前六阶整机固有振动频率，覆盖了机翼一阶弯曲、机身扭转、尾翼耦合振动等典型振型，能够直观展示不同频率下整机的形变分布规律，图中展示的彩色云图就是不同振型下的结构位移量分布，蓝色区域为形变较小的承力核心区，绿、黄、红区域为形变量较大的振动敏感部位。

　　从结构边界来看，模型按照实际战机的地面试车、空中自由飞行两种工况设置约束条件，自由飞行状态下释放全机六个自由度，仅约束刚体位移来提取弹性模态，地面试车状态下按照起落架的实际支撑刚度添加弹性约束，能够匹配不同场景下的仿真计算需求。整机的结构尺寸完全参照鹞式战机的实际参数缩放，翼展、机身长度、垂尾高度的比例误差控制在1%以内，保证结构质量分布与实机一致，避免质量偏差带来的模态计算结果失真。

　　在功能特性上，该模型能够直接导入结构动力学仿真软件开展后续计算，既可以基于现有模态结果添加气动载荷计算颤振临界速度，也可以修改局部结构参数对比不同设计方案的振动特性变化，比如调整机翼蒙皮厚度、增加机身框的加强筋、改变发动机安装座的阻尼参数后，重新计算固有频率的偏移量，为结构优化提供量化参考。对于从事飞行器结构设计的工程师而言，这类经过模态验证的整机模型能够大幅减少前期几何建模与网格划分的重复工作量，直接进入参数迭代环节；对于教学场景而言，直观的振型云图能够帮助学习者快速理解模态分析的实际意义，掌握不同振型对应的结构振动规律，避免纯理论学习的抽象感。

　　需要明确的是，该模型为仿真验证用途的简化结构模型，不包含战机内部的航电、管路、操纵系统等细节结构，所有参数设置均服务于模态计算需求，不能直接用于加工制造或气动仿真计算，在使用时需要根据具体的计算目标对局部结构做进一步细化调整，比如针对机翼挂架的振动分析，就需要在挂架连接部位补充局部细节网格，添加挂弹的质量点来匹配实际载荷状态。
