工业电气防护外壳钣金结构设计

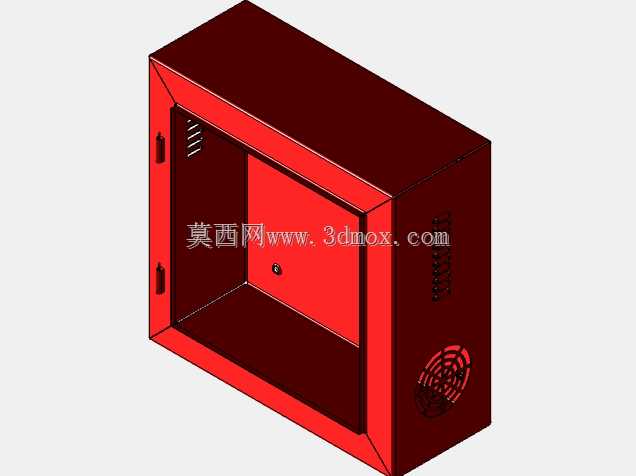

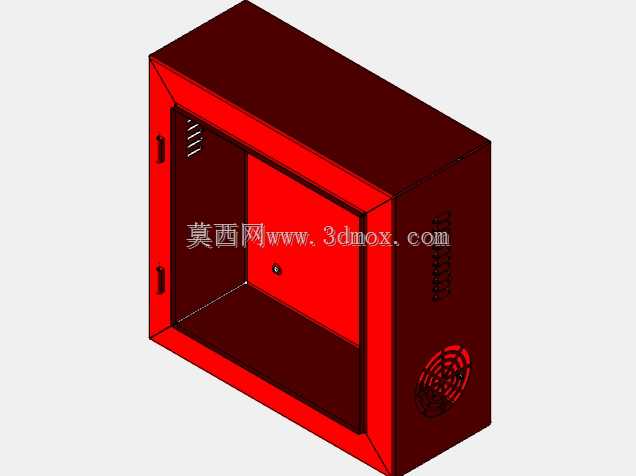

　　在工业配电、车间设备控制、小型电源变压配套场景中，电气外壳是承载核心电气元件、隔绝外部干扰的基础结构件，这类壳体的设计合理性直接决定内部元件的运行稳定性与现场操作的安全性。从实际工程落地角度看，这款外壳采用分体式门板结构，主门板预留锁具安装位，侧边设置内嵌式铰链安装槽，既保证门板开合的顺畅度，也避免外露铰链在车间复杂环境中被磕碰损坏，侧面预留的通风栅格与散热孔位，对应内部变压器、控制元件的散热需求，可在封闭防护的前提下形成稳定的空气对流通道，避免内部积热导致元件性能衰减。

　　设计过程中优先考虑安装边界的适配性，壳体整体采用直角折弯钣金拼接结构，所有折弯边预留标准钣金工艺圆角，避免应力集中导致的焊接变形，内部预留的安装螺柱位按照常规低压电气元件的安装孔距排布，可直接兼容导轨式元件安装、螺钉固定式元件安装两种主流方式，无需二次打孔改孔。门板区域划分出独立的控制面板安装区，该区域做局部内凹处理，既可以嵌入安装按钮、指示灯、显示屏等操作元件，也能避免外部凸起物误碰操作元件引发的设备误动作，内凹区域的边缘做翻边强化处理，提升局部结构强度，避免长期开合门板导致的面板区域变形。

　　从安装场景来看，这款外壳可适配壁挂安装、落地支架安装两种方式，壳体背部预留壁挂挂孔与支架连接孔位，孔位做沉头处理，安装后螺钉头不突出壳体表面，避免积尘与意外刮蹭，壳体的接缝处做折弯咬合结构，配合门板内侧的密封胶条安装槽，可达到基础的防尘防溅效果，适配多数干燥工业车间的使用环境，无需额外做密封改造即可满足常规电气防护等级要求。结构设计时充分考虑钣金加工的工艺性，所有板材拼接采用碰焊后打磨平整的工艺，减少外露焊缝，外表面做喷塑处理的基础预留，红色外观涂层既符合工业电气设备的安全警示配色规范，也能在车间复杂环境中快速识别设备位置，侧面的散热孔采用冲压成型工艺，孔位排布避开内部元件的安装区域，既保证通风面积，也避免外部异物直接掉落至内部元件上。

　　在实际选型配套时，这款外壳可直接作为小型电源变压器的外置防护壳体，也可作为车间单机设备的现场控制箱使用，内部空间预留了走线槽的安装位置，强弱电走线可通过内部预留的分隔筋实现物理隔离，减少信号干扰，门板与壳体之间预留接地端子安装位，可直接连接保护接地线，避免壳体带电引发的安全隐患。不同于通用的标准电控箱，这款外壳的控制面板区域做了针对性的尺寸优化，可适配多数常规尺寸的急停按钮、转换开关、电压电流表的安装，无需额外扩孔，壳体的边角处做圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，整体结构在保证防护强度的前提下尽可能优化板材利用率，减少不必要的材料浪费，适合批量加工生产。
