衬套式防压输送滚轮结构设计

　　在变压器铁芯绕制、箔带输送的生产工序里，带料表面的防压伤防护一直是影响成品绝缘性能的关键细节，这款衬套防压轮正是针对薄型导电带、绝缘箔材输送场景开发的接触式承托部件。不同于常规钢质输送轮直接接触带料易造成压痕、硌伤的问题，这款滚轮外层采用邵氏70A的橙色弹性体材质，接触带料时能通过自身微量形变分散接触压力，避免带材表面出现硬压痕，尤其适配0.1mm以下厚度的铜箔、铝箔以及聚酯绝缘膜的输送工况，在绕线机的带料导向工位、张力缓冲工位都能适配。

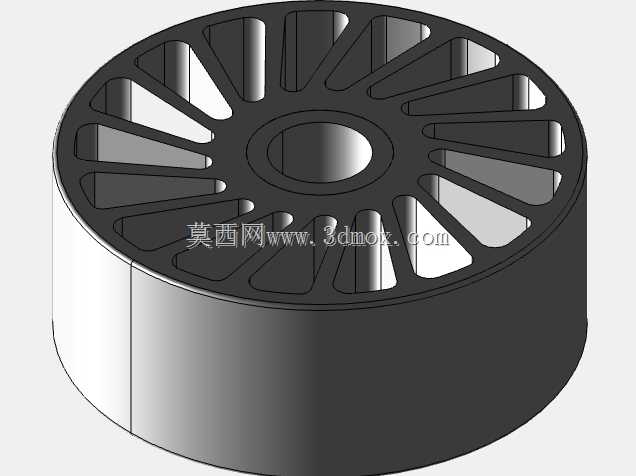

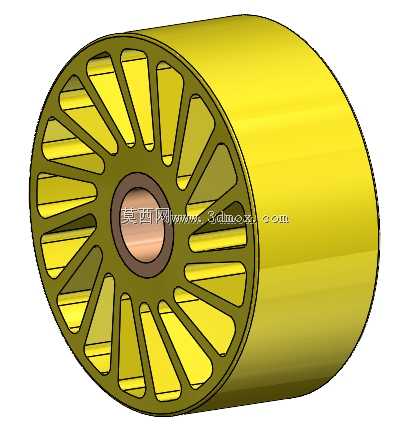

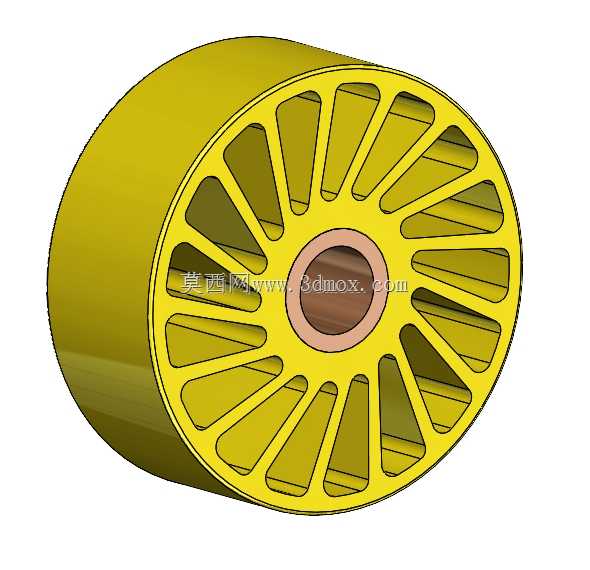

　　从结构设计逻辑来看，这款滚轮采用辐条式镂空轮辐结构，并非实心轮体设计，核心考量是降低滚轮自身转动惯量，在带料高速输送时能快速跟随带料线速度启停，不会因为轮体惯性过大出现带料表面打滑、蹭伤的问题；辐条的排布采用等角度放射状设计，每根辐条的截面做了圆弧过渡处理，避免应力集中导致轮体受径向载荷时出现辐条断裂，同时镂空结构也能减少轮体与空气的接触阻力，长时间高速运转不会出现明显的风噪与振动。轮体中心采用镶嵌式衬套结构，衬套内孔直径为12mm，适配常规的12mm直径导向轴安装，衬套与轮体采用过盈配合压装，衬套材质选用自润滑铜基材质，不需要额外加装轴承就能实现低摩擦转动，减少了装配零件数量，也降低了后期维护的润滑需求，适合在绕制设备内部空间紧凑、不方便频繁加注润滑脂的工位使用。

　　尺寸边界方面，这款滚轮的外径为63.5mm，轮体宽度为25.4mm，安装时需要注意轴端的固定间隙，轮体与两侧安装挡板之间需要预留0.2-0.3mm的轴向窜动间隙，避免轮体受热膨胀后出现卡滞；弹性体层的厚度设计为8mm，既能保证足够的弹性变形量缓冲压力，也不会因为弹性层过厚导致轮体径向跳动过大，影响带料的输送精度。轮体的径向跳动公差控制在0.05mm以内，端面跳动控制在0.08mm以内，保证带料输送时不会出现左右跑偏的问题。

　　在实际应用中，这款滚轮除了变压器绕制工序使用，也能适配其他薄型带材的输送场景，比如锂电池极片输送、薄膜分切设备的导向工位，只要安装轴径匹配、载荷在轮体承受范围内都能通用。设计时特意将弹性体层与轮芯做了粘合处理，避免长时间运转后弹性层与轮芯出现脱层、相对滑动的问题，轮芯采用硬质工程塑料材质，自重比全钢质滚轮轻60%以上，降低了安装轴的承重负荷，也减少了转动时的能耗。辐条的数量经过受力仿真验证，在承受最大50N径向压力时，轮体的最大形变量不超过0.1mm，不会因为形变过大导致带料输送路径偏移，同时辐条之间的镂空空隙也方便日常清理，输送过程中掉落的带材碎屑、粉尘不会积存在轮体内部，避免碎屑硌伤带料表面。

　　安装时需要注意，衬套内孔与安装轴的配合采用间隙配合，间隙值控制在0.01-0.02mm之间，既能保证轮体转动灵活，也不会因为间隙过大出现径向晃动；如果使用环境有较高的耐磨要求，也可以在衬套内部加装微型滑动轴承，进一步提升使用寿命。轮体的橙色弹性体材质具备耐常规工业油污、绝缘的特性，在变压器生产的绝缘漆喷涂、烘干工序附近使用也不会出现材质被腐蚀、变硬的问题，能适应车间内常规的温湿度环境，不需要做额外的防护处理。
