MD-3美国海军后期型牵引车轮组结构

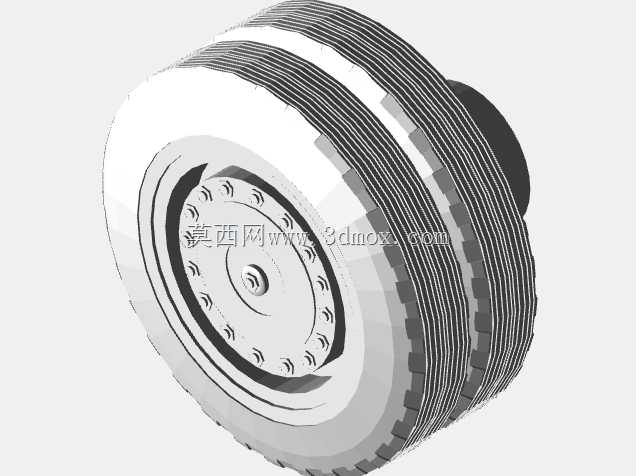

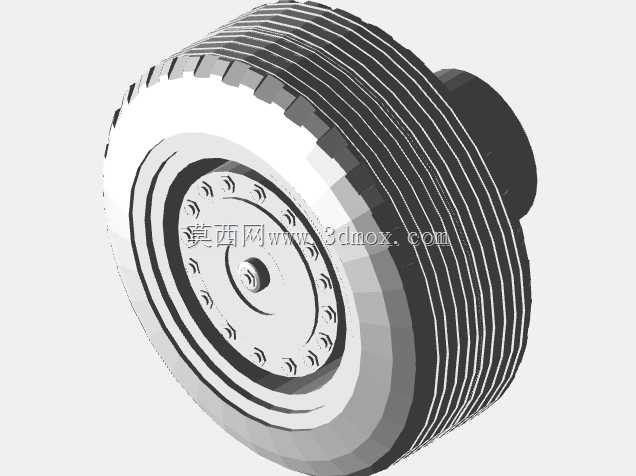

　　本次呈现的轮组结构对应海军岸基场地使用的牵引设备行走端核心部件，这类牵引设备主要承担航母甲板、岸基停机坪区域的舰载机移位、弹药转运拖车牵引、地面保障设备拖带等作业任务，作业场景覆盖高盐雾、大温差的沿海露天场地，对行走部件的耐腐蚀性、重载下的形位稳定性有明确要求。从结构设计逻辑来看，该轮组采用大宽度实心橡胶胎体结构，胎面设置多道环形散热沟槽，一方面是为了在甲板系留区、防滑涂层路面行驶时增大接地摩擦力，避免牵引重载舰载机时出现打滑，另一方面连续的环形沟槽可以快速排走胎面附着的甲板积水、除冰液残留，减少胎面与路面之间的水膜效应。

　　轮毂部分采用分体式压装结构，轮辋与辐板之间通过周向均布的紧固件连接，紧固件的排布避开了制动鼓的安装空间，轮辐中心设置的定位轴台与转向节的配合公差选用H7/k6过渡配合，保证轮组转动时的径向跳动量控制在0.2mm以内，避免高速牵引时出现轮组摆振。从安装边界来看，该轮组的轴向安装总宽度适配MD-3牵引车后期型短款与长款底盘的轮腔空间，轮辋偏距经过匹配计算，保证左右轮距符合甲板作业的通道宽度要求，不会在舰载机机翼下方穿行时出现轮组刮碰机身下部结构的情况。

　　胎体的橡胶配方针对甲板防滑涂层的磨损特性做了调整，邵氏硬度控制在65-70度区间，既保证足够的承载能力，单轮额定静载荷满足1.2吨的设计要求，又能在经过甲板系留槽、接缝凸起位置时产生适度形变，缓冲路面冲击，减少底盘悬架的受力峰值。设计过程中针对后期型车型的使用反馈，调整了轮毂散热筋的排布密度，在轮辋外侧增加了环形散热鳍片结构，连续牵引作业时胎体传导到轮毂的热量可以通过鳍片快速散出，避免制动鼓长时间工作产生的热量累积导致胎体橡胶过早老化。轮组的充气接口（实心胎版本为安装定位销孔）设置在轮辐内侧，避免甲板作业时被系留索、牵引杆意外磕碰损坏，周向布置的紧固件采用防松自锁结构，适配高振动的作业工况，不需要频繁检查复紧。

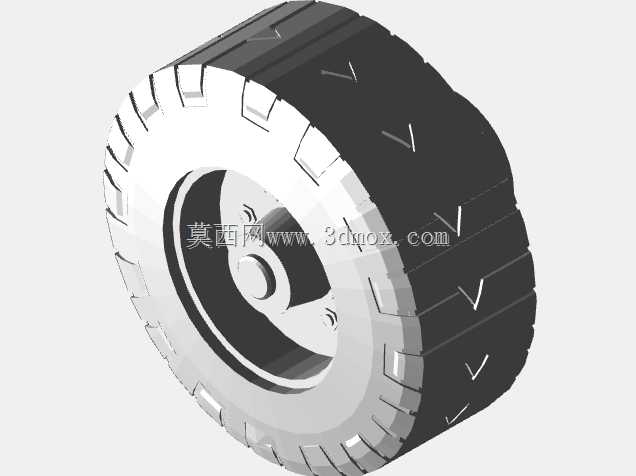

　　在实际使用场景中，这类轮组还要适配不同的地面附着条件，比如机库内的环氧地坪、飞行甲板的防滑粗糙涂层、岸基场地的沥青路面，胎面的花纹深度设计为12mm，正常使用工况下的磨损寿命可以达到3000作业小时，当胎面磨损到剩余2mm深度时，轮辋上的磨损标识会露出，提示地勤人员更换胎体。轮组与转向桥的连接采用圆锥滚子轴承结构，可以承受牵引过程中产生的径向力与轴向冲击力，比如牵引舰载机转向时产生的侧向载荷，轴承的密封结构采用双唇口耐油橡胶密封，能够阻挡盐雾、甲板沙尘进入轴承滚道，延长润滑脂的更换周期。从建模细节来看，结构还原了胎面每一道沟槽的倒角尺寸、轮辐紧固件的沉头结构、轮毂外侧的安装定位刻线，这些细节都是实际维修保养过程中需要用到的对位基准，比如更换胎体时，定位刻线需要与车桥的标记点对齐，保证轮组的动平衡精度满足行驶要求，避免牵引作业时出现异常振动影响挂接精度。
