双动力输出管阵框架越野卡丁车结构

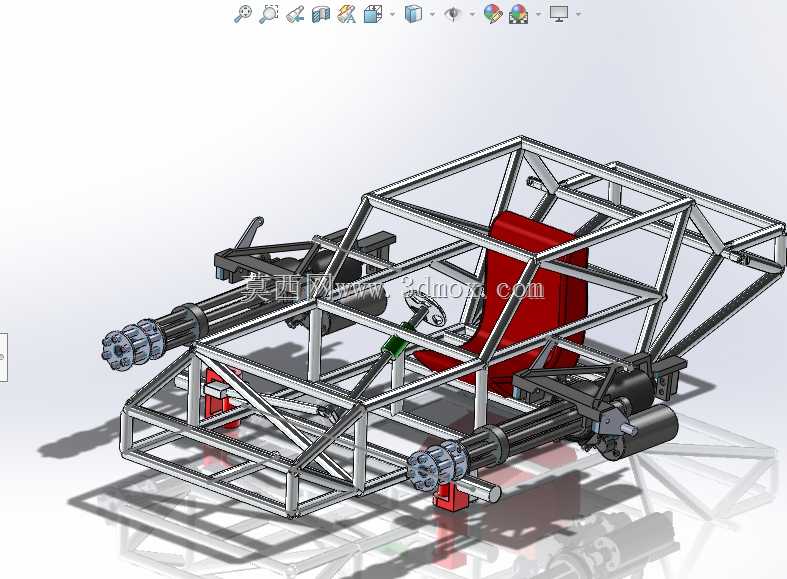

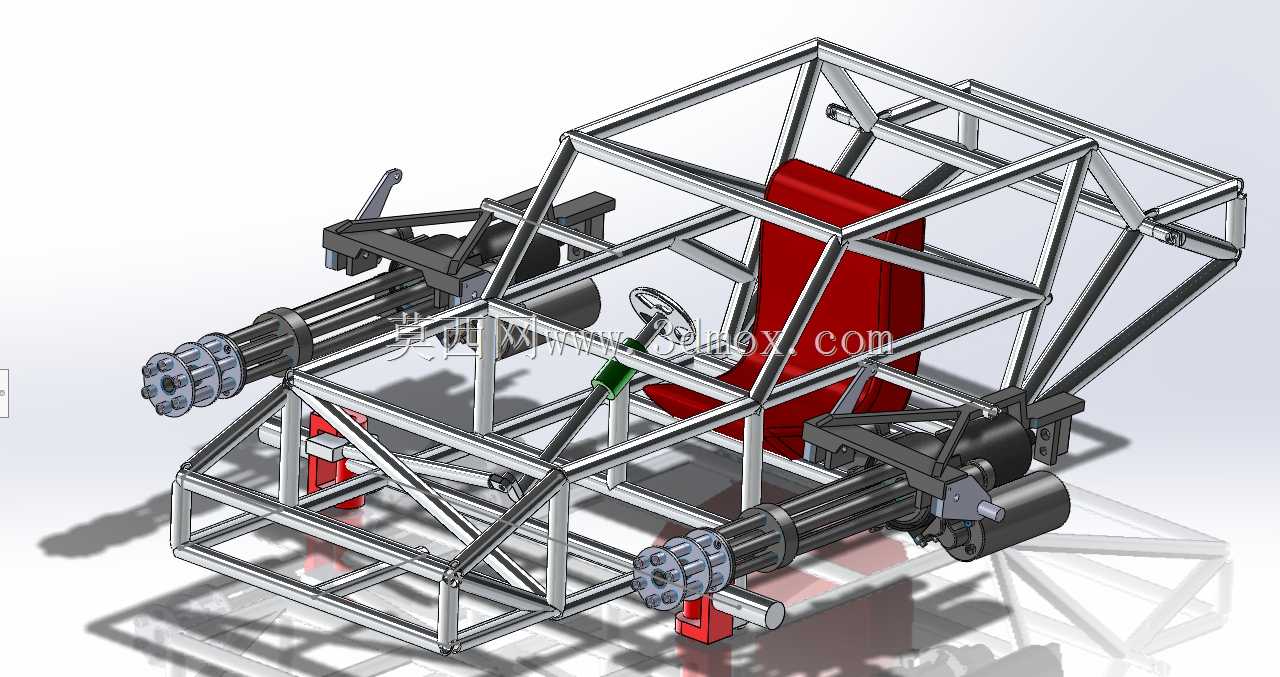

　　这套管阵式卡丁车结构，核心面向非铺装路面的短途越野通行、户外休闲竞技场景设计，区别于常规场地卡丁车的低离地间隙设定，整体采用空间钢管桁架作为承载主体，没有额外设计覆盖式蒙皮支撑结构，所有受力路径均通过不同管径的合金钢管焊接传递，在控制整备质量的同时，能耐受越野场景下的连续冲击载荷。从结构布局来看，驾驶位设置在车架中部靠前位置，座椅采用一体式桶型结构直接固定在主车架横纵梁交汇节点上，避免额外支架带来的应力集中问题，驾驶位周边的管阵同时承担侧防滚架的作用，横向钢管的排布高度刚好覆盖驾驶员躯干侧面，在发生侧倾时能直接传递冲击力，不会出现结构侵入乘员空间的问题。

　　转向系统采用齿轮齿条式结构，转向柱直接连接前轮转向节，没有设置多余的转向助力结构，适配低速越野场景下的直接路感反馈需求，转向节的安装位预留了减震器连接支座，可适配不同行程的阻尼减震器，满足不同颠簸程度路面的通行需求。动力单元采用前后双输出的布局形式，前后端的动力输出轴直接连接对应轴的传动结构，省去了长传动轴带来的动力损耗与布置空间占用，动力单元的安装支座采用厚钢板焊接在车架底部的主纵梁上，安装面预留了多组螺栓孔位，可适配不同尺寸的动力模块换装，不需要对主车架进行切割修改。

　　车架的前后端均设置了突出的防撞结构，前端管阵向前延伸出超过动力单元120mm的距离，在发生正面碰撞时能率先通过钢管变形吸收冲击能量，避免动力单元直接受撞击损坏；后端的管阵结构则围绕后轮传动组件布置，既作为后轮安装的定位基准，也能在追尾场景下保护传动结构。从安装边界来看，整车宽度控制在1400mm以内，轴距控制在1800mm左右，能适配林间小路、山地便道等狭窄非铺装路面的通行需求，车架底部的离地间隙在满载状态下不小于180mm，能覆盖大部分碎石、坑洼路面的通过需求，不会出现底盘托底卡滞的问题。

　　车架的焊接节点均采用相贯线切割处理，钢管对接位置完全贴合，没有额外的补焊垫块，所有受力节点的焊缝均采用满焊工艺，避免应力集中导致的焊缝开裂问题；车架上预留了覆盖件安装孔位，可根据使用需求加装轻量化塑料外壳、防泥板等附属配件，不需要在主结构上额外钻孔破坏结构强度。制动系统的安装位集成在前后动力输出端，采用盘式制动结构，制动卡钳的安装支座直接焊接在车架对应的固定位上，制动管路沿车架钢管内侧排布，通过管卡固定，避免越野场景下飞溅的碎石击打管路造成损坏。油门、制动踏板的安装位设置在驾驶位前方的车架横梁上，踏板角度可通过调整安装孔位适配不同驾驶员的操作习惯，踏板下方预留了足够的脚部活动空间，不会在颠簸路面行驶时出现脚部卡滞的风险。这套结构在设计时没有追求过高的极速表现，而是把核心设计目标放在复杂路面的通过性、结构可靠性上，所有易损部件的安装位都设计了快拆结构，在户外出现故障时可快速更换配件，不需要复杂的专用工具，适配户外越野场景下的维修需求。车架的管阵排布同时考虑了后期改装的拓展性，在主纵梁、横梁上预留了多组通用安装孔位，可加装行李架、额外的照明组件、防护杠等改装配件，不需要对主车架进行二次焊接加工，避免破坏原有结构的应力分布。
