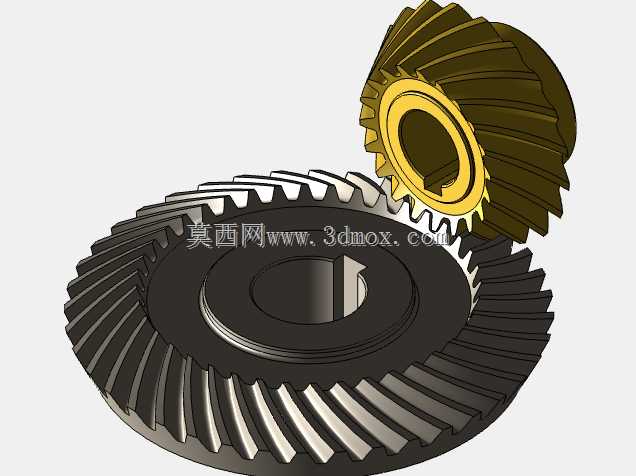

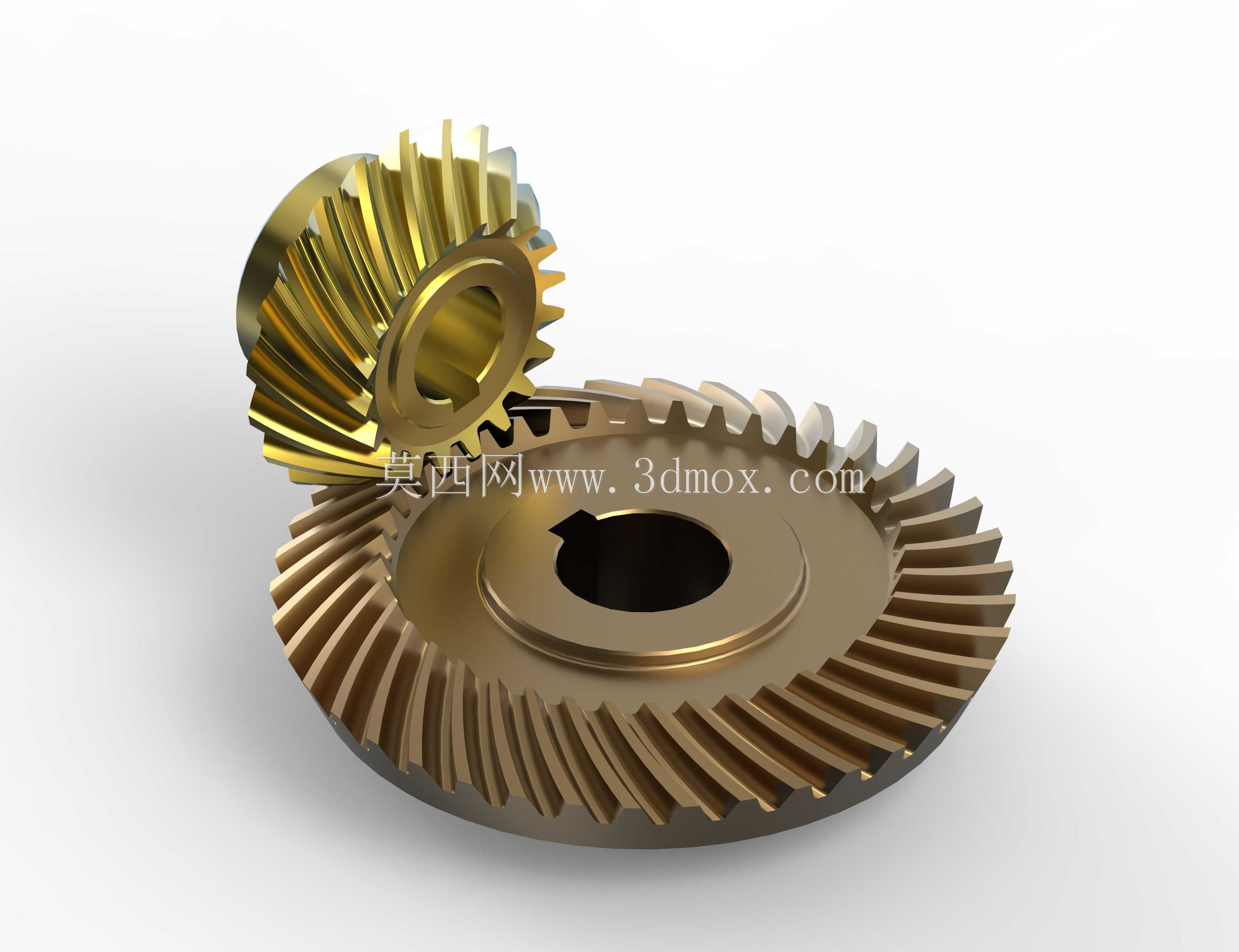

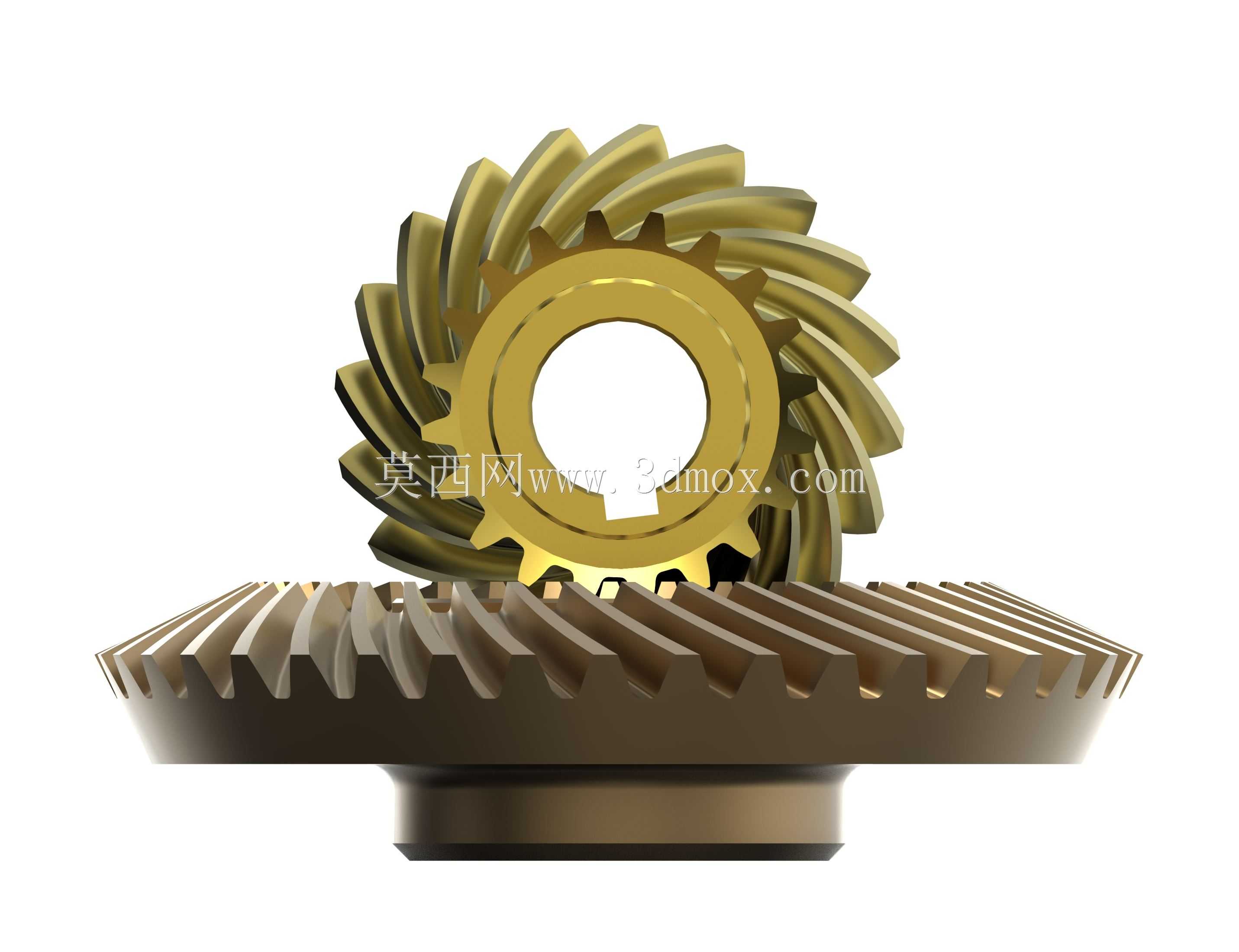

这套准双曲面锥齿轮副的小轮齿数为20,大轮齿数为40,传动比设定为2,属于交错轴传动类的锥齿轮结构,和常规直齿锥齿轮、弧齿锥齿轮的相交轴传动不同,其轴线存在固定偏置距,啮合过程中轮齿的接触线沿齿长方向逐步滑移,重合度比同规格弧齿锥齿轮高出30%左右,运转时的冲击载荷更小,传动平稳性更优,适合中高速、重载的传动场景。
从实际应用场景来看,这类齿轮副广泛用在车辆驱动桥的主减速单元、工业减速机的垂直交错轴传动模块、精密机床的进给传动链中,尤其是对安装空间有严格限制、需要输入输出轴垂直交错且不共面的设备布局里,准双曲面齿轮的偏置特性可以让小轮的支撑跨距设计得更大,提升轴系的刚性,降低运转过程中的轴系挠度变形。
设计过程中首先确定了两轮的分锥角参数,小轮分锥角小于同传动比的弧齿锥齿轮分锥角,因此小轮的轮齿螺旋角更大,啮合时的齿面接触区被调整到齿面中部偏齿根位置,避免边缘接触导致的早期点蚀失效。齿向修形量按照额定载荷下的轮齿弹性变形量设定,补偿受载后齿面的接触偏移,保证满载荷工况下接触斑仍能覆盖70%以上的有效齿面,不会出现齿端接触引发的应力集中。齿廓修缘则针对啮入啮出点做了0.02mm的修形量,削减啮入冲击带来的振动噪声,在1500r/min的输入转速下,传动噪声比同参数直齿锥齿轮低12dB以上。
外形尺寸上,大轮的基准安装端面到节锥顶点的距离按照标准安装距设定,中心孔为通孔设计,孔内带有键槽结构,可直接通过平键和输出轴连接,安装时大轮的背锥面和轴肩贴合,轴向定位靠轴端挡圈锁紧即可。小轮的轴颈直径按照额定扭矩下的扭转强度计算,配合轴承位的直径公差取m6级,和圆锥滚子轴承内圈过盈配合,保证支撑刚性。两轮的啮合侧隙控制在0.12-0.18mm之间,既可以补偿热膨胀带来的间隙变化,也能保证齿面间形成稳定的润滑油膜,避免干摩擦。
安装边界方面,这套齿轮副对壳体的安装孔位同轴度要求为0.02mm,两轴线的偏置距公差控制在±0.03mm以内,轴线垂直度公差不超过0.01mm/100mm,安装时需要通过调整垫片厚度来控制两轮的啮合位置,在轻载下观察接触斑位置,逐步调整到齿面中部区域。和普通蜗轮蜗杆传动相比,这套准双曲面齿轮副的传动效率可达96%以上,远高于普通圆柱蜗杆传动的70%-80%,同时耐磨性能更好,使用寿命更长,适合长期连续运转的工况。轮齿的加工采用展成法铣齿工艺,齿面经渗碳淬火处理后硬度可达HRC58-62,芯部韧性保持在HRC30-35,既保证齿面的耐磨性能,也能承受一定的冲击载荷,避免轮齿断裂。在实际选型时,需要根据设备的额定输入扭矩、最高转速、工况系数来校核轮齿的接触强度和弯曲强度,这套齿数比的齿轮副适合输入扭矩不超过260N·m的工况,过载能力为额定载荷的2.5倍,可满足短时峰值载荷的使用需求。
