38kHz贴片式红外接收头电子元件结构

　　在消费电子、工业控制的红外信号交互场景里，这类38kHz载频的贴片红外接收头是红外信号链路里的核心接收端器件，日常接触的家电红外遥控、工业设备红外触发、智能门禁红外感应、玩具红外信号传输场景里，都能见到同规格器件的应用。不同于直插式封装的接收头，这款贴片封装的器件专门为高密度PCB布局设计，在板上占用的投影面积极小，适合智能穿戴、小型智能家居模组这类对安装空间有严苛要求的产品使用。

　　从功能特性来看，这款接收头内部集成了红外光电二极管、前置放大电路、带通滤波、解调电路，不需要外部额外搭建信号调理电路，就能直接输出解调后的数字信号给后端MCU，能大幅简化外围电路的设计工作量。38kHz的载频匹配是目前民用红外遥控领域的通用标准，市面上绝大多数家电遥控器、工业红外遥控器都采用这个载频发射信号，器件的带通滤波特性可以精准过滤环境里的红外杂波，比如日常照明的红外辐射、阳光里的红外成分，避免出现误触发或者信号接收灵敏度下降的问题。

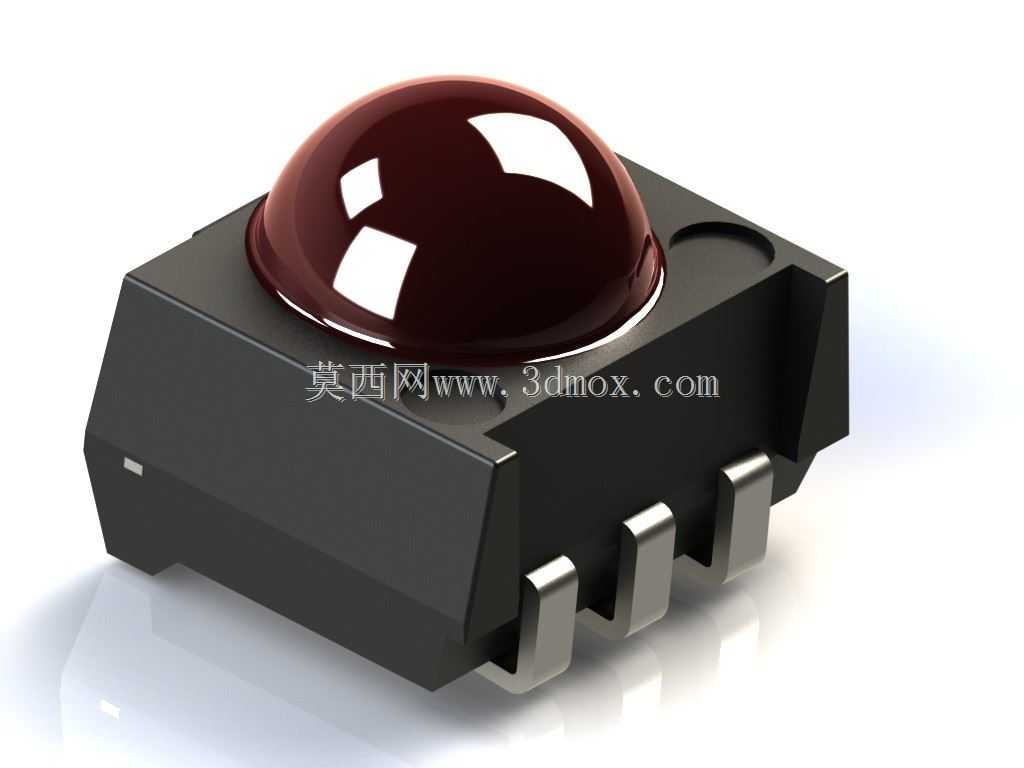

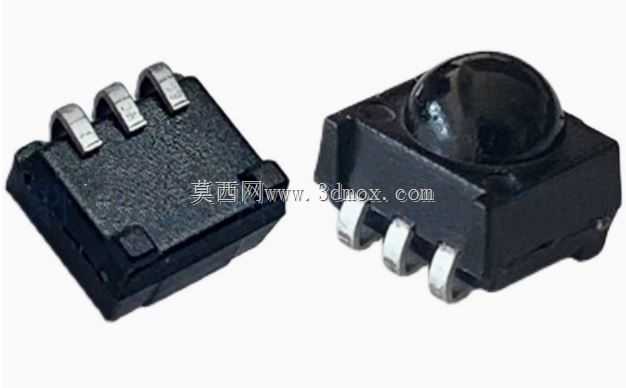

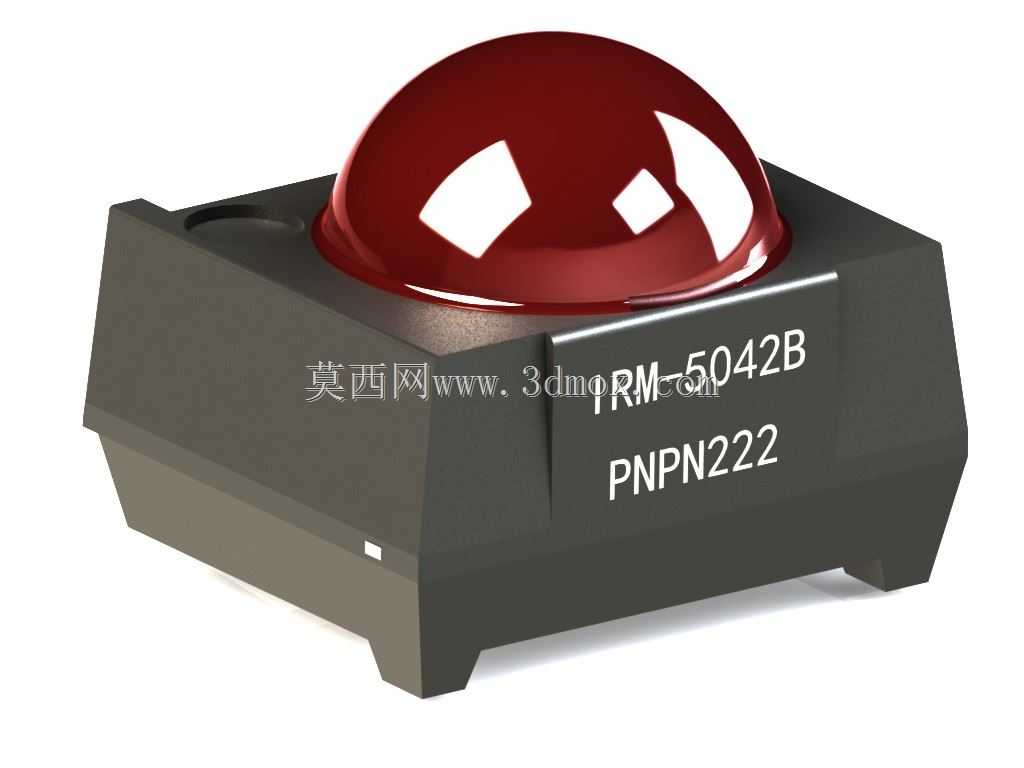

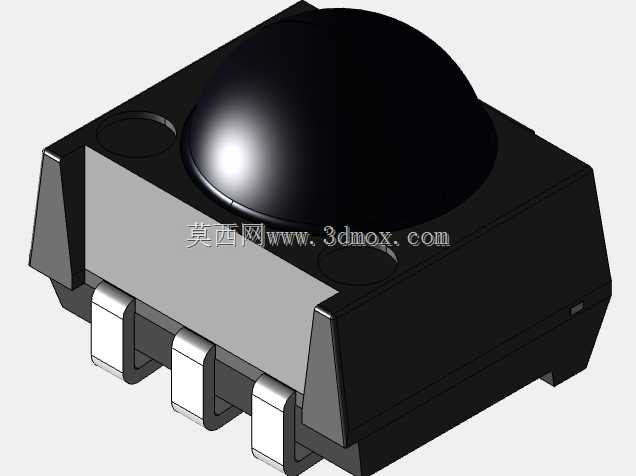

　　做这款元件的三维建模时，首先要优先保证安装边界的尺寸精度，毕竟是SMT贴装器件，焊盘的位置、引脚的共面度、封装本体的高度公差都会直接影响SMT产线的贴装良率。建模时先以引脚的安装基准面为坐标原点，先确定三个贴片引脚的中心间距、引脚宽度、引脚伸出本体的长度，这些尺寸直接对应PCB封装的焊盘设计，一旦出现偏差，就会导致回流焊时出现虚焊、立碑等贴装缺陷。本体部分的建模要区分两个视角的结构：接收面的半球形透镜是核心结构，这个透镜的作用是汇聚空间里的红外信号到内部的光电二极管上，建模时要保证球面的曲率和实际器件一致，不能随意简化成平面，否则后续做结构干涉检查时，会误判透镜和上方壳体红外窗口的间隙，实际生产中如果透镜和壳体窗口间隙过小，会挤压透镜导致接收角度偏移，间隙过大则会降低信号接收强度。背面的定位凸点结构也要准确还原，这个结构是SMT贴装时的视觉定位标识，同时也能在回流焊过程中防止器件出现移位。

　　实际选型应用时，要注意这款器件的安装方向，接收透镜的中心轴线要对准红外信号的发射方向，通常在产品壳体上对应位置要开设红外透射窗口，窗口材质要选用能透过38kHz红外波段的PC或者PMMA材料，不能用普通的不透红外塑料，否则会导致信号接收距离大幅缩短。在PCB布局时，接收头的周边要尽量远离发热元件，比如功率电阻、电源芯片，热源产生的红外辐射会形成持续的噪声干扰，降低接收灵敏度；同时也要远离高频信号走线，比如开关电源的功率走线、高速数字信号线，避免电磁干扰串入接收头的内部放大电路，导致信号解调出错。

　　从安装尺寸边界来看，这款贴片器件的本体高度控制在极低的范围内，适合超薄类电子产品的堆叠设计，引脚采用鸥翼型贴片结构，焊接后的机械强度足够，能满足日常消费电子的抗振动要求，不需要额外做点胶固定。建模时还原的引脚弯折弧度也要和实际器件一致，弯折处的圆角如果做的过小，会在结构应力仿真时出现错误的应力集中结果，误导后续的可靠性判断。另外，本体侧面的脱模斜度、边角的圆角细节也不能忽略，这些细节在做整机装配的干涉检查时，能避免出现虚拟装配时无干涉、实际装配时出现卡滞的问题，尤其是在紧凑的便携产品内部，零点几毫米的尺寸偏差就可能导致整个PCB组件无法装入壳体。

　　在做红外接收相关的产品结构设计时，这类接收头的三维模型是PCB布局、壳体结构设计的基础参考，准确的模型能帮助结构工程师提前确认接收角度范围，在设计阶段就调整壳体窗口的位置和大小，保证产品组装完成后，红外接收的角度范围能覆盖设计要求，不需要后期开模后再反复修模调整窗口位置。同时，准确的模型也能帮助电子工程师在PCB布局时提前预留好器件的放置空间，避免和周边的电容、电阻、接插件出现位置冲突，减少PCB打样后的改版次数。
