电源变压器用抱箍式钣金安装固定支架

　　这款抱箍式钣金安装支架，是小功率工频电源变压器在板载安装场景下的核心配套固定部件，主要应用于工业控制电源模块、小型工控设备内置供电单元、低压配电辅助供电回路这类需要将变压器牢靠固定在设备安装基板上的场景，解决圆柱形绕组变压器无专用安装位、运行时易受振动移位的实际工程问题。

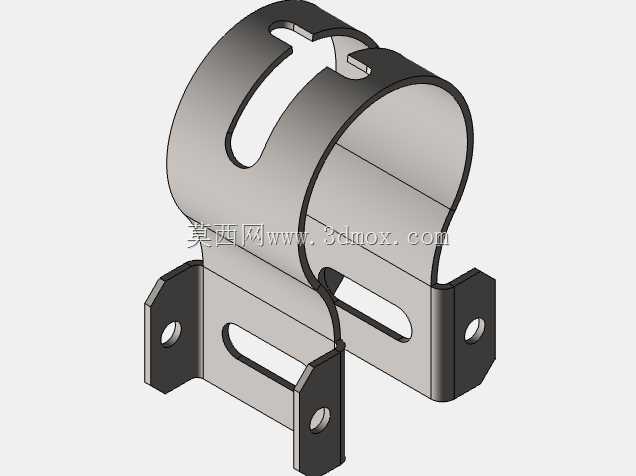

　　从实际使用的功能逻辑来看，该支架采用上下一体化钣金折弯成型结构，上半部分为开口式圆弧抱箍腔体，圆弧内径匹配常规EI型、R型小型电源变压器的圆柱形绕组外径，抱箍侧壁开设的两处对称U型避让槽，一方面是为了适配变压器绕组引出线的走线需求，避免安装时线材被钣金锐边割破绝缘层，另一方面也能在抱箍抱紧变压器时提供微量的形变余量，抵消钣金折弯的尺寸公差，保证抱紧力均匀分布在变压器壳体表面，不会出现局部应力集中压坏绕组外层绝缘纸的问题。下半部分为双侧带安装耳的固定底座，两个安装耳分别向两侧水平伸出，每个安装耳上都预制了圆形安装过孔与长条形调节腰孔，圆形孔用于快速定位打螺丝，腰孔则可以补偿安装基板上的孔位加工误差，哪怕基板孔位存在0.5-1mm的位置偏差，也能顺利完成装配，不需要二次扩孔返工。

　　在设计思路上，这款支架完全遵循钣金冲压加工的工艺要求，所有折弯处都预留了合理的内R角，避免折弯时出现应力集中导致的开裂问题，整体采用单张钣金板材经落料、冲孔、折弯三道核心工序即可成型，不需要额外的焊接、铆接工序，加工成本低，适合批量生产。抱箍与底座的连接过渡段采用斜向折弯加强结构，不需要额外增加加强筋，就能提升支架整体的抗扭强度，哪怕变压器重量达到1-2kg，在设备运输过程中承受持续振动，也不会出现支架变形、变压器脱落的问题。

　　从安装边界尺寸来看，抱箍部分的圆弧内径适配直径40-50mm的圆柱形变压器壳体，整体安装高度控制在60mm以内，双侧安装耳的总宽度为72mm，安装孔中心距为60mm，适配设备内部常见的安装孔位布局，底座与安装基板贴合的平面平面度控制在0.2mm以内，保证安装后支架不会出现翘曲，抱箍的圆弧面与变压器壳体的贴合面积超过80%，抱紧后不会出现松动。支架表面采用常规镀锌钝化处理，具备基础的防锈能力，适合在设备内部干燥的工作环境下长期使用，不需要额外做表面喷涂处理，兼顾成本与实用性。

　　在实际装配过程中，只需要先将变压器推入抱箍腔体内，调整好引出线的位置对准U型槽，再通过安装耳上的螺丝将支架固定在设备的安装底板或者PCB板的固定柱上即可，装配效率高，不需要额外的绑扎带或者固定胶，后期维护拆卸也十分方便，松开安装螺丝就能直接取出变压器，不会对周边元器件造成干涉。
