双端带孔连接支架注塑模具结构设计

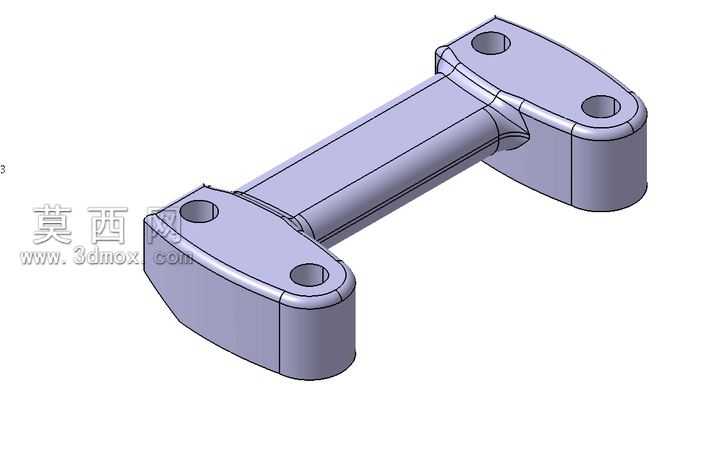

本次设计的双端带孔连接支架注塑模具，围绕目标零件的结构特征开展全流程三维建模工作，首先在建模阶段对零件本体进行结构拆解：该零件整体为对称式长条形结构，中部为等截面矩形连接梁，两端为带圆弧过渡的安装座，每个安装座上对称分布两个贯通安装孔，安装座边缘做了圆角顺滑处理，避免注塑成型后出现应力集中与锐边缺陷。建模过程中优先采用参数化草图绘制方式，先绘制零件的中心对称基准面，在基准面上勾勒出中部梁体与两端安装座的外轮廓线，通过凸台拉伸命令生成零件的基础实体，随后对两端安装座的安装孔位置进行孔特征定位，采用贯通切除命令生成四个安装孔，再对所有棱边位置添加对应半径的圆角特征，还原零件的顺滑外观，同时匹配注塑成型的工艺要求，避免尖角位置出现填充不足的问题。在模具结构设计层面，首先对零件进行拔模分析，确认零件的开模方向沿梁体的垂直方向，两端安装孔的轴线与开模方向平行，无需设计复杂的侧向抽芯机构，仅需在动模侧设置对应位置的型芯成型安装孔结构，定模侧加工出与零件外轮廓匹配的型腔。分型面选择沿零件的最大轮廓线位置进行拆分，确保开模过程中零件能够顺利留在动模侧，方便后续顶出机构将零件推出。材质选择上，零件本体采用常用的工程塑料ABS材质，在渲染阶段为零件赋予浅灰蓝色的哑光塑料材质，添加合适的环境光源，清晰展现零件的结构轮廓与圆角过渡细节，同时对模具的型腔、型芯部分分别赋予模具钢材质，还原模具的金属质感。设计过程中重点考量了注塑成型的工艺合理性：对零件的壁厚进行均匀性校验，中部梁体与两端安装座的壁厚保持一致，避免注塑过程中因壁厚差异导致的缩痕、翘曲缺陷；对浇口位置进行模拟分析，选择在中部梁体的侧边缘位置设置侧浇口，确保熔融塑料能够均匀填充到型腔的各个位置，填充过程中不会出现困气、短射的问题；冷却水路沿型腔与型芯的轮廓均匀排布，保证模具成型过程中温度均匀，提升零件的成型精度与生产效率。整套模具结构紧凑，无多余复杂机构，能够满足该连接支架零件的批量注塑生产需求，建模过程中所有特征均采用全参数化设计，后续若需要调整零件的尺寸参数，仅需修改对应草图的尺寸数值即可快速更新零件与模具的对应结构，大幅提升设计迭代的效率。
