剖视结构活塞组件三维设计数模

　　在往复式动力机械的结构设计环节，活塞组件是直接决定动力转换效率、运行可靠性的核心运动部件，这套采用半剖视呈现的活塞数模，完整还原了活塞本体、活塞环槽、活塞销座的全部结构细节，可直接用于内燃机动力方案选型、运动仿真验证、维修拆装教学等多个场景。从实际应用场景来看，这类活塞结构广泛适配小排量通用汽油机、小型空气压缩机、微型液压往复泵等设备，在设备运行过程中，活塞需要在缸筒内完成高频往复直线运动，配合活塞环实现燃烧室密封、热量传导、动力传递的核心功能，其结构设计的合理性直接影响设备的压缩比、泄漏率、运行噪声与使用寿命。

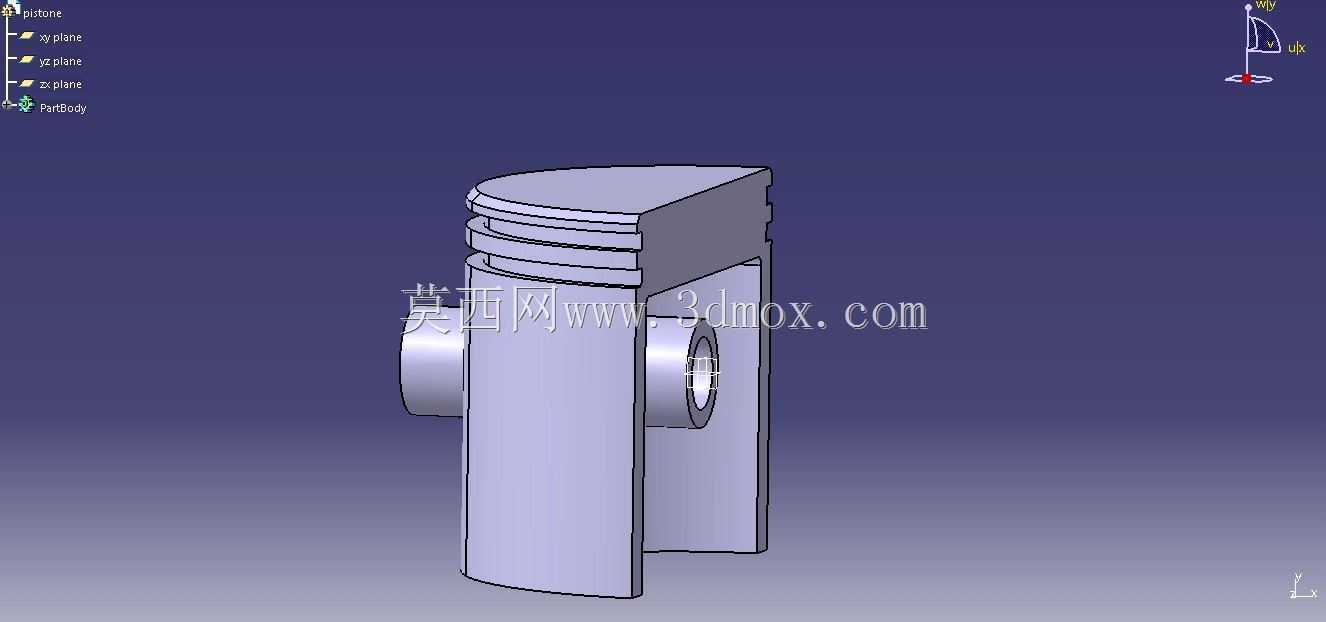

　　从功能特性来看，数模还原的活塞头部设置了三道环槽结构，上部两道环槽用于安装气环，实现燃烧室与曲轴箱之间的气体密封，避免压缩过程中出现燃气窜漏导致动力损失，最下部环槽用于安装油环，可在往复运动过程中刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧造成积碳。活塞裙部采用了半剖展示的薄壁筒式结构，设计过程中充分考虑了热膨胀余量，裙部型线并非正圆柱结构，而是根据工作状态下的热变形、侧压力分布做了适配性修型，保证热态工况下活塞与缸筒的配合间隙处于合理区间，避免冷态敲缸、热态拉缸的故障出现。活塞销座采用对称布置的凸台结构，销孔内部做了高精度的同轴度约束设计，用于安装活塞销实现活塞与连杆的铰接连接，销座与活塞本体的过渡位置做了圆弧过渡处理，可有效分散往复运动过程中的应力集中，避免高频交变载荷下出现销座开裂的失效问题。

　　从设计思路层面，这套数模采用半剖的展示形式，并非单纯为了视觉呈现效果，而是在建模阶段就同步考虑了结构验证的需求：通过半剖视角可以直接观察活塞内部的壁厚分布、销座加强筋的布置位置、环槽的深度与宽度尺寸，无需额外做剖面操作即可快速核对内部结构是否符合设计要求。建模过程中对活塞的各个配合面做了明确的公差预留：环槽的宽度尺寸根据活塞环的标准安装间隙做了适配，保证活塞环在环槽内可正常浮动同时不会出现过大的轴向窜动；销孔的尺寸按照过渡配合的公差带设计，保证活塞销安装后可在连杆小头衬套内正常转动，同时不会出现松旷异响；裙部的外径尺寸根据缸筒的配合间隙要求，预留了合理的热膨胀量，兼顾冷启动性能与热态运行稳定性。

　　从外形尺寸与安装边界来看，这套活塞的整体外径适配标准系列的缸筒尺寸，活塞总高度满足往复运动的行程要求，不会出现运动过程中活塞撞气门、碰曲轴平衡块的干涉问题。安装边界上，活塞销孔的中心高度、销孔直径与对应规格的连杆小头尺寸完全匹配，活塞环槽的尺寸适配标准规格的气环与油环，无需额外修改即可直接用于同缸径规格的动力设备装配仿真。在实际工程应用中，这类数模可直接导入运动仿真软件，添加曲柄连杆机构的运动约束后，即可验证活塞往复运动过程中的干涉情况、侧压力变化规律，也可导入有限元分析软件，施加燃气爆发压力、往复惯性力、热载荷等边界条件，校核活塞不同位置的应力分布与变形量，为后续的结构优化提供数据支撑。对于设备维修场景，该数模可作为配件测绘的基准参考，快速核对配件尺寸是否符合原厂要求，避免错装配件导致的设备故障。
