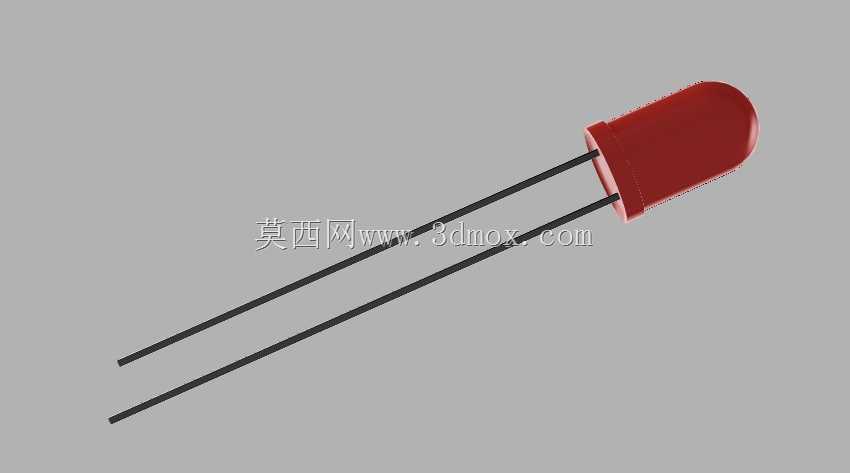

5mm直插红发红发光二极管结构模型

　　日常做消费类电子、工控指示面板的结构设计时，直插式5mm红光是绕不开的基础元器件，很多刚入行的结构工程师容易忽略这类小元件的安装边界，导致后期开模后出现灯珠顶到面板透光片、引脚过孔间距不匹配、波峰焊后引脚干涉外壳的问题，这个模型完全还原了实物的结构细节，能直接导入装配体做干涉检查，省去自己测绘元件的时间。先从实际应用场景说，这类5mm红发红直插LED的适用范围极广，小到插排的电源指示灯、家电的待机状态提示，大到工控柜的故障告警灯、户外小型设备的运行状态指示，甚至学生做电子竞赛的原型机、DIY小制作的光源指示，都会用到这个规格的元件，它的发光角度、引脚强度、封装尺寸经过几十年的市场验证，是直插LED里最通用的规格之一，没有特殊光学要求的指示场景基本都能适配。再讲产品本身的功能特性，红发红封装的优势在于不需要额外加滤色层，封装胶体本身带红色色母，未通电时外观就是统一的红色，不会出现透明封装加白灯再贴红膜的透光不均问题，发光时波长集中在620-625nm区间，人眼对这个波段的红光敏感度高，哪怕环境光较强的场景下，也能清晰识别亮灭状态，同时直插封装的引脚采用镀锡铜包钢材质，既保证了焊接时的上锡速度，也有足够的机械强度，手工插件或者波峰焊时不会轻易弯折变形。

　　关于设计思路，这个模型完全按照实物的公差中位值建模，首先是头部的椭圆柱封装部分，直径严格控制在4.9-5.1mm的通用公差范围内，头部圆弧的R角和实物一致，不会出现建模时头部做的过圆或者过平，导致和面板的灯位沉台不匹配的问题；引脚部分的长度还原了常规长脚规格的25mm左右长度，两根引脚的中心距严格做到2.54mm，刚好匹配通用万能板、PCB标准孔距的设计要求，同时区分了正负极引脚的长度差异，长脚为正极短脚为负极，建模时也还原了引脚根部和封装胶体衔接的凸台结构，这个细节很多自建模型都会漏掉，实际做PCB封装的时候如果忽略这个凸台的直径，会导致插件时灯珠插不到位，浮高超过工艺允许的0.5mm范围。再说到外形尺寸和安装边界，做结构设计时首先要注意头部的安装空间，若采用面板直插式安装，面板上的灯珠过孔建议开5.2-5.3mm，比灯珠头部直径大0.2mm左右，既方便装配时的公差补偿，也不会出现孔位过大导致灯珠歪斜的问题；如果是加灯座的安装方式，要预留出灯座的壁厚空间，整体灯位的开孔直径要做到8mm左右，同时要注意灯珠伸出面板的高度，常规安装时头部伸出面板0.5-1mm即可，伸的过长容易被外力碰坏，伸的过短会导致侧面漏光，指示效果变差。

　　引脚部分的折弯也有讲究，若PCB和面板之间有距离需要折弯引脚，折弯位置距离封装胶体根部至少要留2mm以上的距离，避免折弯时应力集中导致胶体内部的金线断裂，造成死灯问题，建模时也预留了引脚折弯的空间参考，导入装配体后可以直接模拟折弯后的状态，检查是否和周边的电容、电阻等其他元件出现干涉。另外还要注意焊接时的温度边界，这类直插LED的封装胶体耐温上限在260℃左右，波峰焊的时间不能超过3秒，手工焊接时烙铁温度建议控制在320℃以内，焊接时间不超过2秒，不过这些工艺参数虽然不会在模型里直接体现，但建模时已经按照实际元件的耐温结构做了胶体和引脚的衔接部分还原，方便结构工程师在做热仿真的时候参考材料分布。

　　很多工程师做小设备的结构设计时，习惯直接调用元件库的简化模型，往往会忽略引脚的线径细节，这个模型里的引脚线径严格按照0.5mm的实物尺寸建模，做PCB过孔设计的时候就可以直接参考，过孔直径开0.8mm即可，不会出现过孔开小了插不进去，或者开过大了焊接时焊锡流到背面的问题。还有一个容易忽略的细节是灯珠的发光角度，5mm直插红光的常规发光角度是20-30度，属于聚光型，做面板指示的时候不需要额外加聚光透镜就能有清晰的光点，如果需要大角度发光的场景就要选磨砂封装的型号，但这个模型还原的是常规透明红封装的结构，表面的光学曲面和实物一致，做光学仿真的时候也能直接用。在做整机装配的时候，还要考虑灯珠和透光片之间的距离，一般建议距离控制在1-2mm，距离过远会导致光点发散，看起来模糊，距离过近容易在运输震动时灯珠摩擦透光片，留下划痕影响外观，模型里的头部高度是8.7mm左右，加上引脚的安装高度，可以直接算出和透光片的间隙，不需要再反复核对实物尺寸。对于做教学演示或者三维建模练习的用户来说，这个模型的结构拆分也很清晰，封装胶体、内部芯片、引脚三个部分是独立的实体，可以直接用来做剖视演示，讲解直插LED的内部结构，比单纯的平面示意图直观很多。
