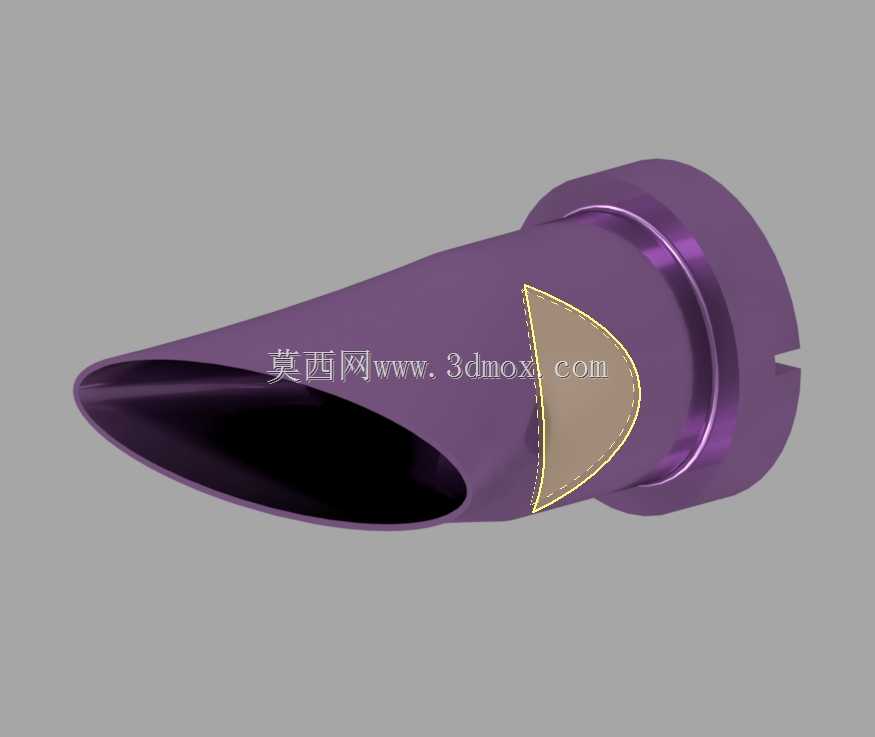

可拆卸式锥面导流快接端头结构

　　这类可拆卸端头主要应用在流体输送管路的末端接驳场景，常见于工业吸尘管路、低压送风管道、小型粉体输送管线的末端作业段，用来实现管路与作业执行端的快速对接与拆卸，无需额外工具即可完成端头更换，适配不同工况下的作业端头切换需求。从结构功能来看，该端头采用锥面收口设计，入口端做了大圆角过渡处理，能够有效降低流体进入管路时的局部阻力，减少紊流产生，在输送含尘气体、轻质粉体时，可避免物料在接口位置堆积卡滞；端头尾部设置了带开口的法兰式安装边，安装时可通过卡箍或快装抱箍与主路管路连接，开口结构能够补偿一定的安装公差，适配管壁存在轻微尺寸偏差的配套管路，安装后靠锥面与管路内壁的贴合实现径向定位，不会出现运行过程中端头偏移脱落的问题。

　　设计过程中重点考量了Loft放样特征的圆角过渡范围，锥面与尾部安装法兰的衔接位置采用渐变曲率的圆角过渡，而非固定半径圆角，这一处理能够避免应力集中问题，在采用注塑或3D打印工艺加工时，可减少壁厚不均导致的缩痕、翘曲缺陷，同时在流体经过该位置时，不会出现直角结构带来的流道突变，降低流动噪声与压力损失。从安装边界来看，端头整体为回转类结构，最大外径位于尾部安装法兰位置，锥段长度占整体长度的七成以上，最小开口直径位于端头最前端，安装时需保证前端伸出管路端面一定距离，避免管路端面遮挡导流锥面，影响流体导入效果；安装边的开口槽宽度适配常规快装卡箍的锁紧螺栓尺寸，无需对现有管路连接结构做改造即可直接替换原有普通端头。

　　实际使用中，该类可拆卸端头可根据作业需求更换不同前端开口形状的同规格部件，比如需要扁口吸嘴时可直接替换对应端头，无需更换整段管路，能够大幅降低现场运维的配件储备成本，更换过程仅需松开卡箍即可完成，单人操作耗时不超过半分钟，适合需要频繁切换作业端头的移动式吸尘、送风设备使用。结构上的分体式密封面设计，让端头在反复拆装后仍能保持可靠的密封性能，锥面与管路内壁的贴合面为线性接触，相比平面密封结构，对接触面的加工精度要求更低，即使存在轻微的磕碰划痕，也不会出现明显的泄漏问题，适配车间等复杂作业环境下的使用需求，无需担心日常使用中的轻微碰撞导致部件失效。

　　在建模逻辑上，该结构优先绘制两端的截面轮廓，通过放样特征生成主体锥面，再对衔接位置做变半径圆角处理，最后切除尾部安装边的开口槽，整个建模过程参数化关联，修改前端开口尺寸或锥段角度时，仅需调整对应草图参数即可快速生成新的衍生型号，无需重新搭建整体特征树，能够大幅缩短同系列不同规格端头的设计周期。
