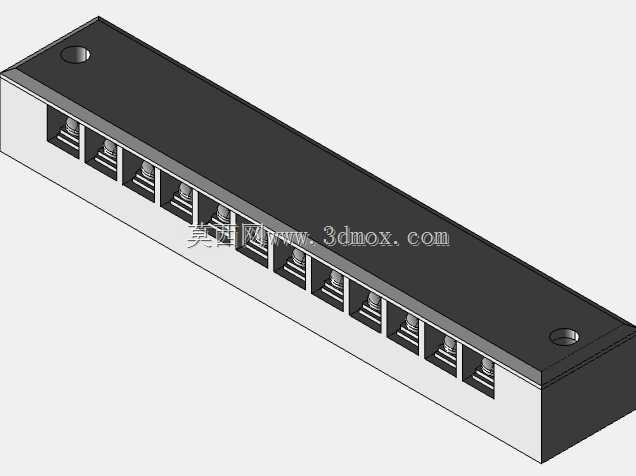

12位M4螺钉接线针盖端子结构设计

　　这款12位针盖式接线端子，是面向低压配电、工业控制回路信号与动力转接场景开发的连接件，日常在自动化控制柜内部IO信号转接、小型电源分配回路、测试治具接线工位都能见到它的身影，核心作用是实现多回路导线的可靠压接固定，同时通过针盖结构避免相邻接线位的误触碰、金属碎屑搭接造成的短路风险。从结构设计逻辑来看，整体采用长条形一体化基座布局，12个接线位沿长度方向等距排布，每个接线位配套独立的M4锁紧螺钉，适配线径范围覆盖0.5-4平方毫米的多股铜芯导线，螺钉拧紧时的压接力经过结构校核，既不会因为压力过大压断铜丝，也能保证足够的接触压力，避免长期通电振动场景下出现接线松动、接触电阻过大发热的问题。

　　基座主体采用绝缘工程塑料注塑成型，材料选型兼顾了UL94-V0级阻燃要求与常温下的结构刚性，表面做了哑光磨砂处理，减少车间环境下的灰尘附着，相邻接线位之间设置了凸起的绝缘隔筋，隔筋高度略高于螺钉锁紧后的最高平面，哪怕安装时导线铜丝有少量外露，也不会跨接至相邻回路，大幅降低柜内接线的故障概率。两端预留的沉头安装孔是整个结构的安装基准，孔位适配M3规格的安装螺钉，沉孔设计可以让螺钉头完全埋入基座平面，不会突出表面干涉后续的导线插拔或者相邻部件的安装，安装孔的中心距经过标准化匹配，既可以直接固定在控制柜内的标准DIN导轨附件上，也可以通过螺丝直接锁在绝缘安装板表面，适配不同的安装场景。

　　从安装边界尺寸来看，整体宽度方向的尺寸控制得非常紧凑，不会占用过多柜内的横向安装空间，长度方向严格按照12位接线位的等距排布计算，每个接线位的中心距符合通用接线端子的间距标准，和同规格的其他品牌端子可以并排安装互换，不需要重新调整安装孔位。针盖部分的设计是这款端子的核心特点，和普通裸露式接线端子不同，每个接线位上方的针盖和基座采用卡扣式连接，接线完成后可以将针盖扣合，只留出导线引出的缺口，既可以防止运维过程中螺丝刀误碰带电螺钉造成触电，也能阻挡车间内的金属切削碎屑、焊渣掉入接线位内部造成短路，在有少量油污、粉尘的工业现场环境下，这种结构的防护可靠性比普通端子高出不少。

　　在实际选型使用时，这款端子的额定载流量匹配35A的通流能力，适合作为控制柜内220V交流控制回路的电源分配端子，或者24V直流传感器信号的集中转接端子，每个回路独立锁紧的结构，也方便后期单独更换某一回路的接线，不需要拆卸整个端子排。建模过程中对每个细节的配合公差都做了校核，比如M4螺钉和基座螺纹孔的配合间隙，针盖卡扣和基座卡槽的插拔力，都按照实际注塑件的公差范围做了偏移预留，保证模型导出的工程图可以直接用于开模生产，不会出现装配干涉的问题。基座底部做了平直度处理，安装时可以完全贴合安装面，不会因为基座翘曲导致个别接线位受力不均，长期使用下也不会因为应力集中出现基座开裂的问题。接线位内部的压线块做了防滑齿纹设计，螺钉下压时压线块会紧紧咬住导线铜芯，哪怕设备运行过程中有持续的振动，导线也不会从端子内脱出，接触电阻长期保持在稳定区间，不会因为氧化松动出现发热烧蚀的情况。
