双出轴微型直流减速齿轮电机结构

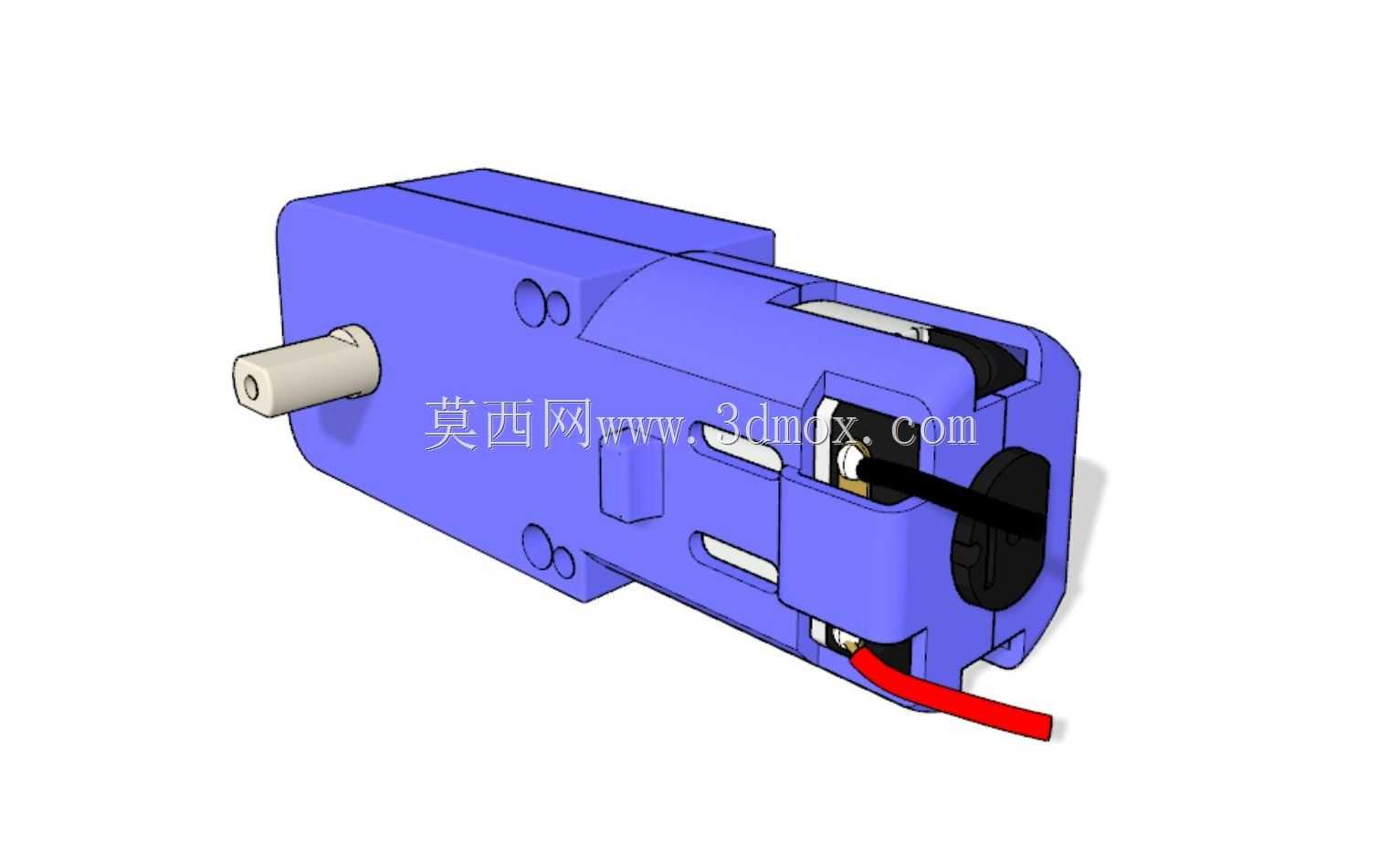

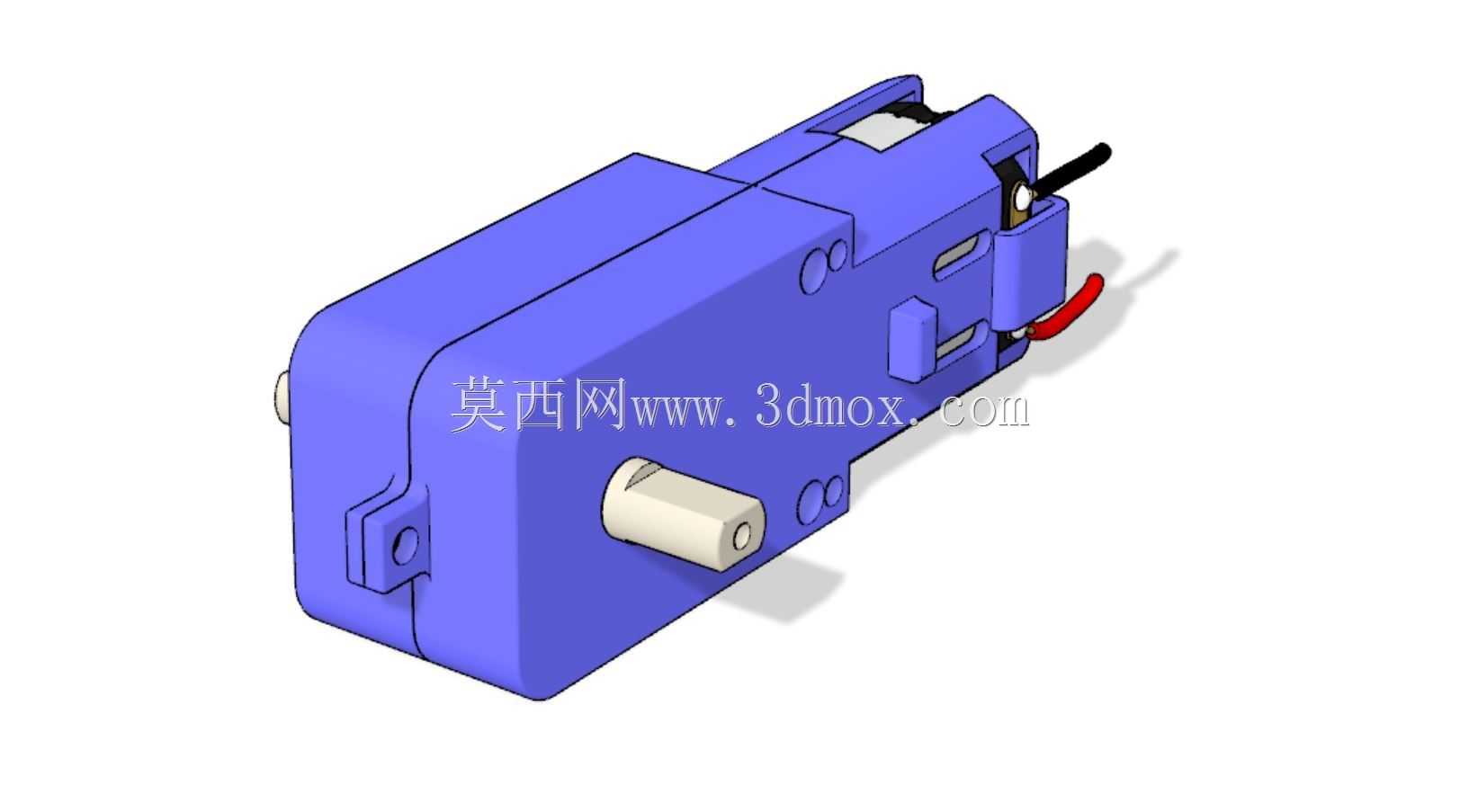

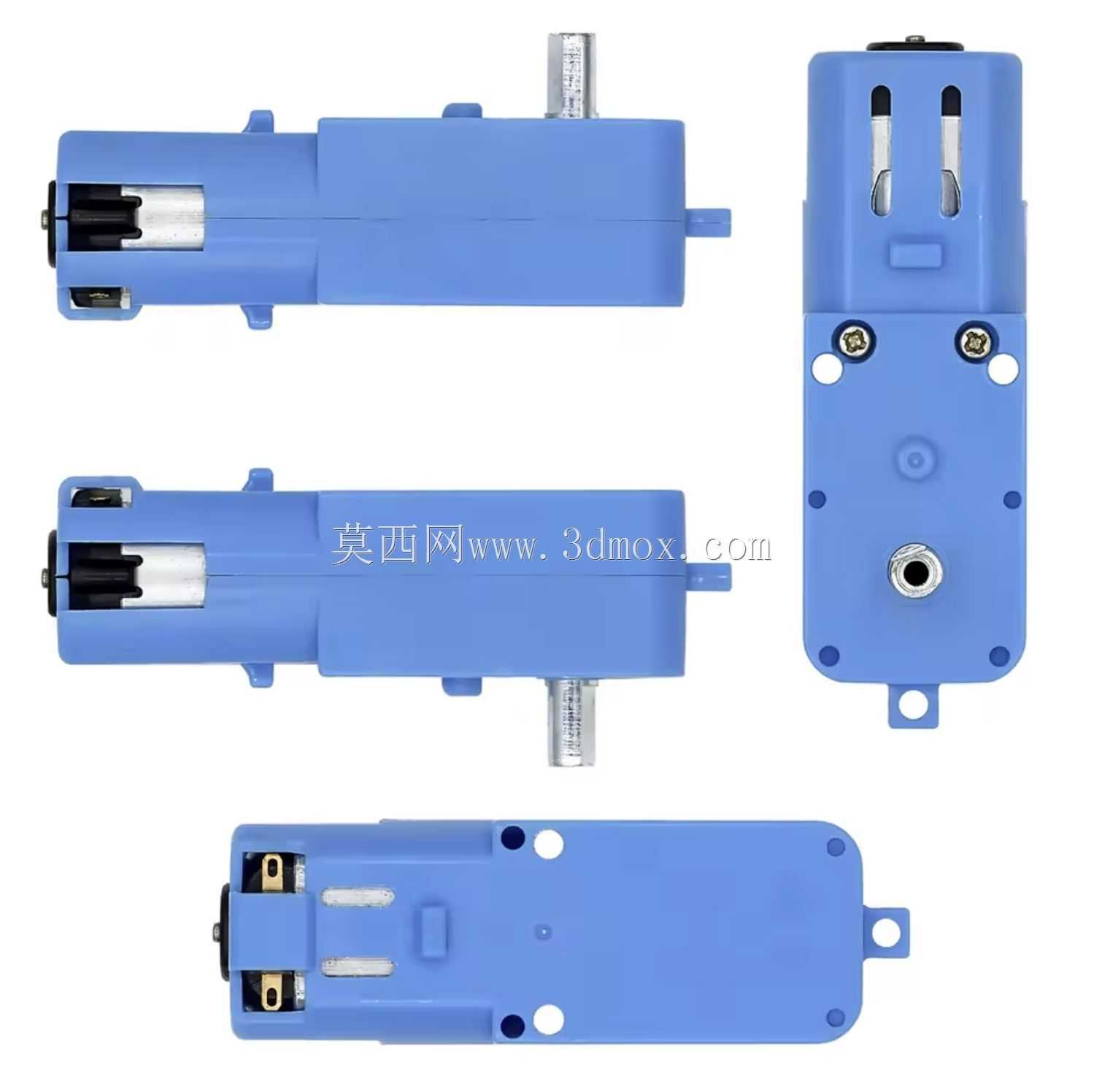

　　这类双出轴微型直流减速电机，常被用在小型智能小车驱动、桌面级自动化执行机构、微型电动锁具、小型云台传动这类对安装空间有严格限制的场景里，不少创客做小型仿生机器人、自动开合的小型舱门结构时，也会优先选这类成本可控的减速单元。从结构设计来看，这款电机把直流驱动部分和齿轮减速箱做了一体化集成，外壳采用硬质塑料注塑成型，既控制了整体重量，也能给内部的齿轮组、电枢部分提供足够的防护，避免日常使用中灰尘、细小杂物卡入传动间隙。双出轴的设计是它比较有特点的地方，两端的输出轴都可以外接负载，不管是需要单侧输出带传动轮，还是双侧同步带轮做同步传动，都不用额外加装轴转接结构，能省掉不少结构适配的工作量。

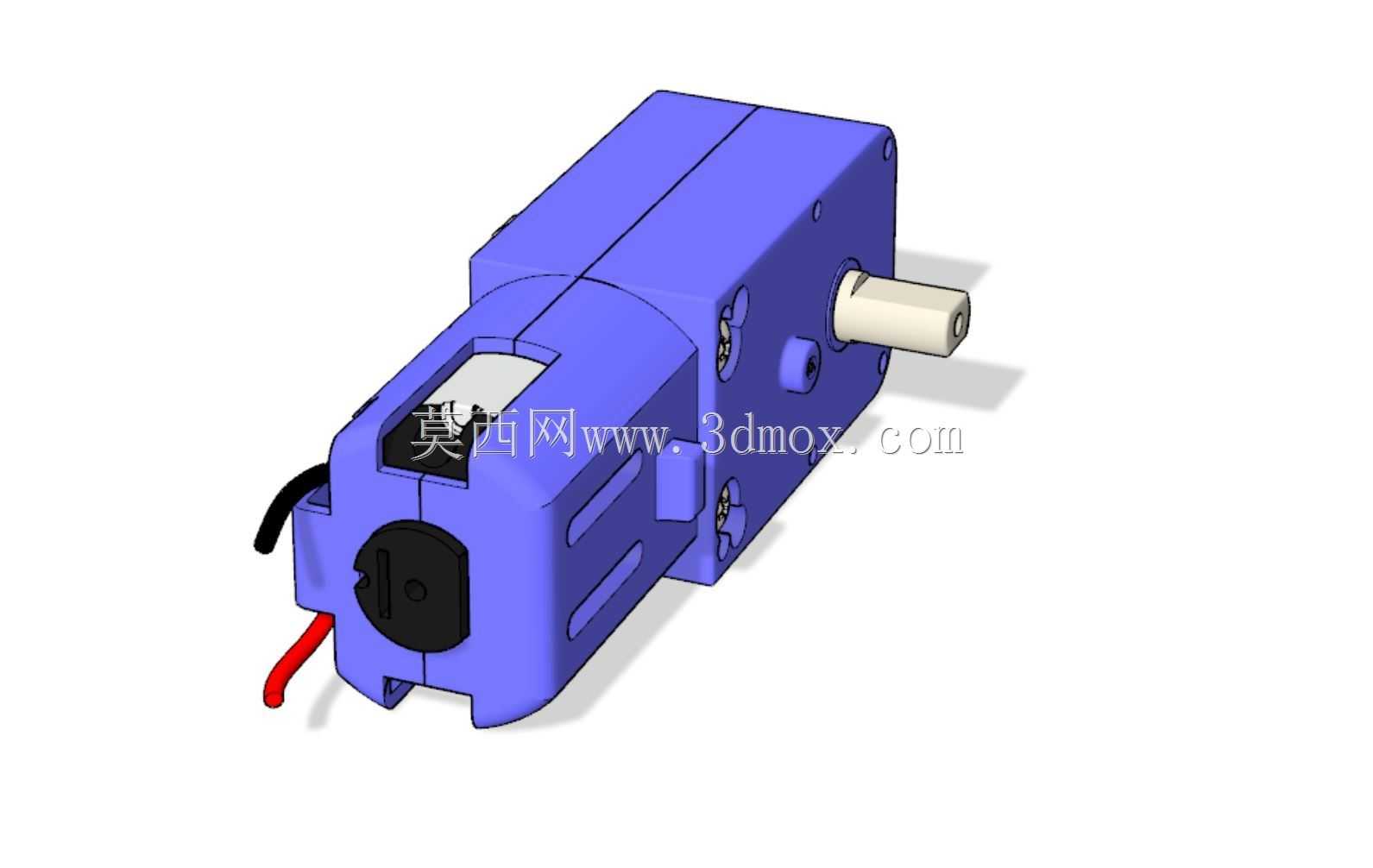

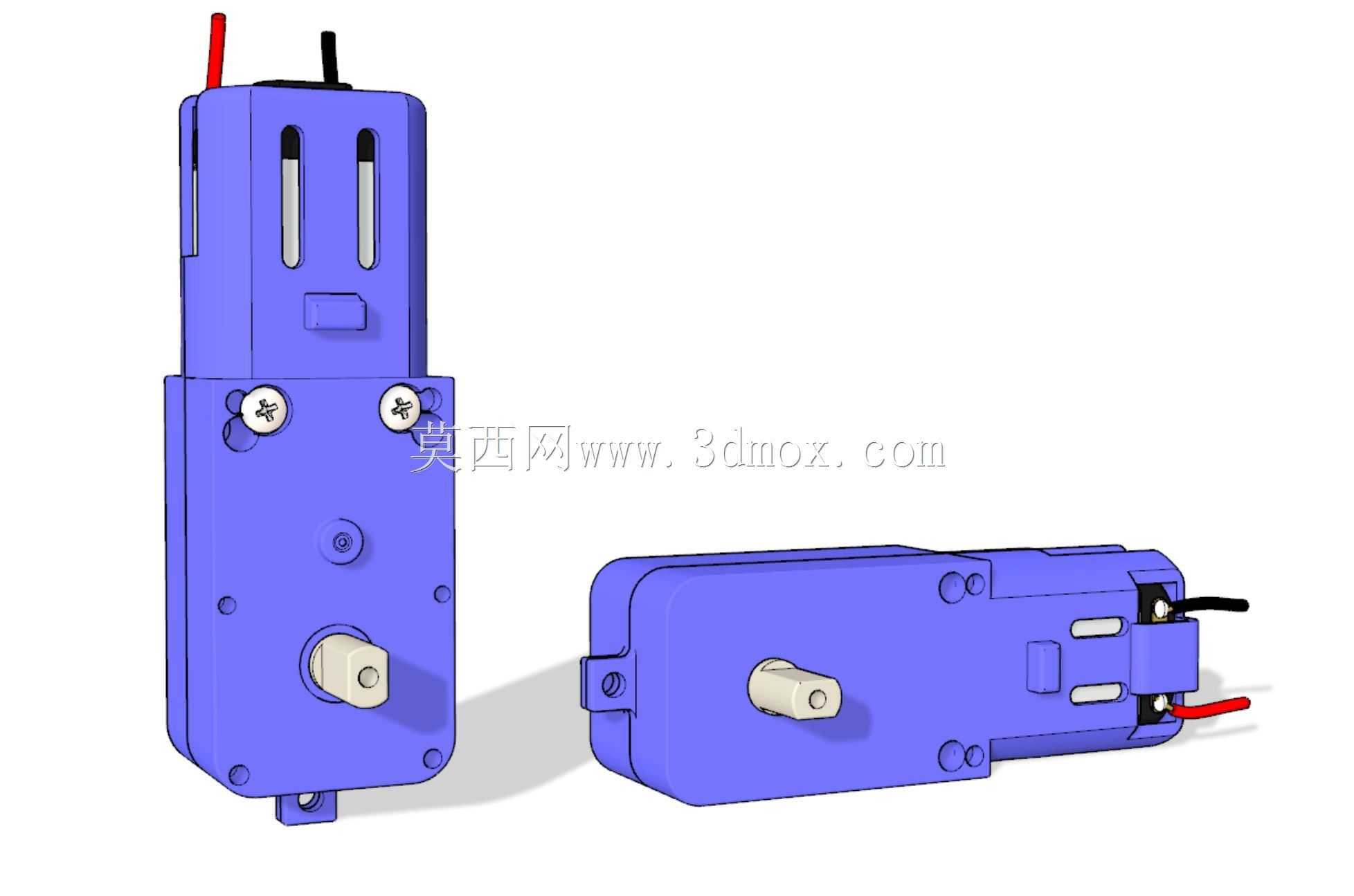

　　从安装边界来看，这款电机的壳体预留了多个螺丝安装孔位，不管是立式贴装在安装板上，还是卧式侧装固定，都能找到对应的固定点位，安装孔的位置公差控制得比较规整，做结构设计时不用留太大的安装调节余量，能有效压缩整体设备的安装空间。输出轴采用D型切边设计，和配套的传动轮、摇臂装配时，不用额外打顶丝就能传递足够的扭矩，避免长时间正反转切换时出现轴和连接件打滑的问题。电机尾部引出红黑两根供电引线，接线时直接对应直流电源正负极就能控制转向，不用额外接驱动转接板做引脚适配，对做快速原型验证的结构工程师来说，能省掉不少接线调试的时间。

　　内部的齿轮组采用直齿减速结构，虽然传动噪音比斜齿结构稍大，但传动效率足够应对小型负载的驱动需求，而且直齿齿轮的加工和装配公差更容易控制，批量生产时的一致性更好，也能降低后期的维护成本。在做三维结构适配的时候，要注意电机本体的凸起定位柱位置，壳体上的几个小圆柱凸台是装配时的定位基准，设计安装板的时候要对应开出避让孔或者定位槽，避免装配时出现壳体顶死、无法贴紧安装面的问题。另外要注意输出轴的伸出长度，不管是外接齿轮还是摇臂，连接件的轴向固定位置不能超出轴的有效配合长度，不然会出现传动件蹭到电机端盖的问题，长时间运行会磨损端盖甚至卡滞传动。

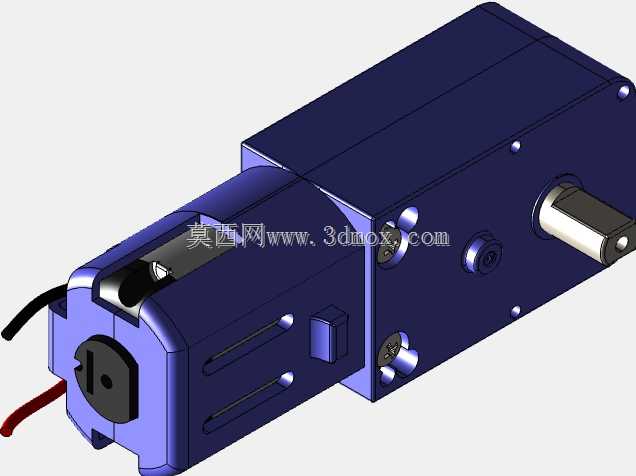

　　这款电机的供电适配范围比较宽，常规低压直流供电就能稳定运行，在小型桌面设备里使用时，不用额外做高压供电的绝缘防护，结构设计时的安全距离要求也更低。不少做小型输送线的微型工位、自动售货机的货道驱动结构，也会选用这类电机，因为它的输出转速经过减速后比较低，输出扭矩足够推动小型负载，而且持续运行的温升控制在塑料壳体可承受的范围内，不会因为长时间工作出现壳体变形的问题。在建模还原这款电机的时候，要重点核对安装孔的中心距、输出轴的中心高、引线的出线位置，这些尺寸是结构适配时的核心尺寸，一旦出现偏差，就会导致实际装配时电机装不上、传动对中不准的问题。另外壳体上的散热槽位置虽然是细小结构，但建模时最好还原出来，一方面是做外观渲染时更贴近实物，另一方面做热仿真分析时，这些散热槽的表面积对温升计算的结果也有一定影响。双出轴的同轴度是这类电机的关键精度指标，建模时要保证两端输出轴的同轴度公差在合理范围内，不然做运动仿真时会出现轴跳动、传动卡滞的错误仿真结果。
