NTM2830外转子无刷动力电机结构设计

　　这款外转子结构的无刷动力部件，核心应用场景覆盖小型航模固定翼、多旋翼飞行器以及小型桌面级自动化传动装置的动力输出端，在航模动力选型场景中，28系列电机通常适配1.2kg-2kg起飞重量的固定翼机型，或是300-500mm轴距的多旋翼机架，能够在轻量化机身结构下提供足够的推重比余量，同时兼顾续航表现。从结构设计逻辑来看，该电机采用外转子转动、定子固定的经典布局，转子外壳直接集成磁钢安装位，转动惯量相比同尺寸内转子结构更大，运行时的扭矩输出特性更适合直接驱动螺旋桨，省去了减速齿轮组的传动损耗与结构冗余，也降低了动力系统的整体故障率。

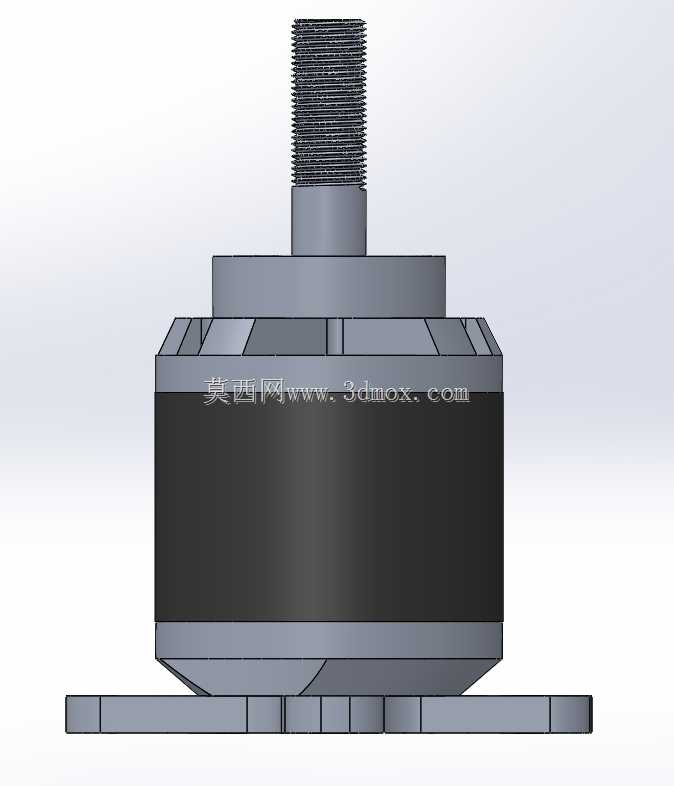

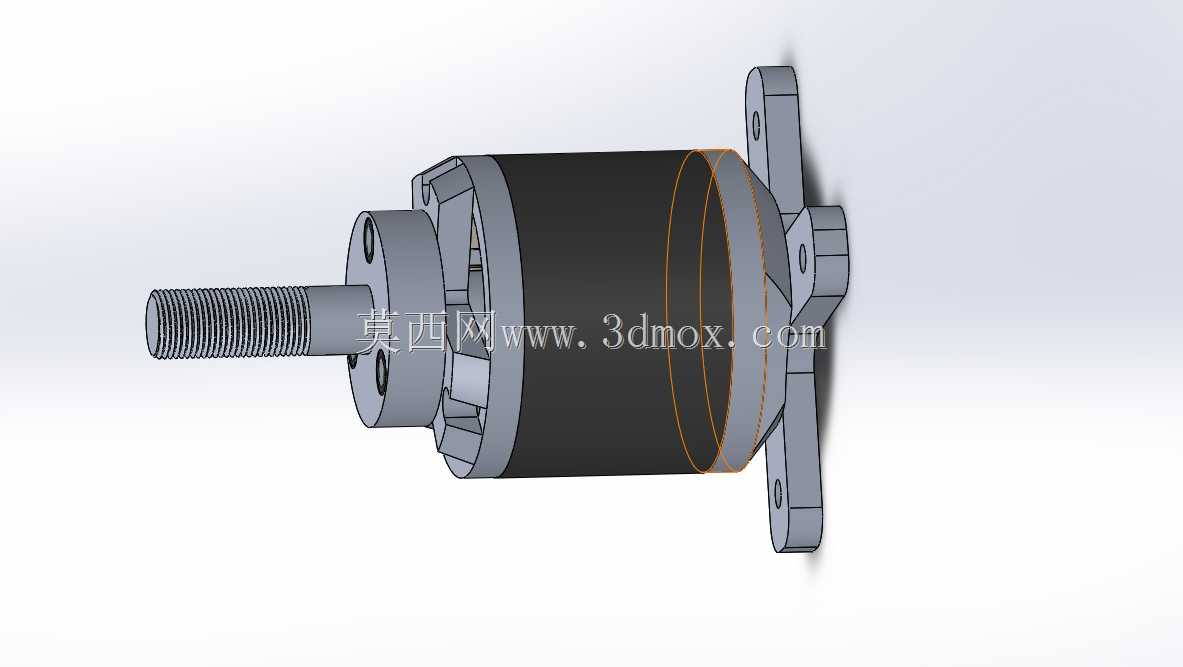

　　前端伸出的螺纹输出轴采用标准公制螺纹规格，可直接适配市面上主流的航模螺旋桨安装孔位，轴肩位置做了定位台阶设计，安装螺旋桨时可直接贴合台阶面完成轴向定位，不需要额外加装定位轴套，减少了装配环节的零件数量。尾部的安装法兰采用十字形凸耳结构，四个安装耳上预留了统一规格的通孔，安装孔的孔位间距符合28系列电机的通用安装标准，可直接适配市面上多数标准电机座的安装孔位，不需要额外做转接件加工，安装法兰与定子基座为一体化结构，保证了安装后的结构刚性，在电机满功率输出产生震动时，安装位不会出现应力集中导致的结构形变。

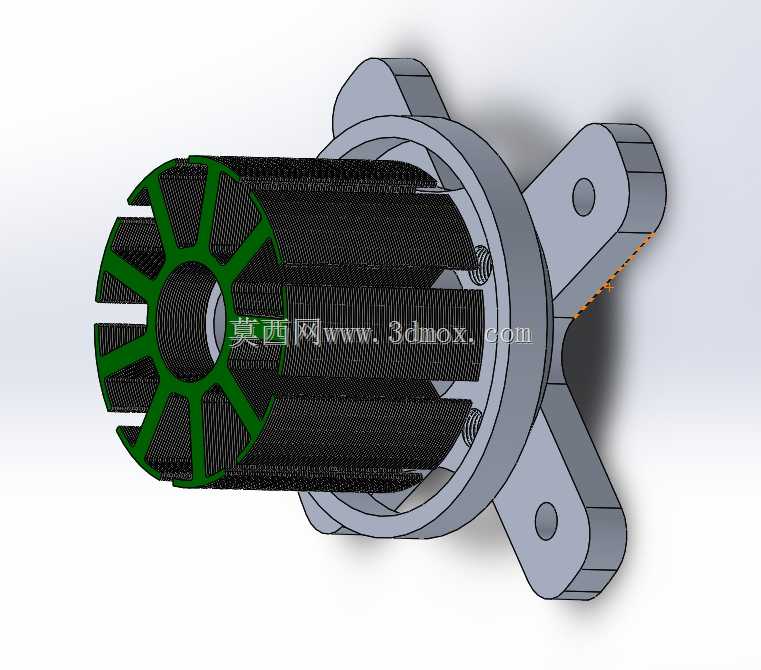

　　定子部分的绕组排布采用集中式绕线方案，槽极配合适配高转速低扭矩的输出特性，绕组端部做了绝缘浸漆处理，可在高转速运行时避免绕组松动造成的动平衡失衡问题。转子外壳采用薄壁导磁钢结构，内壁粘贴的磁钢做了倒角处理，装配时可避免磁钢边角磕碰定子绕组，磁钢与转子外壳之间采用耐高温结构胶粘接，在电机持续高负载运行产生温升时，粘接强度仍能保持稳定，不会出现磁钢脱落的故障。从安装边界尺寸来看，电机主体外径为28mm，不含输出轴的主体长度为30mm，输出轴的螺纹段长度适配常规螺旋桨的桨夹安装厚度，安装法兰的凸耳外轮廓尺寸控制在34mm以内，在机架上设计电机安装位时，只要预留直径35mm的圆形安装空间，即可满足电机的装配与运行间隙需求，不会出现转子与机架结构剐蹭的问题。

　　在实际选型应用中，该结构的电机还可适配小型电动工具的动力输出端，比如迷你桌面打磨笔、小型传送带驱动单元等场景，只要匹配对应的电调参数，即可实现稳定的转速控制。建模过程中对零件的配合公差做了合理设定，转子与定子之间的气隙控制在0.2mm-0.3mm之间，既保证了磁路的导通效率，也避免了加工公差累积导致的转子扫膛问题，输出轴与转子端盖的配合采用过盈配合加粘接的固定方式，可承受螺旋桨转动时产生的轴向拉力与径向震动，不会出现轴松动的问题。安装法兰上的通孔做了沉台设计，使用螺丝固定电机时，螺丝头部可完全沉入沉台内，不会突出法兰表面影响转子的转动间隙。整体结构没有冗余的装饰性设计，所有外形结构都服务于功能实现与装配需求，零件拆分逻辑符合实际量产的加工工艺，定子基座、转子外壳、输出轴、安装法兰等零件都可采用常规机加工工艺完成生产，不需要特殊的定制加工设备。
