磁粉式电磁离合制动器结构三维建模

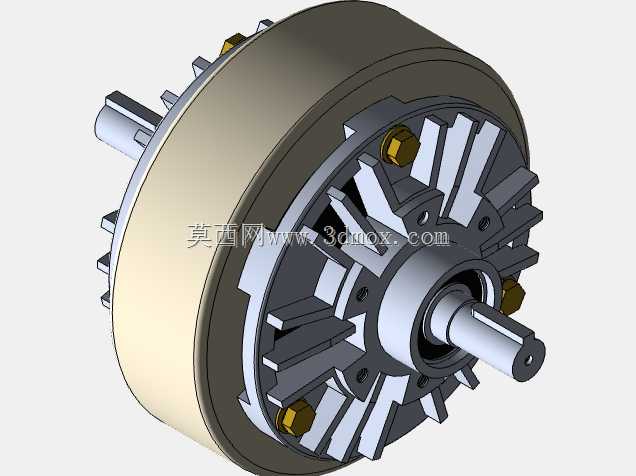

　　从结构设计逻辑来看，整个部件采用同轴双出轴布局，主动端和从动端通过封闭腔体内的软磁磁粉实现动力耦合，外壳部分设置了辐射状散热鳍片，这部分结构是设计阶段重点考量的热管理环节——磁粉在滑差工作状态下会持续产生热量，鳍片的排布角度、厚度和间距都经过热仿真校核，保证自然对流状态下能把腔体内部温度控制在磁粉居里温度以下，避免高温导致磁粉退磁失效。端盖部分采用六角螺栓周向均布锁紧，螺栓的预紧力矩经过统一核算，既保证腔体的密封性能，防止磁粉受潮结块，也不会因为预紧力过大导致端盖变形，影响内部轴承的同轴度。在卷绕加工、张力控制类工业产线里，这类磁粉离合制动部件的应用覆盖了印刷、薄膜分切、线材收放卷、包装设备张力调节等多个核心工位，区别于传统摩擦片式制动结构，它依靠磁粉在通电状态下形成的磁链传递扭矩，输出扭矩和励磁电流具备良好的线性对应关系，能在极低转速甚至静摩擦工况下稳定输出可控扭矩，不会出现传统摩擦结构的咬合顿挫、磨损掉屑问题，长期运行的扭矩稳定性远高于干式摩擦制动结构。

　　输出轴的轴伸端设置了标准平键键槽，轴径公差选用m6级过渡配合，适配常规联轴器、带轮的安装要求，轴端的中心螺纹孔用于安装轴向定位挡圈，防止传动件在高速运转时出现轴向窜动。安装边界方面，这类部件的安装基准为后端盖的止口端面，止口公差选用H7级，安装时需要保证和负载侧的同轴度误差控制在0.1mm以内，避免轴承受附加径向力导致早期损坏；轴向安装空间需要预留出接线端的走线位置，励磁线圈的引线从外壳侧面的接线座引出，接线部分需要和周边金属结构保持至少5mm的电气间隙，防止运行过程中出现绝缘击穿。

　　从内部结构的建模细节来看，磁粉腔体的密封采用双唇形橡胶密封圈，密封圈的沟槽尺寸严格按照密封件厂商的推荐参数设计，既保证滑动密封的可靠性，也不会因为密封圈过盈量过大导致轴的转动阻力矩上升。内部支撑采用一对深沟球轴承，轴承的内外圈分别和轴、外壳采用过盈配合，轴承游隙选用C3组，适配运行过程中的温升带来的热膨胀量，避免高温下轴承卡滞。线圈部分的骨架采用耐高温工程塑料注塑成型，绕组的排布均匀，保证气隙内的磁场分布均匀，避免出现局部扭矩输出波动。

　　在实际选型应用中，这类部件的扭矩输出范围覆盖0.5Nm到数百Nm区间，不同规格的产品外形尺寸按照扭矩等级成比例放大，散热鳍片的数量也会随着额定滑差功率的提升而增加，部分大功率型号还会预留风扇安装位，满足高滑差工况下的强制散热需求。建模过程中对所有配合面的公差带都做了对应标注，装配关系完全按照实际生产的装配顺序搭建，可直接用于设备布局阶段的干涉检查、安装空间校核，也能作为同类产品结构优化的参考基准，帮助设计人员快速完成传动系统的选型匹配，减少前期方案阶段的重复建模工作量。需要注意的是，这类部件在安装时不能承受过大的径向载荷，所以传动连接优先选用弹性联轴器，避免直接安装齿轮、链轮等会产生径向力的传动件，如果必须使用齿轮传动，需要额外增加支撑轴承座，卸掉轴端的径向负载，保证内部轴承的使用寿命。
