5mm直插绿色发光二极管结构模型

　　在电子设备的结构设计环节，直插式LED是最常被用到的板载指示类元器件，这款5mm规格的绿色直插LED模型，完全还原了实物的结构特征，能直接用于PCB布局干涉检查、整机面板装配验证、产品外观效果渲染等多个工程场景。做消费类小家电控制板设计时，很多工程师会忽略LED伸出面板的高度差，要么灯头缩在面板内部导致指示亮度不足，要么引脚留长过波峰焊时出现倒伏，这个模型把灯头的半球形聚光结构、引脚的平直度公差都做了还原，导入装配体后可以直接模拟实际插装后的状态，提前核对面板开孔的位置、直径以及灯头与面板表面的距离，避免开模后才发现指示位漏光或者亮度不够的问题。

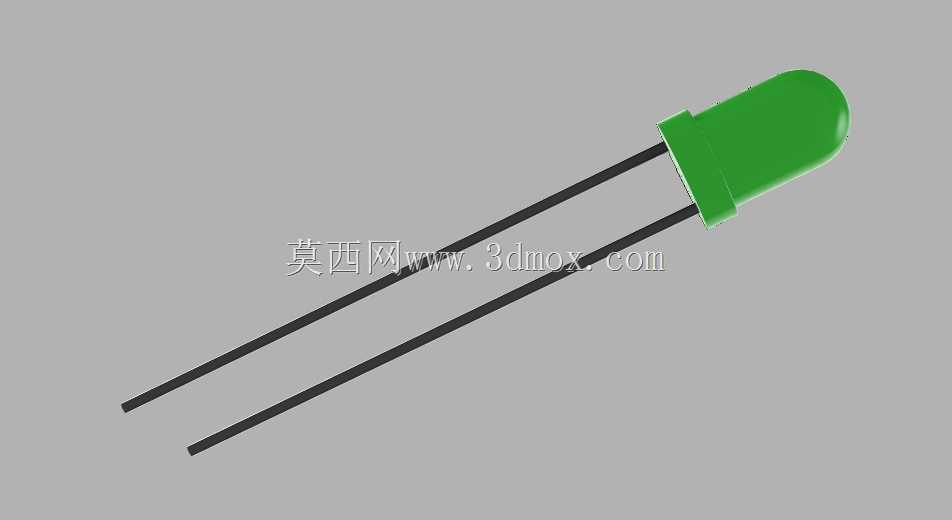

　　从结构特征来看，这款绿色LED的灯头采用标准的5mm直径环氧封装，半球形的顶端设计是为了把内部芯片发出的光线做初步聚光，相比平头LED的照射角度更小，正面指示的辨识度更高，适合设备电源状态、运行故障这类需要远距离快速识别的指示场景。两根平行的直插引脚采用标准的2.54mm间距设计，刚好匹配通用万用板、量产PCB的标准焊盘间距，引脚长度还原了常规来料的尺寸，设计时可以根据PCB到面板的实际距离，直接在模型上模拟引脚剪切后的长度，避免生产环节出现引脚剪得过短焊接不牢、或者过长触碰周边元器件造成短路的问题。灯头根部的限位凸台也做了精准还原，这个结构是插装时的定位基准，当LED从PCB正面插装时，凸台会贴住PCB表面，保证所有同批次LED的灯头高度一致，不会出现高低不一的情况，做面板装配时这个尺寸是核心的安装边界，直接决定了面板到PCB之间的最小安全距离。

　　在工业控制设备的设计场景里，这类绿色LED常被用作电源正常、设备运行、信号正常的状态指示，相比红色、蓝色的同规格LED，绿色的光线穿透性适中，长时间观察不会产生视觉疲劳，适合设备长时间运行时的持续指示。建模时特意还原了环氧封装的半透明质感，渲染时可以直观看到灯头点亮后的光晕效果，方便做产品外观的效果评审，不用等到手板制作阶段再调整LED的位置和角度。做PCB布局时，这个模型可以直接和电阻、接插件等周边元器件做干涉检查，因为直插LED的引脚是刚性金属材质，如果和周边电解电容、变压器等较高元器件的距离过近，过波峰焊时容易出现引脚歪斜触碰其他元件引脚的问题，提前在三维环境里核对安全距离，能大幅减少试产阶段的焊接不良率。

　　很多刚入行的结构工程师做面板开孔时，只会按照灯头直径留0.1mm的间隙，实际生产中因为PCB安装存在公差、LED插装也有细微的角度偏差，很容易出现灯头卡面板的问题，用这个模型做装配模拟时，可以把PCB的安装公差、LED的插装角度偏差都带入仿真，预留足够的间隙同时又不会因为间隙过大出现漏光的问题。另外在做小型手持设备的结构设计时，LED的位置往往靠近设备外壳的边缘，灯头的弧度、引脚的折弯角度都会影响内部的空间利用率，这个模型的引脚是可编辑的实体，可以根据实际布线需求调整引脚的折弯形状，模拟不同插装方式下的空间占用，不用重新建模就能适配不同的安装场景。

　　从材料特性对应的结构设计来看，环氧封装的灯头属于硬质脆性材料，装配时不能承受过大的挤压应力，所以在设计LED周边的固定筋位时，要避开灯头的受力区域，这个模型的灯头外形尺寸完全符合行业通用的物料规格，导入装配体后可以直接核对筋位与灯头的间隙，避免装配时压裂灯头导致LED报废。两根引脚的直径也还原了实物的尺寸，设计焊盘时可以直接参考引脚直径确定焊盘的孔径大小，保证焊接时焊锡能充分浸润引脚，提升焊接的可靠性。在做整机的安规设计时，还可以通过模型核对LED引脚与周边高压走线的距离，满足安规规范的电气间隙要求，避免出现高压击穿的安全隐患。
