在商用车、乘用车辆的电气回路改造、原厂电气系统配套场景里,大电流通断的控制需求一直是结构设计时需要重点考量的环节,30-40安培级别的继电器,刚好覆盖车辆灯光总成、散热风扇、燃油泵、辅助电气改装件这类负载的通断控制需求,这类负载的工作电流普遍在20A以上,直接用翘板开关或者小电流控制开关承载,很容易出现触点烧蚀、线路过热的问题,因此必须通过继电器实现小电流控制大电流的回路设计。

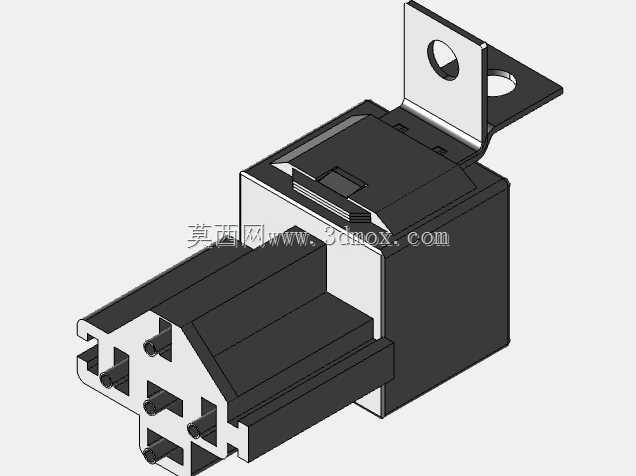

这款继电器组件在设计时,直接整合了安装固定支架与对接插头结构,省去了后期装配时单独选配接插件、自制安装支架的工序。从结构上看,自带的金属安装支架采用直角折弯成型,支架上预留了两个圆形安装孔,孔位的中心距、孔径尺寸完全适配车辆车身钣金、电器舱安装梁的通用固定规格,既可以通过螺栓直接锁附在车身预留的安装点上,也能配合扎带进行辅助固定,安装边界的冗余度足够覆盖多数车型的电器舱布置空间,不需要额外对安装面做二次加工。插头部分采用了带防呆结构的多针脚设计,针脚排布区分了控制回路与主回路的接线位,直角与90度的出线方向适配两种不同的布线走向,当安装位置贴近钣金立面时,90度出线的插头可以避免线束过度弯折导致的线芯断裂,直插结构则适合安装空间开阔、线束直连的布置场景,接插件的外壳做了卡扣锁止结构,插合后可以自动卡紧,避免车辆行驶过程中振动导致插头松脱,防护等级满足车辆电器舱的日常使用需求,能够阻挡日常飞溅的泥水、灰尘进入接插件内部造成接触不良。
建模过程中,继电器本体的外壳尺寸按照车用继电器的通用规格做了还原,本体的插拔导向筋、卡扣位都和实际量产件的结构一致,安装支架的折弯角度、厚度都参考了实际冲压件的工艺参数,折弯处预留了冲压工艺对应的圆角,避免建模时出现直角折弯导致的工艺无法落地的问题。针脚部分的尺寸按照车用接插件的通用端子规格做了匹配,每个针脚的伸出长度、截面尺寸都和配套的端子压接尺寸对应,不会出现建模后针脚与端子不匹配的问题。在实际选型使用时,这款继电器组件可以直接布置在车辆电器舱的保险盒周边,主回路接线直接对接电瓶正极与负载端,控制回路接驾驶室内的控制开关,整套组件不需要额外搭配其他安装附件,装配效率比单独采购继电器、插头、支架再自行组装提升40%以上,同时也避免了自行组装时出现的接线错误、支架固定不牢的问题。
从结构设计的细节来看,继电器本体与安装支架之间采用了卡扣铆合的固定方式,支架与继电器本体的配合面做了定位凸点,装配时凸点卡入继电器外壳的定位凹槽内,不需要额外打胶或者螺丝固定,就能保证支架与继电器本体之间不会出现相对转动,长期受振动也不会出现移位。插头部分的外壳与继电器本体之间采用了一体化的卡扣连接,接缝处的间隙控制在0.1mm以内,既方便后期维修时拆解更换,也能保证日常使用时的连接可靠性。针对车辆使用时的宽温工作环境,建模时也还原了外壳的加强筋结构,外壳表面的纵横加强筋既可以提升壳体的结构强度,避免温度变化导致壳体变形,也能在插拔插头时提供更好的受力点,方便装配操作。
在三维建模的装配验证环节,这个模型可以直接导入整车电气布置的装配体中,模拟实际安装时的空间占用情况,核对安装孔位与周边钣金、线束的干涉情况,提前排查布置时的空间冲突问题,不需要等到实际样件装车时再调整安装位置。针脚部分的模型也可以直接和线束模型做配合验证,核对线束端子与针脚的配合长度、插拔行程,保证线束设计时的长度预留合理,不会出现线束拉扯或者余量过多杂乱的问题。对于做车辆电气改装、原厂电器系统设计的工程师来说,这个集成化的继电器组件模型可以直接调用到设计方案中,省去了从零开始建模的时间,同时模型的结构细节完全匹配量产实物,不会出现建模结构与实际零件不符导致的装配问题。
- 上一篇:通用方糖型直插继电器结构设计
- 下一篇:AJAX小型中继继电器结构设计
- 全部评论(0)
- 模板大小: 1.86 MB
- 售价:5金币
- 下载次数: 4
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 继电器
