LA66 LoRaWAN无线通信模块结构设计

　　在工业物联网无线组网、智慧农业墒情采集、城市管网状态监测、户外资产定位追踪这类低功耗广域通信场景里，LoRaWAN制式的通信模块是终端感知层和网关之间的核心连接载体，本次呈现的LA66 LoRaWAN模块三维结构，完全围绕实际贴片生产、终端集成的工程需求搭建，可直接用于各类物联网终端的PCB布局适配、结构空间校核工作。

　　从实际落地的使用场景来看，这类模块常被嵌入到电池供电的野外监测终端里，比如部署在农田里的土壤温湿度采集节点、山林里的防火监测探头、城市管井里的液位传感终端，这类场景普遍要求终端设备做到数年免维护电池供电，同时要覆盖数公里的通信半径，这就对模块本身的功耗控制、射频性能、结构可靠性提出了明确要求。建模过程中首先还原了模块的核心功能分区布局：模块采用邮票孔贴片封装形式，四周排布的半孔焊盘严格按照实际焊接公差要求建模，焊盘宽度、间距、露铜范围都匹配常规SMT贴片工艺的生产要求，结构设计人员在做终端主板布局时，可以直接调用该模型完成焊盘封装匹配，避免出现贴片干涉、焊盘对位偏差的生产问题。

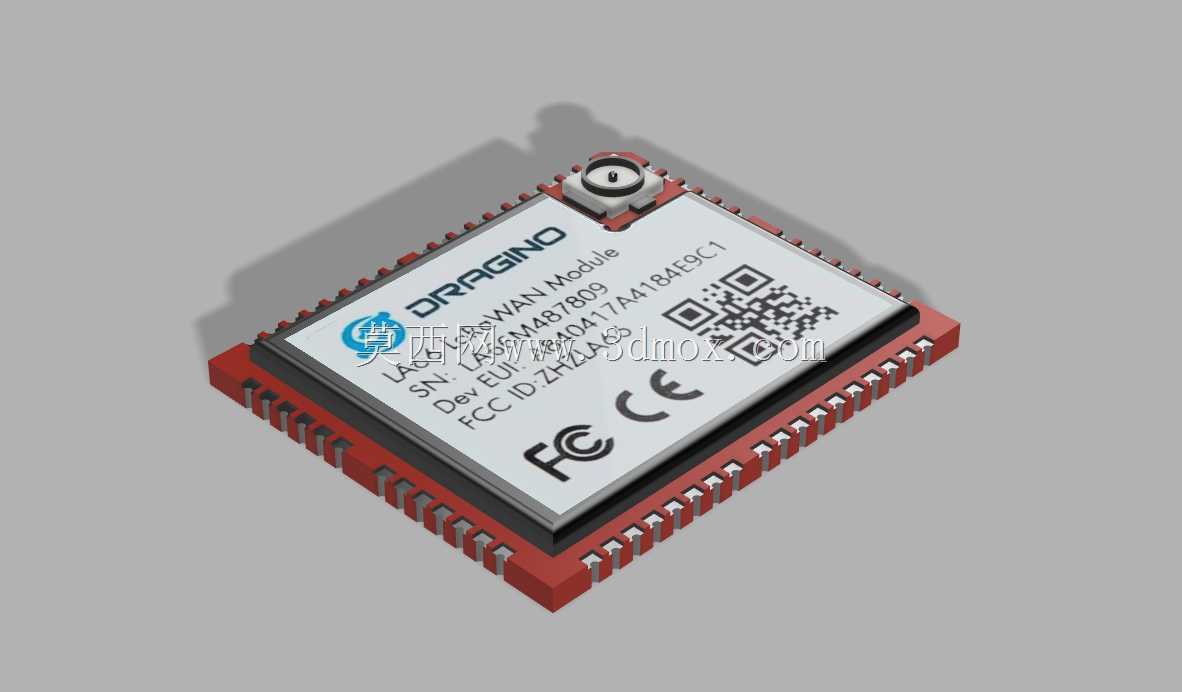

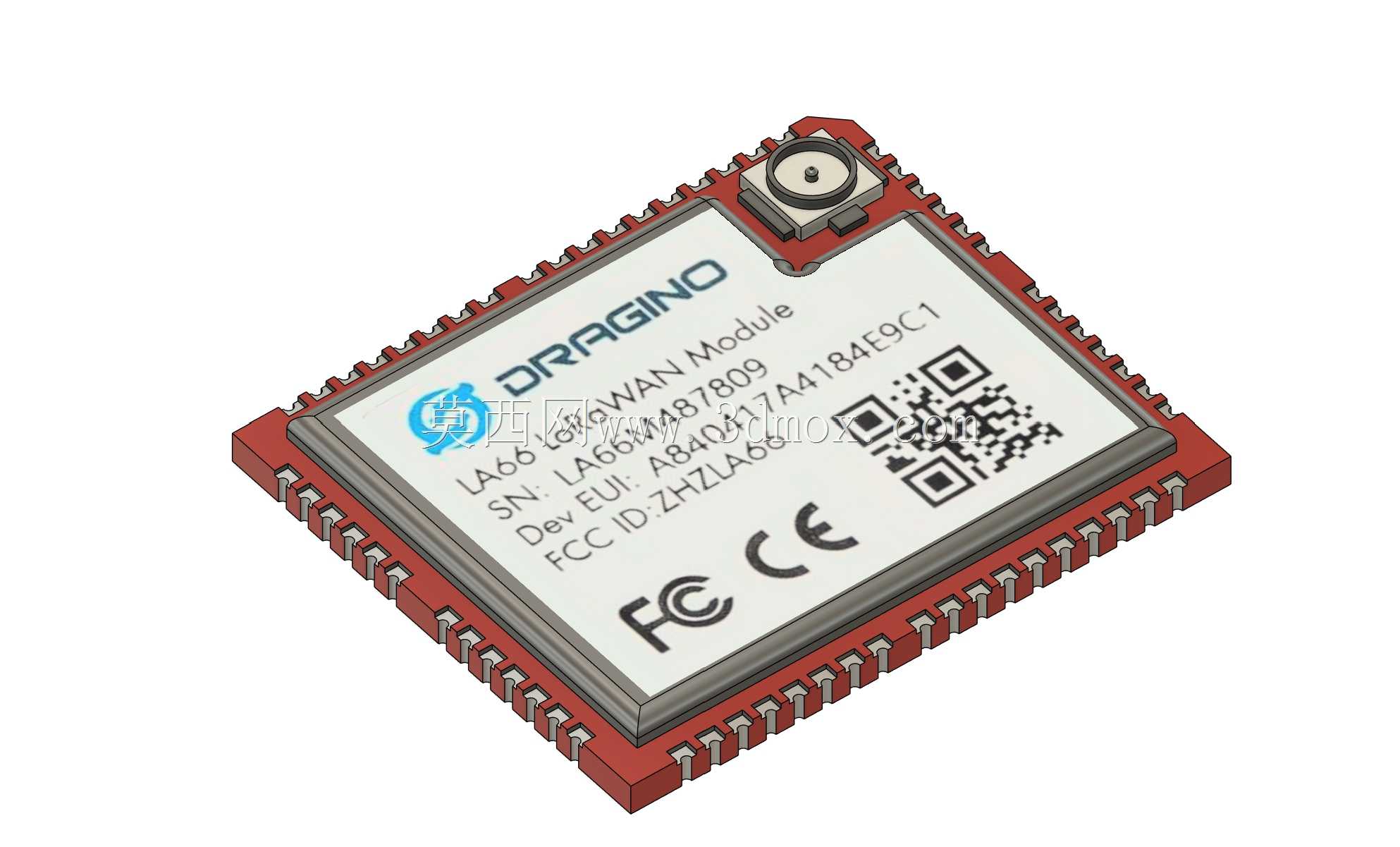

　　模块本体的分层结构在模型中做了完整还原：底部是红色阻焊的PCB基材层，中间是射频核心电路的屏蔽罩区域，顶部丝印层清晰还原了模块的引脚定义标识、认证标识、二维码追溯区域，模块顶端的IPEX天线座结构做了精准还原，包括座体的安装高度、卡扣结构、插针深度，设计人员在做终端结构的天线避让空间校核时，可以直接测量对应尺寸，预留足够的天线走线与安装空间，避免出现天线座被外壳挤压、同周边金属结构距离过近影响射频性能的问题。

　　从安装边界的设计考量来看，模块整体外形为矩形贴片结构，建模时严格还原了模块的实际长宽厚尺寸，四个边角的倒角弧度、焊盘到模块边缘的安全距离都做了精准复刻，结构设计人员在做终端设备的内部堆叠时，可以直接将该模型导入装配体，校核模块同周边电池、传感器、接口器件的安全间隙，尤其是在做紧凑型低功耗终端设计时，能够精准把控PCB的布局空间，避免出现模块安装后同外壳筋位干涉、同其他元器件距离过近导致焊接返修困难的问题。

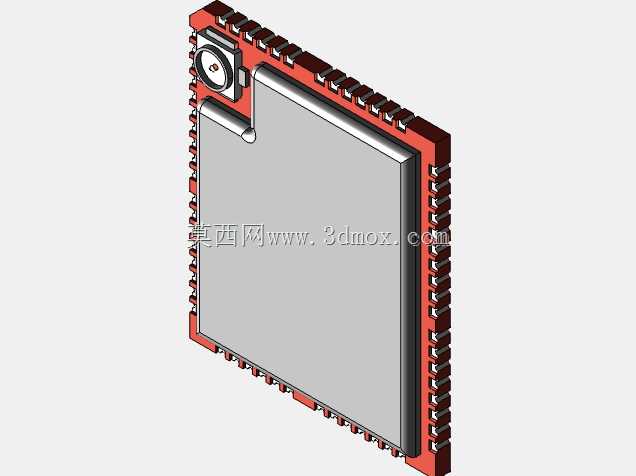

　　在功能特性的结构适配层面，模型还原了模块表面的金属屏蔽罩结构，屏蔽罩的焊接高度、边缘卡扣位置都和实物一致，设计人员在做终端的EMC防护结构设计时，可以参考屏蔽罩的位置规划主板的接地铺铜区域，同时预留屏蔽罩上方的绝缘隔离空间，避免屏蔽罩同终端内部的其他金属结构接触导致短路问题。模块顶部的丝印标识区域在模型中做了分层处理，结构设计时可以根据丝印位置规划终端外壳的开窗区域，方便生产调试阶段直接读取模块的SN、DEV EUI等核心参数，不需要额外拆解设备。

　　从设计思路的落地逻辑来看，这类通信模块的三维建模核心不是做外观渲染，而是服务于整个终端产品的结构设计全流程：在方案选型阶段，结构工程师可以通过模型快速评估模块的安装空间是否满足产品的尺寸要求；在PCB设计阶段，硬件工程师可以对照模型的焊盘位置、天线座位置完成布局布线，避免出现结构和硬件的设计冲突；在试产阶段，工艺工程师可以通过模型提前制作SMT贴片的钢网、治具，验证贴片工序的可行性。模型中对模块边缘邮票孔的建模做了工艺细节还原，每个半孔的圆弧角度、孔壁铜层的厚度都按照实际PCB制板工艺参数设置，能够真实反映模块焊接后的实际占用空间，避免出现设计时预留间隙不足导致的连锡、虚焊等生产问题。

　　针对户外使用场景的结构适配，模型还原了模块PCB基材的厚度参数，设计人员在做终端的三防涂覆工艺规划时，可以参考模块的整体高度计算涂覆后的尺寸增量，确保模块安装后三防漆能够均匀覆盖焊盘区域，同时不会因为涂覆厚度过大导致模块同外壳装配干涉。模块顶端的天线座模型还原了卡扣的锁紧结构，设计人员在选择配套的IPEX天线转接线时，可以直接匹配对应型号的接头，避免出现接头不匹配导致的装配脱落、信号损耗过大的问题。

　　在实际的项目选型过程中，很多结构工程师容易忽略通信模块的细节尺寸，比如屏蔽罩的凸起高度、天线座的外伸尺寸、焊盘的侧边长，这些细节如果在设计阶段没有校核准确，很容易在试装阶段出现干涉问题，导致整个主板需要重新改板，拉长项目的研发周期。这个三维模型把所有影响装配的细节尺寸都做了精准还原，包括模块底部的PCB平整度、焊盘的共面度公差参考，能够帮助设计人员在虚拟装配阶段就提前发现潜在的结构冲突，减少后续的改板次数，缩短产品从研发到量产的周期。

　　另外，模型对模块表面的认证标识、参数丝印的位置做了准确定位，设计人员在做产品的安规认证资料准备时，可以直接参考标识位置规划产品标签的粘贴区域，确保标签不会遮挡模块本身的核心参数标识，满足生产追溯和安规认证的相关要求。对于需要做模块化认证的终端产品，精准的模块结构模型也能帮助设计人员快速完成模块的固定结构设计，确保模块在终端内部的安装位置符合认证要求的射频环境，避免因为安装位置不当导致的认证测试不通过问题。
