20HS24加长轴步进电机精密结构

　　这款20规格两相混合式步进电机的三维结构，面向小型自动化装备中对安装空间、轴端伸出长度和定位节拍有明确约束的场景。实际选型时，20机座电机常出现在桌面级进给机构、微型滑台、医疗分析仪器样本输送、光学调焦调平机构、电子检测探针升降、3D打印挤出送料以及小型阀门开度控制等位置；这些场景共同特点是机架内部留给驱动元件的截面很小，负载惯量不大，但要求步距重复、停位干脆，并且电机轴往往需要直接穿过安装板、联轴器或带轮，不能靠额外接轴来补偿长度。

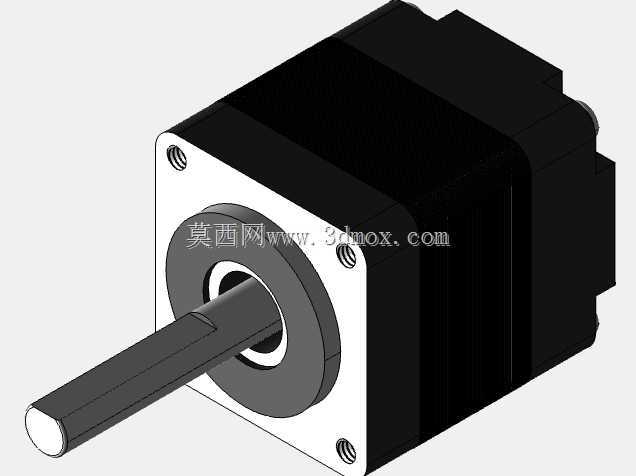

　　从外形边界看，机座采用20mm量级方形截面，四角布置安装孔，前端面承担主要定位基准。建模时将方形定子外壳、叠片形成的机身段、前端盖和后端包覆结构分层表达，能够清楚看到电机并非简单方块：外壳侧面有层叠纹理对应的定子铁芯区域，端部保留端盖与机座的配合台阶。轴端是该结构最突出的部分，输出轴明显长于常规20步进电机，轴径沿圆柱段保持一致，顶端平直，适合在狭小空间内直接连接丝杠、摆杆或穿过设备面板。长轴设计在工程上需要同时校核轴的悬臂长度、径向跳动和与负载的同轴度，因此模型保留了轴肩、伸出段和端面边界，便于在总装中检查轴端与传感器、挡片或联轴器是否干涉。

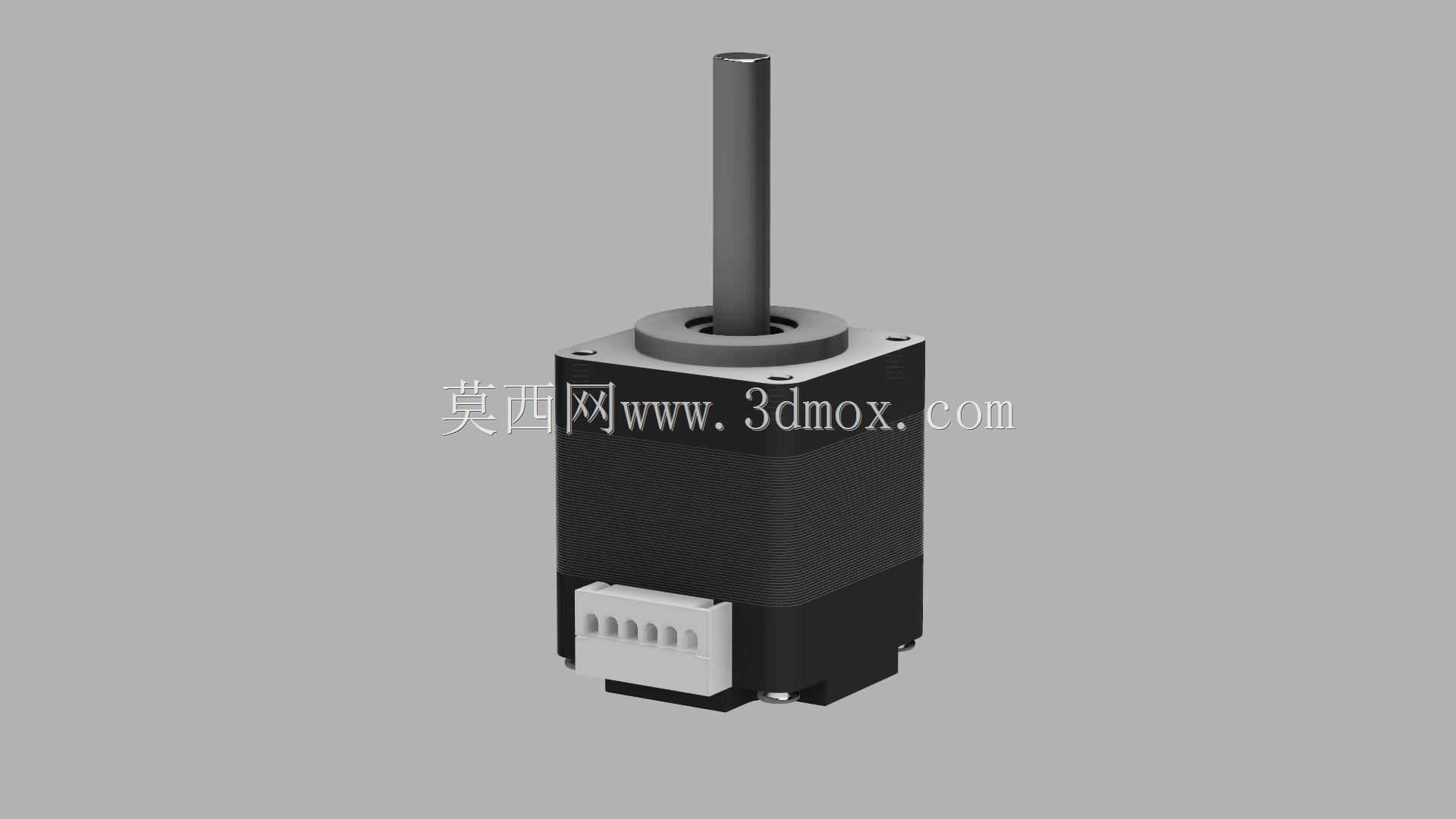

　　接线侧采用白色插接连接器，连接器以多个针脚孔位呈横向排列，嵌入电机侧部的安装区域。这个细节在设备布线中很关键：插头需要预留插拔空间，线束走向不能贴住运动部件，也不能让插头外壳超出机架允许包络。三维结构中将连接器外形、插孔分隔和电机本体的相对位置完整呈现，结构工程师可以据此确定线槽宽度、接插件插拔方向以及维护时手指或工具的操作空间。相比引线直接出线的方式，插接式连接更适合模块化装配，电机在子组件上预装后，整机总装时只需完成线束对接。

　　功能特性上，混合式步进电机依靠脉冲信号完成角位移控制，在开环控制中即可获得较稳定的定位能力。20机座属于小法兰规格，扭矩输出有限，优势在于体积小、功耗低、发热相对集中且容易通过安装板散热。将其用于进给机构时，通常配合微型丝杠、同步带轮或小型凸轮，把旋转运动转换为直线或摆动动作；用于调平机构时，长输出轴可以直接承载偏心轮、挡光片或微调螺母，减少中间连接件带来的背隙。设计人员在布置这类电机时，不能只关注电机本体长宽高，还要把轴端负载作用点、连接器高度、固定螺钉沉入深度以及线束最小弯曲半径一起纳入运动包络。

　　建模思路围绕可装配性展开：方形机座提供明确的止装面，前端盖与轴的同轴关系决定传动精度，侧置连接器定义电气接口边界，长轴则作为与负载交互的核心特征。外观上黑色机身与浅色插头形成区分，端盖边角、安装孔和轴孔周围的结构均按实体关系处理，而不是用贴图暗示。这样在干涉检查时，轴穿过支撑板的孔洞、螺钉从端面锁紧、插头侧向拔插等动作都能被真实模拟。

　　在实际设备中，该类电机的安装面通常需要加工成平面，并用螺钉从端部或法兰侧固定；若长轴末端承受侧向力，应尽量让负载靠近前轴承支撑点，避免悬臂过长造成轴端挠曲。若用于高速往复，还要结合加减速曲线评估电机共振区，并在机械上增加联轴器缓冲或导轨约束。整体结构虽小，却同时涉及电磁驱动本体、机械输出轴、电气接插件和安装基准四个接口，三维模型把这些边界集中表达，能够帮助工程师在方案阶段完成空间排布、轴系连接和维护路径的确认。
