60米HDMI信号KVM延长传输设备结构

　　做弱电集成项目的工程师大多碰到过长距离外设管控的痛点，机房主机和操作端距离动辄几十米，常规HDMI线根本扛不住信号衰减，更别说要同步传输USB键鼠控制、红外回传、音频信号，这款60米传输距离的KVM延长器就是针对这类场景做的结构设计。先从实际落地的场景说，这类设备常用在安防监控机房，主机统一放在机柜里锁闭管理，操作工位在监控大屏旁，距离机柜往往超过30米，用普通线材不仅信号不稳，布线也杂乱；还有会议室投影部署，主机放在设备间，讲台位置只留操作端，避免设备外露被误碰；另外工业产线的工控机管控，主机放在防尘电控柜内，操作面板在产线工位，距离刚好落在60米的覆盖范围内，不用额外加信号中继设备。

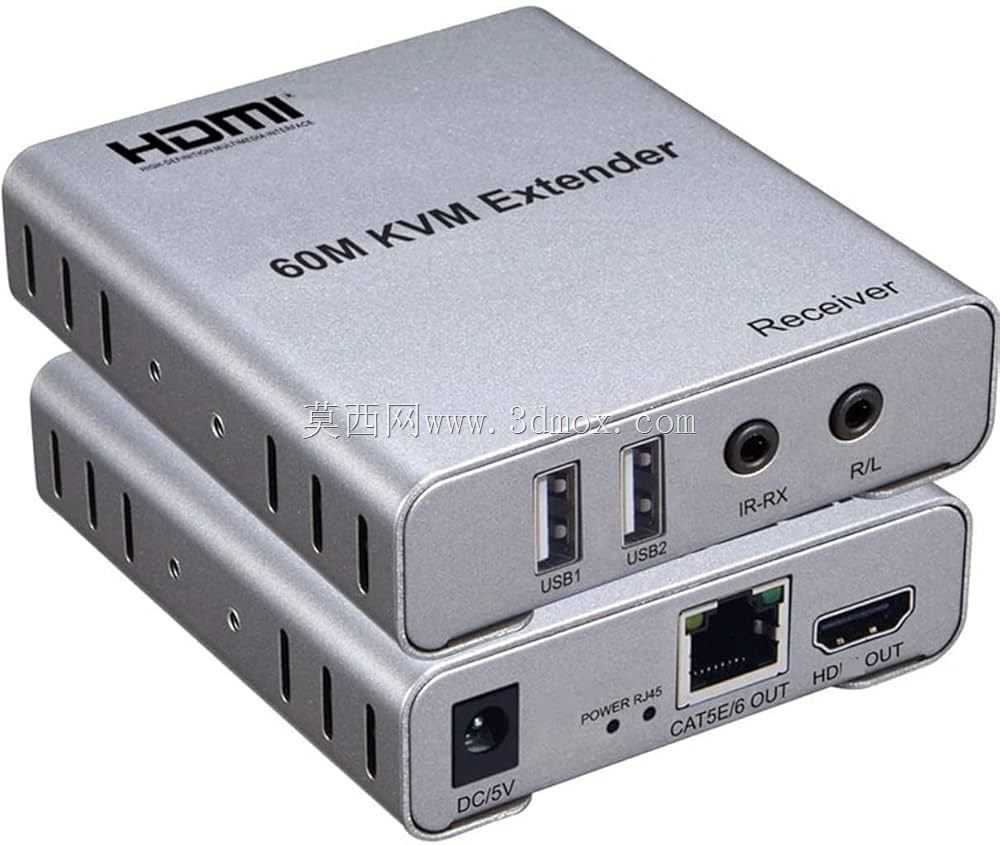

　　从功能布局来看，整套设备分发射端和接收端两个独立金属壳体，图中展示的接收端做了分层堆叠的结构验证，两个壳体尺寸完全一致，外壳采用一体挤压铝型材加工，侧面预留整排散热通风槽，因为设备长时间工作时，内部的信号处理芯片、网络变压器会持续发热，铝型材本身就是散热载体，加上侧面开槽的自然对流设计，不用额外加散热风扇，完全避免风扇积灰、噪音的问题，适合长时间不间断运行的机房场景。接口排布全部集中在设备后侧，从左到右依次是DC5V直流供电接口，做了内针外负的常规工业供电定义，旁边预留电源指示灯开孔，供电正常时亮常亮绿灯；接下来是RJ45网络接口，支持CAT5E/6类网线传输，接口旁做了金属屏蔽层接地，避免工业环境下的电磁干扰导致信号丢帧，这个接口是整套设备的核心传输通道，所有音视频、USB、红外信号都通过单根网线传输，不用布设多组线材，大幅降低布线成本；再往右是HDMI输出接口，做了标准HDMI-A型母座，接口边缘做了金属包边加固，频繁插拔也不会出现焊盘脱落的问题；侧面的接口从上到下分别是IR红外接收接口、R/L左右声道音频接口，还有两个USB2.0接口，USB接口做了下沉式设计，插U盘或者键鼠接收器的时候不会突出壳体太多，避免磕碰损坏。

　　设计思路上优先考虑了安装适配性，壳体上下盖采用卡扣加螺丝的固定方式，底部预留两个M3的挂装孔位，既可以平放在桌面，也可以用螺丝固定在机柜托盘或者墙面支架上，安装孔的间距做了通用的75mm标准，和常规小型网络设备的挂装孔位兼容，不用额外定制安装支架。壳体边角做了R2的圆角处理，安装的时候不会划手，表面做了细磨砂氧化处理，不容易留指纹和划痕，适合工业环境使用。两个设备堆叠的时候，上下壳体的散热槽刚好对齐，不会因为堆叠挡住通风路径，就算多台设备叠放在机柜里，也能保证散热通畅。

　　尺寸边界上，单台设备的长宽高控制在110mm75mm22mm，比常规的电视盒子还要小一圈，不会占用太多机柜空间，接口伸出壳体的长度控制在15mm以内，插上线材之后整体深度不会超过130mm，适合浅度机柜安装。前面板只做了丝印标识，没有额外的按键或者指示灯，所有状态指示灯都集中在后侧接口旁，避免前面板灯光干扰监控室或者会议室的视觉环境。USB接口做了过流保护设计，外接U盘或者键鼠的时候如果出现短路，会自动切断USB供电，不会烧坏内部的信号处理主板，这点在工业场景里非常实用，毕竟外接设备的质量参差不齐，过流保护能大幅降低设备返修率。红外接口支持38KHz通用红外信号回传，操作端可以直接用遥控器控制机房里的主机，不用额外布红外延长线。音频接口做了独立的DAC解码，不用依赖HDMI的音频通道，接音箱或者耳机的时候不会出现音画不同步的问题。

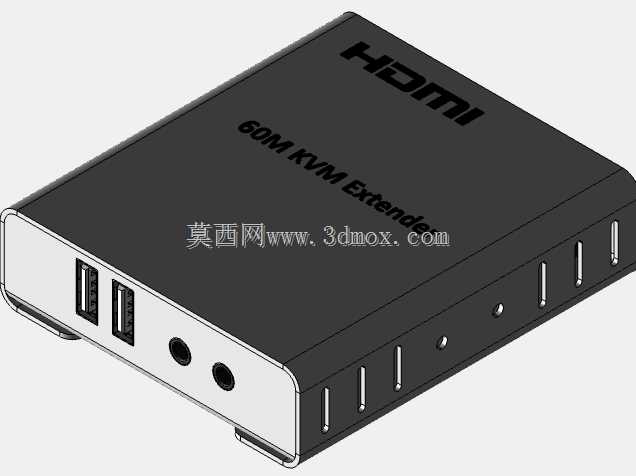

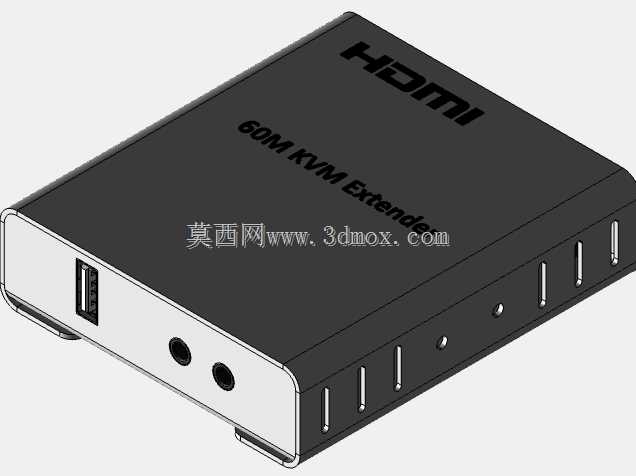

　　建模的时候特意做了接口的装配间隙验证，每个接口和壳体开孔的单边间隙留了0.2mm，既不会因为加工公差导致接口装不进去，也不会因为间隙太大出现晃动的问题。铝型材壳体的壁厚做了1.2mm，兼顾结构强度和轻量化，整台设备不带电源的重量控制在180g左右，挂装的时候不会因为太重导致安装支架变形。底部的防滑脚垫做了嵌入式安装，脚垫高出壳体底面0.8mm，平放的时候能稳住设备，也能避免壳体底面直接和桌面摩擦刮花氧化层。
