电力设备管线固定抱箍式连接支架

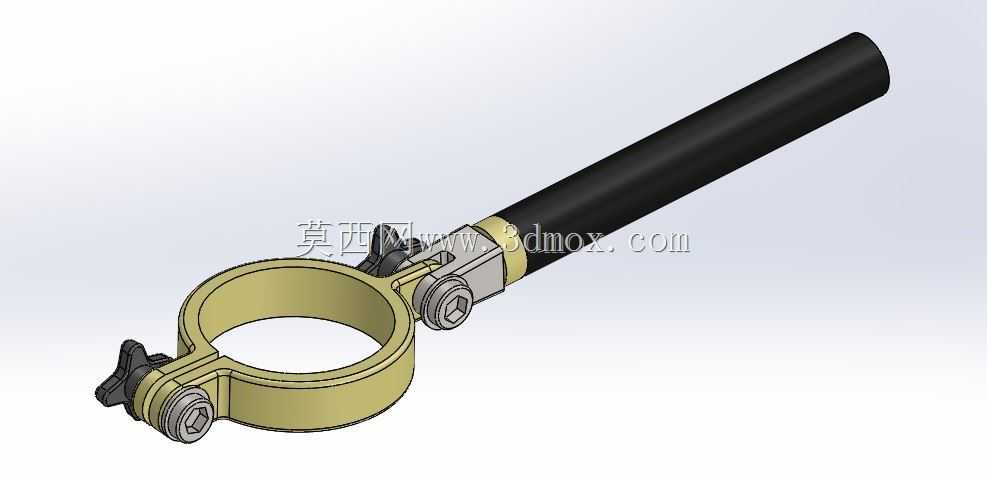

　　这类抱箍式连接支架，在户外电力管线敷设、小型机电设备外接管路固定场景中应用十分广泛，核心作用是实现硬质绝缘套管与设备安装基面的刚性连接，避免管线受外力拉扯、风载振动出现接口松脱、绝缘层磨损的问题。从结构设计来看，主体采用开口式环形抱箍结构，箍身选用延展性与结构强度均衡的金属材质，表面做钝化防腐处理，适配户外潮湿、多尘的使用环境，抱箍开口两侧设置带防滑齿纹的锁紧耳座，通过六角螺栓配合蝶形手拧件实现锁紧，既可以用工具施加额定锁紧力矩保证固定强度，也能在无工具的运维场景下手动完成临时松紧调整，适配不同外径的绝缘套管，单边预留0.5-2mm的管径适配公差，避免加工误差导致装配卡滞。

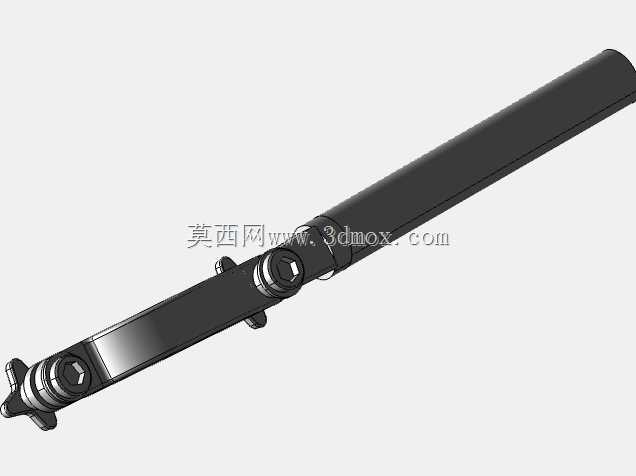

　　抱箍与连接杆的连接部位采用铰接式轴销结构，轴销配合面做光滑倒角处理，装配时可根据管线实际走向调整连接杆的偏转角度，角度调整范围覆盖正负15度，抵消安装基面的加工误差与管线敷设的位置偏差，降低现场安装的对位难度。连接杆采用表面做氧化发黑处理的金属圆管，杆身直径根据承载等级匹配，常规工况下杆长控制在150-200mm区间，既保证足够的力臂长度避让周边设备结构，也不会因杆长过大导致固定端受力弯矩超标，杆身与抱箍铰接座的连接位置设置防松垫片，避免长期振动下螺栓回转松脱。

　　从安装边界来看，抱箍的最小适配管径为40mm，最大适配管径为55mm，锁紧后抱箍与套管外壁的接触面积不低于箍身总面积的85%，压强分布均匀，不会出现局部应力集中压裂绝缘套管的问题；连接杆末端可根据安装需求选配焊接法兰、膨胀螺栓固定座或者卡扣式连接座，适配混凝土基面、金属型材机架、设备壳体等不同安装载体，固定端的螺栓孔预留3mm的位置调整余量，方便现场对位。

　　设计过程中优先考虑了运维拆装的便捷性，所有紧固件均采用通用标准件，无需特殊工具即可完成拆装更换，抱箍内壁可根据使用场景选配橡胶减震垫，进一步缓冲管线运行过程中的振动，同时避免金属箍身直接摩擦损伤套管外壁的绝缘层。在结构强度校核阶段，按照150N的横向拉扯载荷、100万次的振动疲劳寿命做仿真验证，确保在户外长期风载、设备自身振动的工况下，支架不会出现塑性变形、紧固件松脱的问题，铰接部位的轴销选用不锈钢材质，避免长期使用出现锈蚀卡滞，导致后期无法调整角度或者拆解维护。

　　这类支架区别于传统的焊接式固定支架，不需要现场做焊接、防腐处理，所有部件均为预制标准化零件，现场仅需完成螺栓锁紧即可完成装配，安装效率提升60%以上，同时可重复拆卸使用，在设备迁改、管线调整时不需要破坏原有安装基面，适配电力设备运维阶段频繁调整的使用需求。在管线走向存在小幅偏差的场景下，铰接结构的角度调整能力可以抵消安装误差，不需要额外加工过渡连接件，减少现场施工的加工工作量，也降低了非标加工带来的质量不稳定风险。
