双层抽屉式钣金金属储物柜体设计

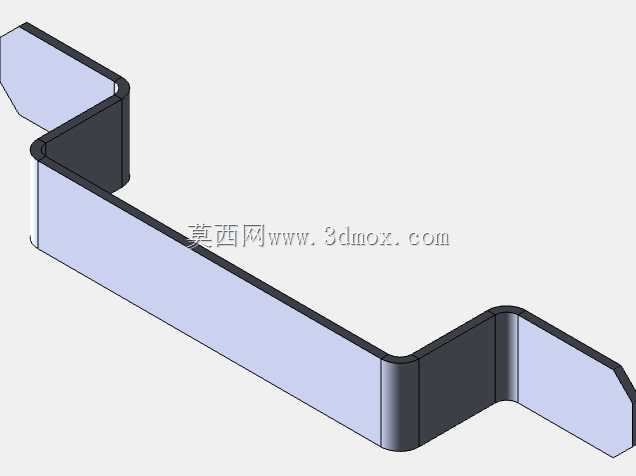

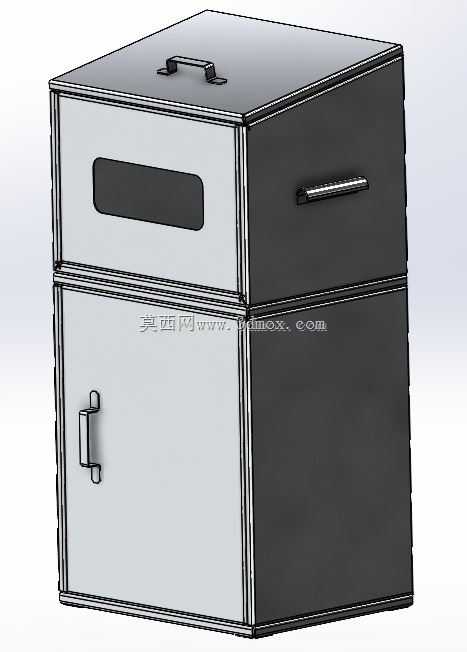

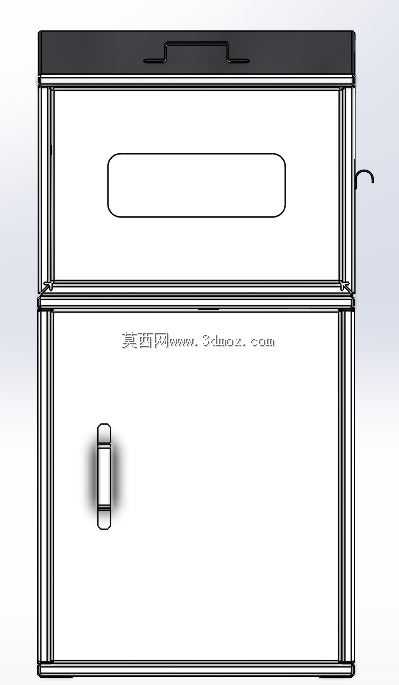

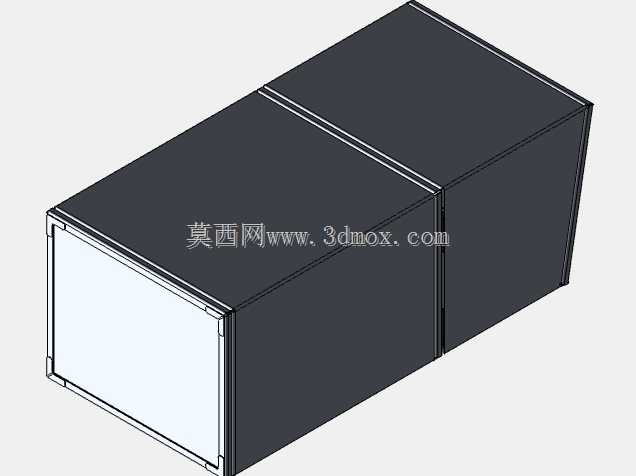

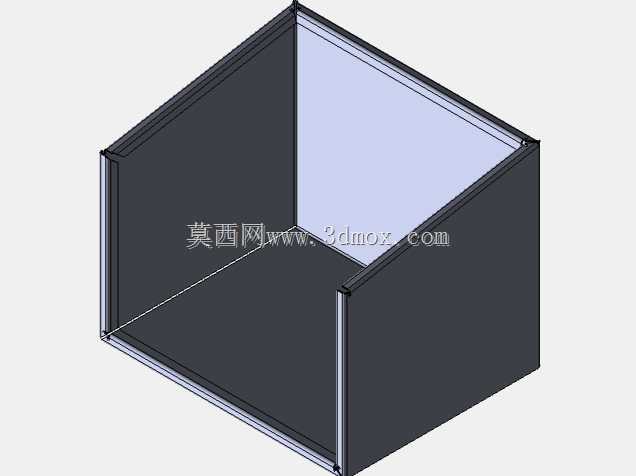

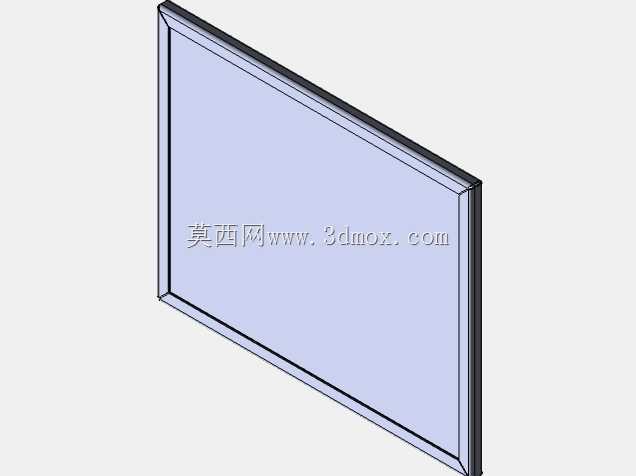

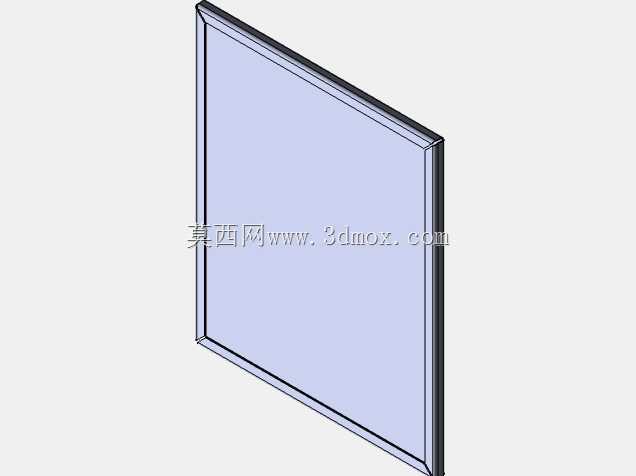

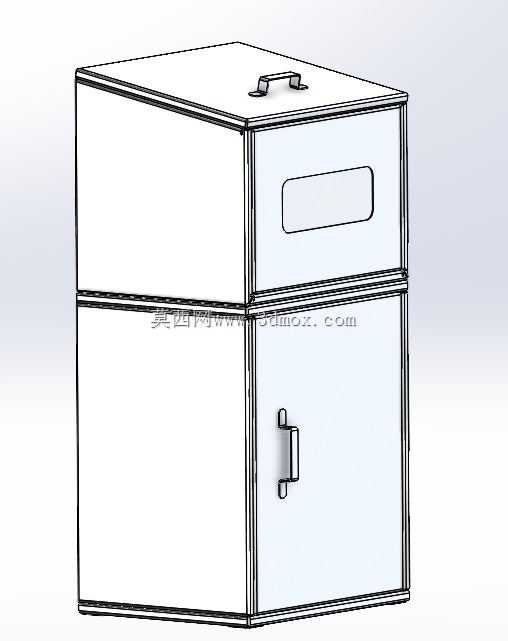

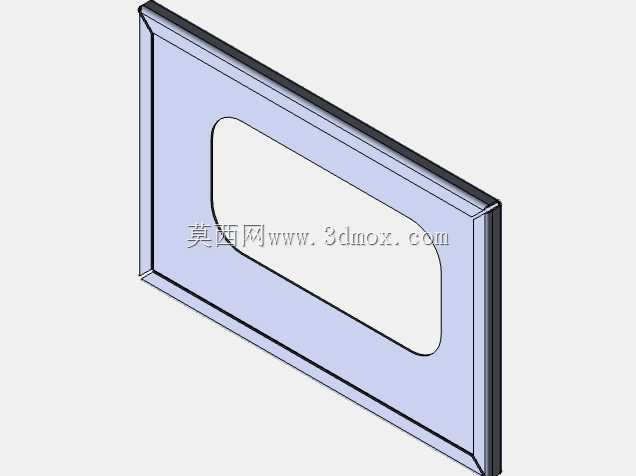

　　这款双层结构的金属柜体，主要面向工业生产车间工位旁物料暂存、小型实验室工具收纳、办公区域零散文件与耗材分类存放场景设计，整体采用全钣金折弯焊接成型工艺，没有多余的装饰性构件，所有棱边均做了R2圆角倒钝处理，避免日常开合、取放物品时出现剐蹭划伤的安全隐患。从结构分层来看，柜体上半部分为独立的翻盖式储物腔，顶部设置一体化折弯成型的提手结构，提手与上盖通过点焊连接，承重冗余量按照15kg满载工况设计，既可以满足日常开启上盖的操作需求，也支持短距离整体搬移柜体时的提拉受力，上盖正面预留的矩形开窗区域，可根据实际使用需求嵌入透明亚克力板，用于观察腔体内存放物品的状态，也可直接作为通风开口，适配存放需要一定空气流通的耗材类物品。下半部分采用左右分舱设计，左侧为带拉手的平开门储物舱，内部可根据使用需求加装可调式层板，层板通过柜体侧板预设的双排腰型孔固定，层高调节步距为32mm，能够适配不同高度的工具、物料存放；右侧为上下两层独立抽屉结构，抽屉采用三节静音滑轨承载，单抽屉额定承重8kg，抽屉面板与侧板通过折边咬合加碰焊固定，避免长期抽拉出现面板脱落问题，抽屉拉手采用外露式条形金属拉手，安装位置距离抽屉侧边40mm，符合人手操作的施力习惯，开合过程不需要过度弯腰探身。

　　从设计思路上看，整个柜体的钣金展开图全部采用共边排样设计，下料时能够最大限度减少板材损耗，所有折弯工序的折弯半径统一取板材厚度的1.5倍，适配常规数控折弯机的标准刀具，不需要定制特殊刀模就能完成全部成型工序，焊接位置全部设置在柜体内部的折边搭接处，外表面没有外露的焊疤，后续表面处理只需要经过简单打磨、静电喷塑就能达到均匀的外观效果，喷塑层厚度控制在60-80μm，能够满足常规室内环境下的防锈、防刮擦使用要求。外形尺寸方面，柜体整体宽度控制在600mm，深度500mm，总高度700mm，底部预留10mm高的支撑折边，既可以避免柜体底面直接与地面接触受潮，也能够适配常规的工位垫、防静电地垫的铺设高度，安装时不需要额外打孔固定，直接放置在平整地面即可稳定使用，柜体背部预留四个直径6mm的壁挂安装孔，也支持根据场地需求壁挂安装在墙面，节省地面占用空间。

　　在实际使用场景中，工业车间内可将该柜体放置在装配工位旁，上层翻盖舱存放常用的手套、记号笔、临时周转的小型紧固件，左侧门舱存放体积稍大的工装夹具、检测量具，右侧抽屉分类存放不同规格的螺丝、端子、接线耗材，拿取路径符合工位操作的动作范围，不需要转身或长距离移动就能取到常用物品；办公场景下可作为工位边的文件储物柜，上层存放待处理的零散文件、办公文具，左侧舱室放置文件夹、备用办公耗材，抽屉存放个人物品、印章等小型物件，简洁的黑白配色能够适配多数现代办公环境的装修风格，不会显得突兀。柜体所有门板、抽屉的缝隙均控制在1.5mm以内，配合折边处粘贴的EVA密封条，能够起到一定的防尘效果，存放电子类小配件、纸质文件时可以避免落灰积尘，减少日常清洁维护的工作量。整个结构没有复杂的传动构件，所有配件均为市面上通用的标准件，后期如果出现拉手损坏、滑轨卡顿的问题，不需要定制特殊配件，直接采购同规格标准件更换即可，维护成本极低，整体使用寿命按照每天开合20次的工况计算，可达到10年以上的正常使用周期。
