五叶曲面结构船用推进螺旋桨设计

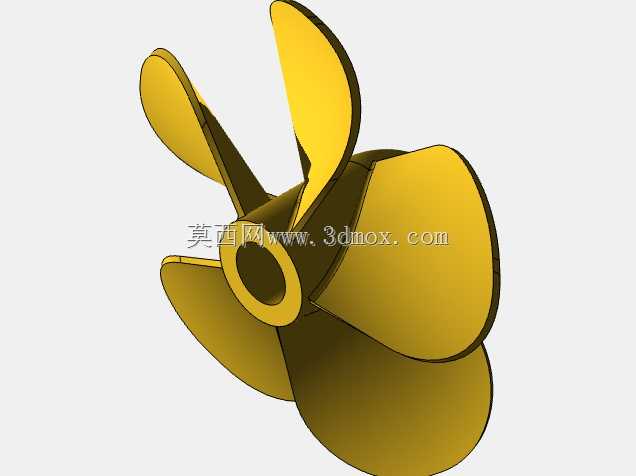

　　在船舶推进系统的设计选型中，螺旋桨作为核心动力转换部件，其结构合理性直接决定整船的航行效率、振动水平与能耗表现，本次呈现的五叶螺旋桨结构，是针对中小型内河作业船、近岸休闲艇的推进需求完成的结构设计，区别于常规三叶、四叶桨的构型，五叶结构的设计初衷是降低叶片通过频率下的脉动压力，减少桨叶旋转过程中对船体尾部的激振，尤其适配对航行静谧性有一定要求的作业场景，比如内陆水域的环境监测船、小型观光艇，能有效降低舱内振动噪音，提升乘坐与作业舒适度。

　　从实际功能逻辑来看，该螺旋桨的核心作用是将主机输出的旋转扭矩转化为轴向推力，通过叶片曲面的导水作用，在旋转过程中推动水流向后高速喷出，利用反作用力带动船体向前航行，设计过程中需要平衡推力系数、扭矩系数与空泡性能三者的关系，避免高转速下叶片表面出现局部低压空化，造成叶片表面剥蚀、效率骤降的问题。从结构设计细节来看，桨叶采用大侧斜曲面构型，每个叶片的翼型截面从根部到梢部逐步变化，根部截面厚度更大，用于承担旋转过程中产生的离心力与水流交变载荷，避免根部应力集中出现断裂风险；梢部截面做了薄化处理，减少梢涡带来的能量损失，提升整体推进效率。

　　中心轮毂采用带中心通孔的圆柱结构，通孔用于与传动轴系配合安装，轮毂端面预留有键槽位的设计余量，安装时可通过平键传递扭矩，同时轮毂与叶片的过渡区域做了大圆角顺滑处理，减少该位置的水流紊流，降低流动阻力。在安装边界的尺寸考量上，该螺旋桨的径向尺寸适配中小型船用尾轴的安装区间，轮毂内孔直径匹配常规30-50mm直径的尾轴规格，安装时需要保证桨叶端面与船体尾柱、舵叶之间留有足够的间隙，避免旋转过程中出现碰撞干涉，同时轴向安装位置需要匹配轴系的密封装置位置，保证轴封能正常工作，防止舷外水进入舱内。

　　从应用场景的适配性来看，该结构除了船用推进场景外，调整叶片材质与曲面参数后，也可用于小型风力涡轮的能量捕获结构，或是水下潜航器的推进部件，不同场景下只需要调整叶片的螺距与盘面比，即可适配不同的介质密度与转速要求。设计过程中需要重点考量叶片的曲面光顺性，每一个截面的翼型角度都需要经过流体力学逻辑校验，避免出现曲面拐点造成水流分离，同时叶片的厚度分布要符合强度校核要求，在额定转速下，叶片根部的最大应力需要控制在材料许用应力范围内，若采用金属材质铸造，还要预留足够的加工余量，方便后续做静平衡、动平衡校验，避免高速旋转时出现偏心振动，损坏轴系与主机。实际选型匹配时，需要结合主机的额定功率、额定转速，以及船体的设计航速、吃水深度来确定最终的螺距参数，螺距过大容易造成主机负载超标，螺距过小则会导致主机转速过高、推进效率下降，该五叶结构的盘面比设计兼顾了高负荷下的推力表现与低转速下的效率，适配多数中小型船舶的动力配置需求，安装完成后需要做航行试验，校验不同航速下的主机负载、振动水平，根据实际试航结果微调桨叶的螺距或者切削梢部，达到最优的动力匹配状态。
