湿式离合器用带齿环形摩擦板结构设计

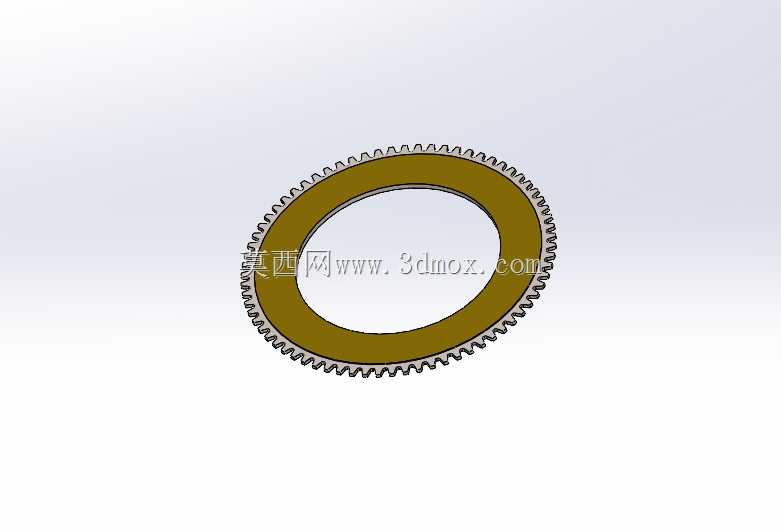

　　在工程机械、重型商用车以及部分工业传动设备的湿式离合系统中，摩擦板是承担扭矩传递、动力接合与切断功能的核心执行元件，其结构设计合理性直接决定离合系统的响应速度、扭矩容量与服役寿命。这款带齿环形摩擦板采用内外环分层结构设计，外环整周布置渐开线外齿，用于和离合器毂的内齿槽形成周向啮合，保证扭矩传递过程中无相对滑转，同时可在离合动作时沿齿槽轴向顺畅滑动，完成接合与分离的位移动作。内环为平整环形基体，是摩擦衬片的附着载体，内外环同轴度公差控制在0.02mm以内，避免高速旋转时出现偏磨、动平衡超差问题。

　　从实际应用场景来看，这类摩擦板主要适配多片式湿式离合器，常见于装载机、推土机等工程机械设备的动力换挡变速箱，以及部分大扭矩工业减速机的离合模块，工作时浸泡在变速箱润滑油内，通过摩擦面之间的静摩擦力传递扭矩，接合过程中润滑油可带走摩擦产生的热量，避免摩擦面过热烧蚀，相比干式摩擦片具备更高的扭矩容量和更长的换件周期。设计过程中首先要匹配安装边界尺寸，摩擦板的外齿齿顶圆、齿根圆参数需完全适配对应离合器毂的内齿槽参数，齿侧间隙控制在0.1-0.2mm区间，间隙过大会导致传动冲击、齿面磨损加快，间隙过小则会出现卡滞，导致离合分离不彻底。内环的内径尺寸需避让离合器轴的安装空间，保证装配后与轴系无运动干涉，整体厚度尺寸需匹配离合器摩擦片组的堆叠总高度，保证活塞压紧行程处于设计区间内，避免出现压紧力不足导致打滑、或是行程过短导致分离间隙不足的问题。

　　结构细节上，外齿采用渐开线齿形设计，相比矩形齿具备更好的对中性和载荷分布均匀性，齿根处做圆角过渡处理，降低应力集中系数，避免大扭矩传递时出现齿根断裂问题。摩擦板基体采用高强度合金钢材加工，表面做硬化处理，保证基体具备足够的结构强度，不会在大扭矩载荷下出现形变。摩擦工作面的平面度公差控制在0.015mm以内，保证接合时摩擦面完全贴合，避免局部接触导致的偏磨、摩擦系数不稳定问题。齿面粗糙度控制在Ra1.6以内，降低轴向滑动时的摩擦阻力，保证离合动作响应灵敏，不会出现迟滞、卡滞现象。

　　在装配适配层面，这款摩擦板可与对应规格的对偶钢片交替堆叠安装，活塞施加轴向压紧力时，多组摩擦板与对偶钢片紧密贴合，依靠接触面的摩擦力将主动端扭矩传递至从动端；当活塞卸压时，回位弹簧推动摩擦板沿齿槽轴向复位，各摩擦面之间形成均匀的分离间隙，切断动力传递路径。设计时还需考虑摩擦板的动平衡性能，整周齿形均匀分布，基体厚度差控制在0.01mm以内，避免高速旋转时产生离心振动，影响变速箱整体运行平稳性。针对湿式工作环境，摩擦板的油路通道设计也需匹配离合器毂的润滑油路，保证润滑油可顺利进入各摩擦面之间，带走摩擦热量的同时冲走磨屑，避免磨屑嵌入摩擦面导致摩擦系数下降、表面拉伤问题。

　　从工程选型角度来看，选用这类摩擦板时首先要确认外齿的模数、齿数、压力角参数与现有离合器毂完全匹配，其次要确认内外径尺寸、厚度尺寸符合安装空间要求，同时要根据传递的最大扭矩核算摩擦面的比压，保证比压处于摩擦材料的许用范围内，避免过载导致摩擦片过早磨损。建模过程中需重点保证齿形参数的准确性，以及各形位公差的标注合理性，为后续加工、装配提供准确的三维数模依据，避免因数模偏差导致加工出的零件无法适配现有离合系统。
