多层级冲压式模具冲击板门结构设计

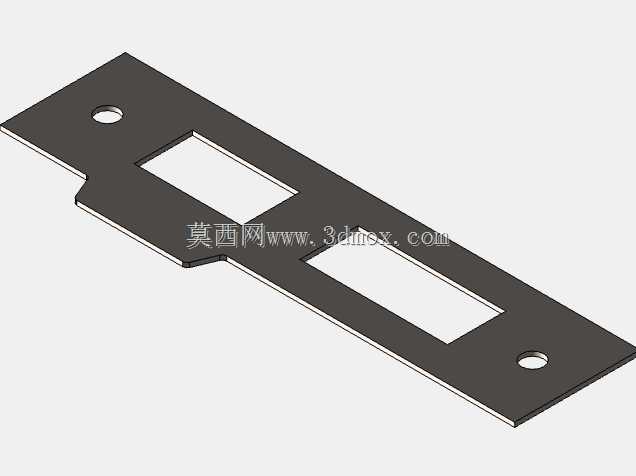

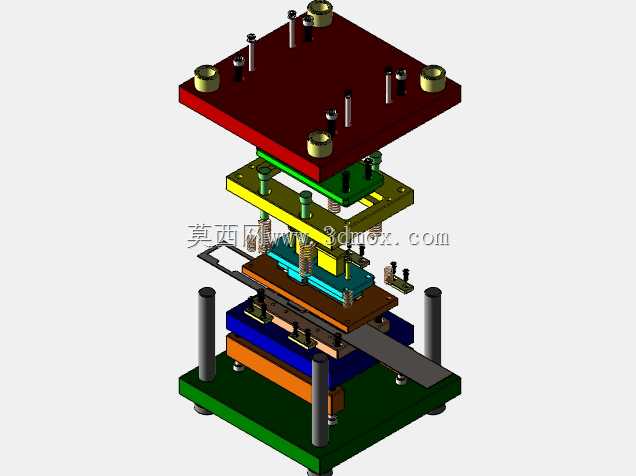

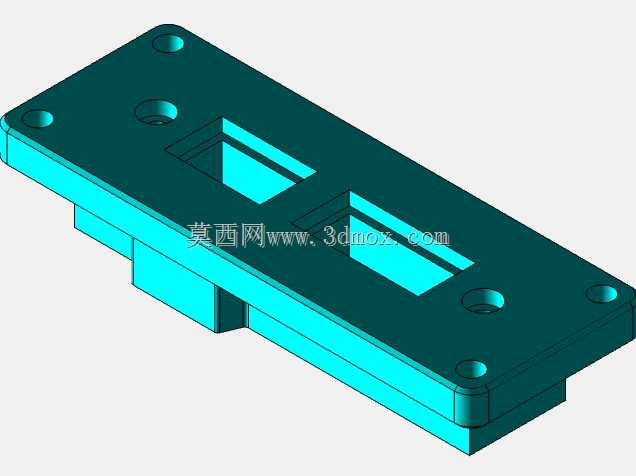

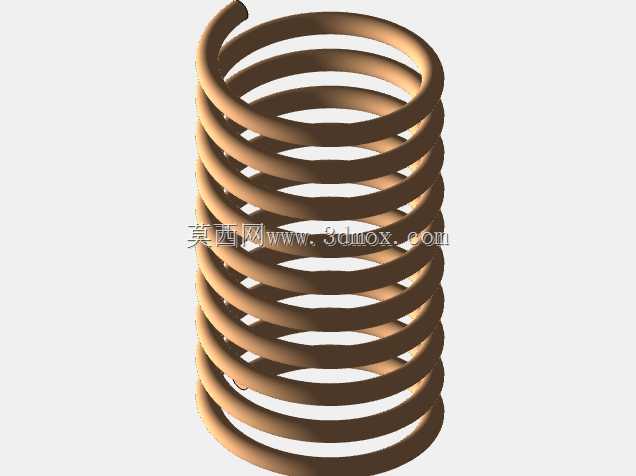

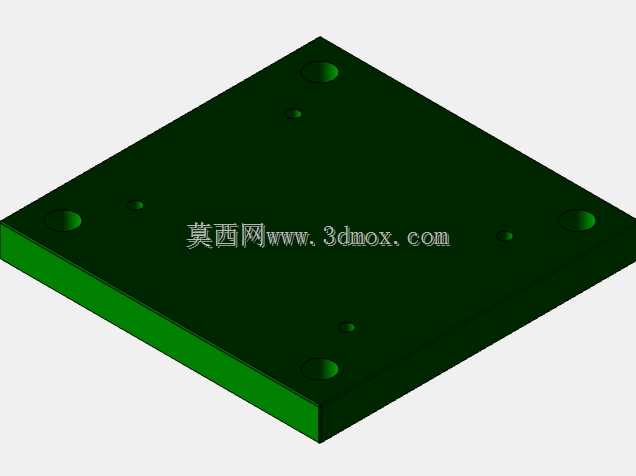

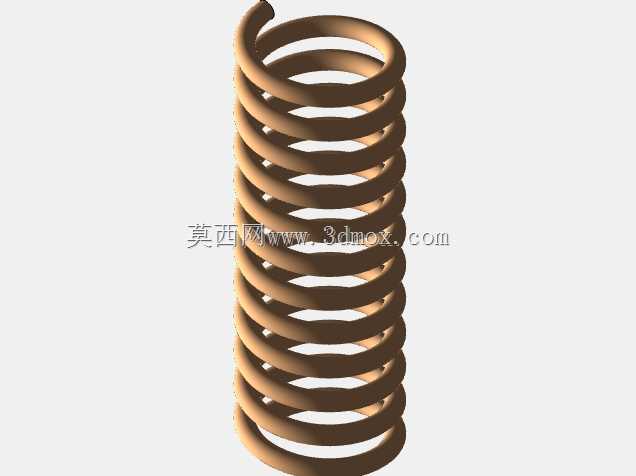

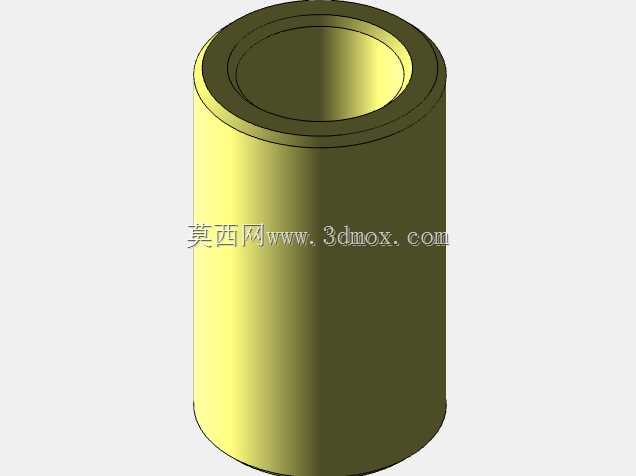

　　这套模具结构针对薄金属板材连续冲压工序设计，核心作用是在带料连续送进过程中完成板门类五金件的冲裁、成型、落料全工序作业，常见于低压电器铁芯构件、小型五金结构件的批量生产场景，适配常规开式单点压力机安装使用，可直接对接自动化送料架实现无人化连续冲压生产。从结构分层来看，整套模具采用典型的四导柱导向模架，上下模座采用45号钢调质处理，导柱导套配合间隙控制在0.008mm以内，保证高速冲压过程中上下模的对中精度，避免啃模风险。最上层的上模座通过模柄与压力机滑块连接，内部集成了冲裁凸模、成型凸模以及卸料弹性元件，弹性元件采用矩形截面弹簧搭配等高套筒，保证卸料板的压料力均匀分布，避免薄料冲压过程中出现翘曲、起皱问题。

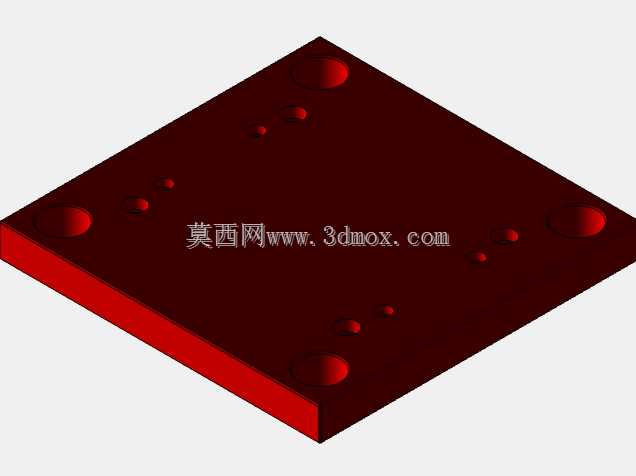

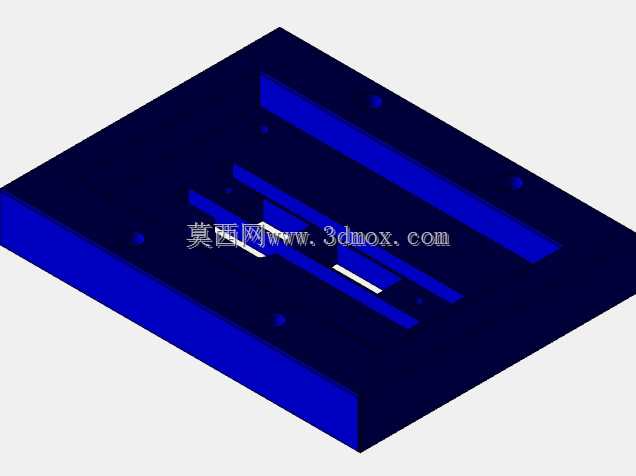

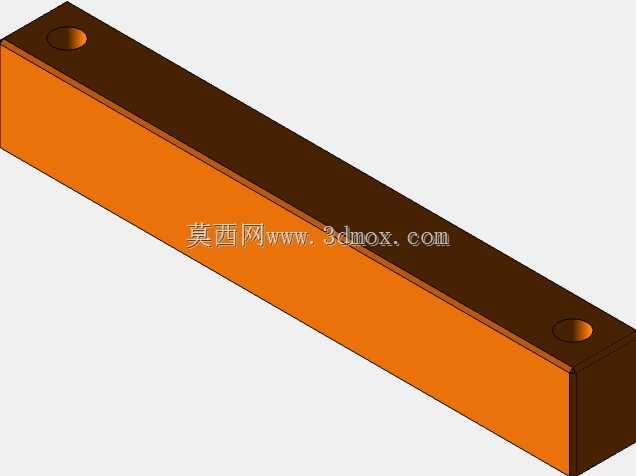

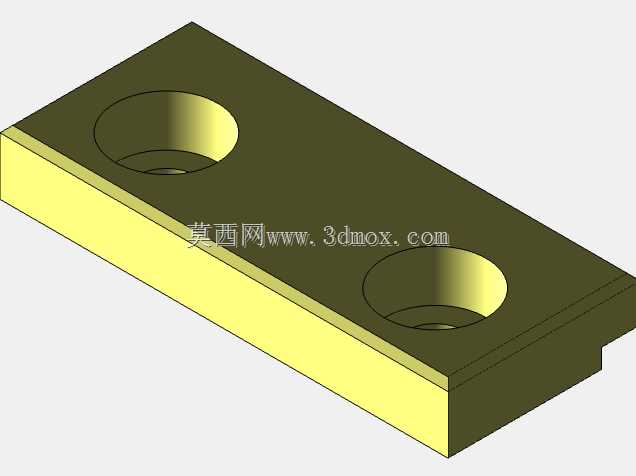

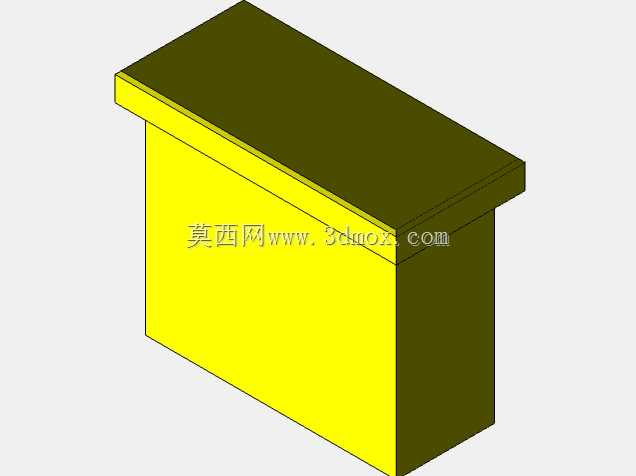

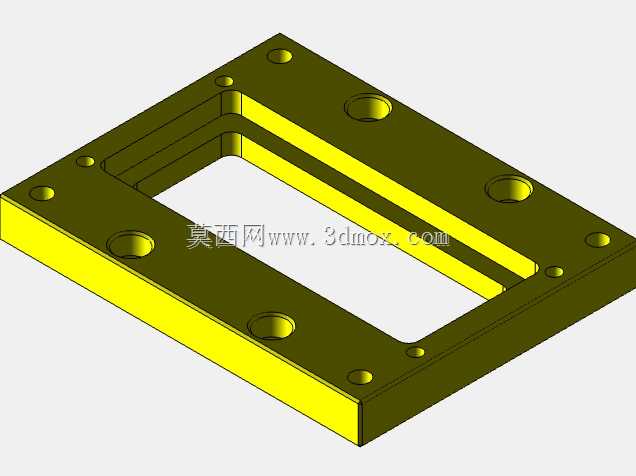

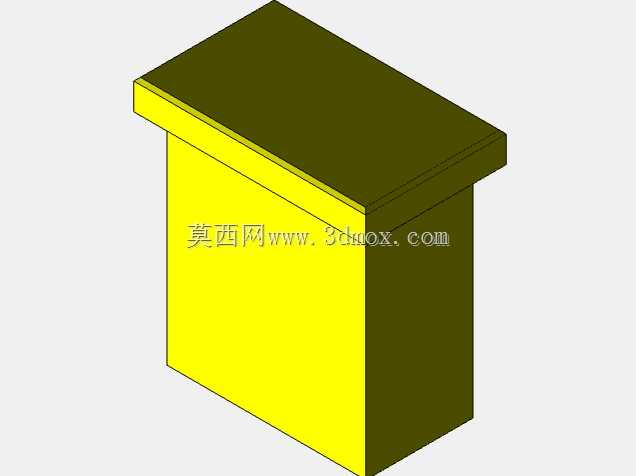

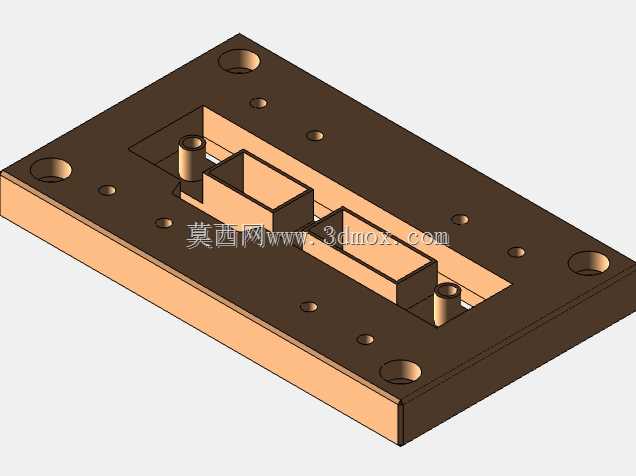

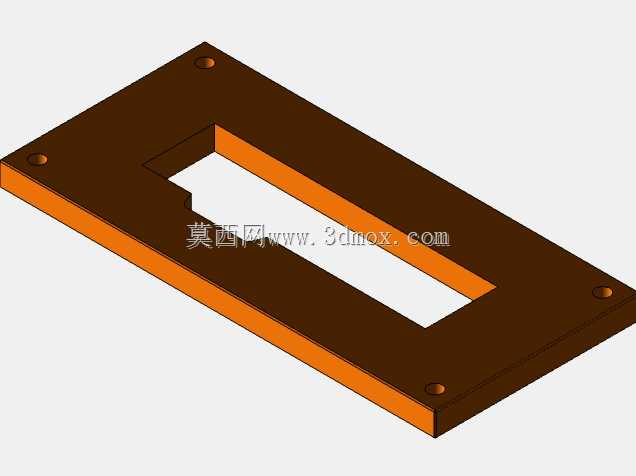

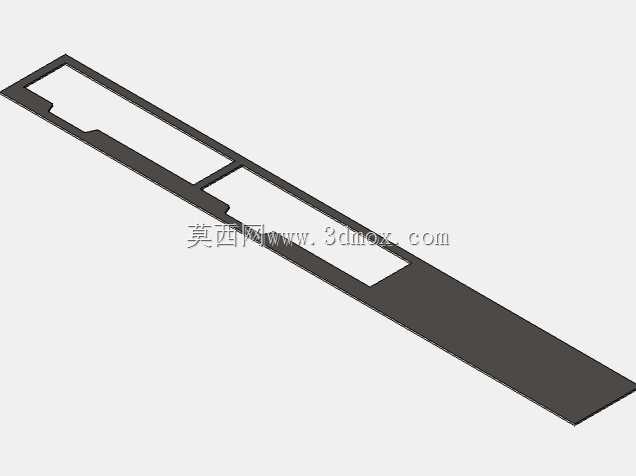

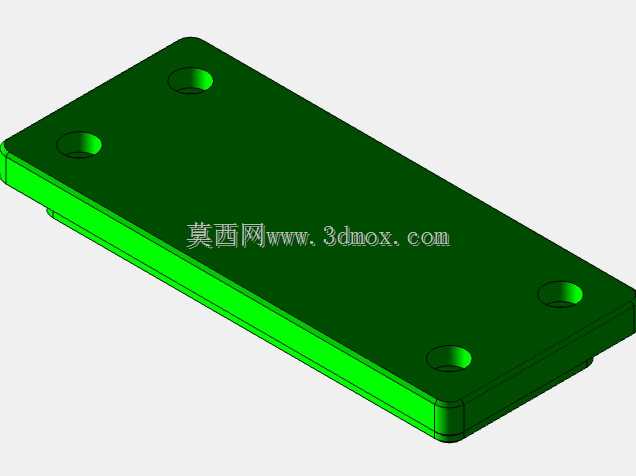

　　中间层依次设置卸料板、凸模固定板、成型凹模镶块，卸料板上对应凸模位置开设精准导向孔，对细小凸模起到二次导向保护作用，避免小直径凸模在冲裁过程中受侧向力发生断裂。下模部分集成了凹模镶块、顶料机构、导料板以及承料板，导料板之间的宽度根据带料宽度设置0.1mm的单边间隙，保证带料送进过程顺畅无卡滞，导料板上设置的侧刃挡块可精准控制每一次送料的步距，步距精度控制在±0.02mm以内，满足多工位连续冲压的定位要求。设计过程中针对冲击板门的成型特性，将冲裁工位与成型工位做了错位排布，避免成型过程中材料流动对已冲裁孔位精度造成影响，成型工位的凹模镶块采用分体式设计，磨损后可单独更换，无需整套报废，大幅降低后期维护成本。

　　所有凸模均采用挂台固定方式，配合快拆压板结构，现场换模时无需拆解整套模架即可快速更换磨损凸模，减少停机维护时间。安装边界方面，整套模具的闭合高度适配160吨及以下吨位的开式压力机，上下模座的安装槽尺寸符合标准压力机的T型槽间距要求，模柄直径采用通用的50mm规格，可直接适配多数常规冲压设备的滑块安装孔。送料高度设置为下模座上表面以上12mm位置，可对接市面主流的滚轮送料机、伺服送料机的送料线高度，无需额外调整送料架高度。实际生产过程中，这套结构可实现每分钟120-180次的冲压频次，成型后的板门构件平面度可控制在0.05mm以内，孔位位置度满足IT8级精度要求，完全满足电器配件、五金结构件的装配公差要求。

　　结构中设置的误送料检测销可在带料送进不到位时触发压力机急停，避免误冲导致模具损坏，所有弹性元件的预压量均经过核算，保证开模状态下卸料板高出凸模刃口1.5mm，合模时首先压紧带料再完成冲裁动作，从结构上避免带料被凸模带起的问题。下模的顶料机构采用弹簧顶杆结构，成型后的工件会在开模瞬间被顶出凹模表面，配合接料机构可实现工件的自动收集，无需人工手动取件，提升生产过程的安全性。
