多关节工业机械臂及变位机配套结构

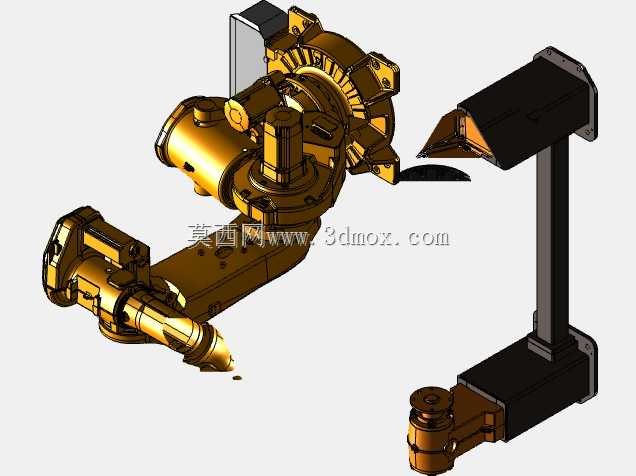

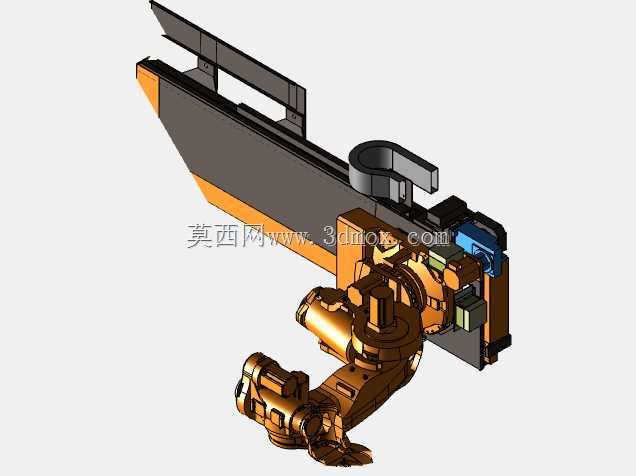

　　这套三维结构还原了车间常用的六轴关节臂搭配单轴变位机的整套作业单元，从结构设计层面完整复现了现场安装、作业的全流程边界条件。先从安装边界说起，机械臂底座采用标准法兰对接结构，安装孔位完全匹配市面主流工业机器人的地基安装尺寸，底座到第一关节的回转支撑结构预留了足够的线缆走线空间，避免大角度回转时动力线、编码器线出现拉扯磨损。配套的变位机采用侧装L型支撑结构，底部同样预留了地基膨胀螺栓安装位，支撑立柱的截面尺寸经过刚性校核，在承载最大额定负载时末端挠度控制在0.2mm以内，完全满足焊接、打磨这类对位置精度要求较高的工序需求。

　　从实际用途来看，这套结构主要面向焊接、上下料、打磨去毛刺这类重复性高、作业环境存在职业健康风险的工位，机械臂的六个关节分别对应不同的运动自由度：腰座回转关节覆盖±170度的作业范围，大臂俯仰关节承担主要的负载抬升功能，小臂俯仰、腕部三个回转关节则负责末端执行器的姿态调整，整套臂展的作业半径覆盖从底座中心向外1.8米的球形空间，搭配变位机的单轴回转功能，可以将工件的各个作业面转动到机械臂的最优作业姿态下，避免机械臂进入奇异点位置导致的轨迹卡顿、精度超差问题。

　　设计思路上，整套结构完全遵循工业现场的实际装配逻辑，每个关节的壳体都预留了伺服电机、减速器的安装定位止口，关节之间的密封槽、走线孔位都按照实际防护等级要求做了结构避让，臂体的外壳采用铸铝件的壁厚设计，在保证整体刚性的前提下尽可能降低运动部分的自重，减少伺服电机的负载惯量，提升动态响应速度。变位机的回转台面预留了T型槽安装位，可以适配不同规格的工装夹具，台面的定位止口精度控制在H7级，保证工件重复装夹的位置一致性。

　　行业应用场景覆盖汽车零部件焊接、五金件打磨、机床上下料、电子元件装配等多个领域，在焊接工位使用时，机械臂末端可以搭载焊枪，变位机带动工件转动，让焊缝始终处于平焊位置，提升焊接质量同时减少焊枪姿态调整的时间；在打磨工位使用时，末端搭载气动打磨头，变位机配合调整工件角度，可以一次性完成工件多个面的去毛刺作业，避免人工打磨出现的一致性差、粉尘伤害等问题；在机床上下料工位，机械臂可以配合变位机的暂存功能，完成毛坯件上料、成品件下料的全流程自动化作业，替代人工完成重复性的上下料动作，降低人工劳动强度。

　　从结构细节来看，每个关节的转动副位置都预留了油封安装位，避免车间内的切削液、焊接粉尘进入关节内部损坏减速器和轴承，臂体内部的走线槽做了圆角过渡处理，避免线缆在长期往复运动中被棱角割破，变位机的支撑立柱内部预留了穿线空间，工件夹具的气管、信号线可以从立柱内部走线，避免外部走线被工件剐蹭。整套结构的外形尺寸完全按照实际设备1:1还原，机械臂收缩状态下的最小回转半径可以满足密集工位的布局需求，变位机的安装位置和机械臂的相对位置经过作业仿真验证，不存在运动干涉问题，不管是做生产线布局仿真、还是做结构改进设计，都可以直接调用这套模型进行干涉检查、运动轨迹验证，减少从零开始建模的重复工作量。
