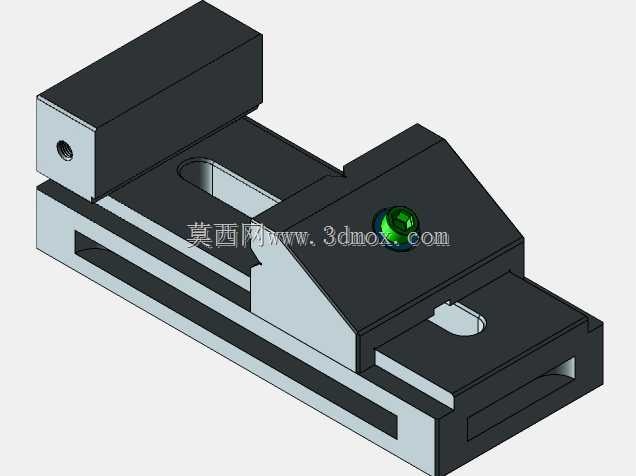

精密螺杆式快动工装夹持夹具结构

这款手动快动夹持夹具是面向小尺寸零件机加工、精密装配场景设计的工装部件，主要应用于台式钻床、小型铣床、磨床的工件装夹环节，也可嵌入自动化生产线的手动上料工位作为临时定位夹持单元，承担小规格金属件、硬质塑料件的加工固定任务，避免加工过程中工件位移导致的尺寸超差、崩刀等问题。从功能特性来看，该夹具采用斜楔与螺杆复合的锁紧结构，固定钳身与滑动钳块的配合面采用精密研磨的导轨结构，滑动过程无卡滞、无旷量，锁紧后夹持面平行度可控制在0.02mm以内，能够满足普通铣削、钻孔工序的装夹精度要求；钳身中部开设的长条形安装槽可适配不同工作台的T型槽螺栓间距，无需额外打孔即可完成在机床工作台面的固定，适配性较强。设计过程中优先考虑了手动操作的便捷性，顶部的滚花调节旋钮无需额外扳手即可完成锁紧与松脱操作，单次装夹的操作行程可覆盖0-70mm的工件宽度范围，针对小批量多品种的加工场景能够大幅缩短装夹辅助时间；钳口部分采用可更换式的硬质钢钳口片，长期使用磨损后仅需更换钳口片即可恢复夹持精度，降低了工装的后期维护成本。外形尺寸方面，该夹具整体长度控制在150mm以内，宽度约65mm，整体高度不超过50mm，安装时仅需预留工作台面160*80mm的安装边界即可，不会占用过多的机床操作空间，适合小型加工设备的紧凑工作台布局；钳身底部采用全平面贴合设计，安装后与工作台面的贴合度高，装夹刚性充足，在承受铣削侧向力时不会出现翘曲、移位的问题。结构设计上充分考虑了加工工艺性，所有零部件均采用常规的铣削、钻孔工艺即可完成加工，无复杂曲面或特殊加工要求，制造成本可控，适合小型机加工车间自制或批量采购作为通用工装使用；滑动导轨面预留了润滑脂加注空间，日常维护仅需定期涂抹少量润滑脂即可保证滑动顺畅，长期使用的磨损量极小，使用寿命远高于普通的铸造式简易台钳。
