多爪联动定心式精密卡盘夹具结构

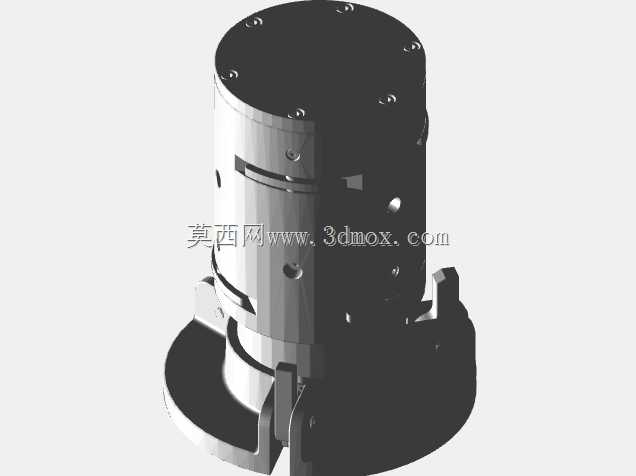

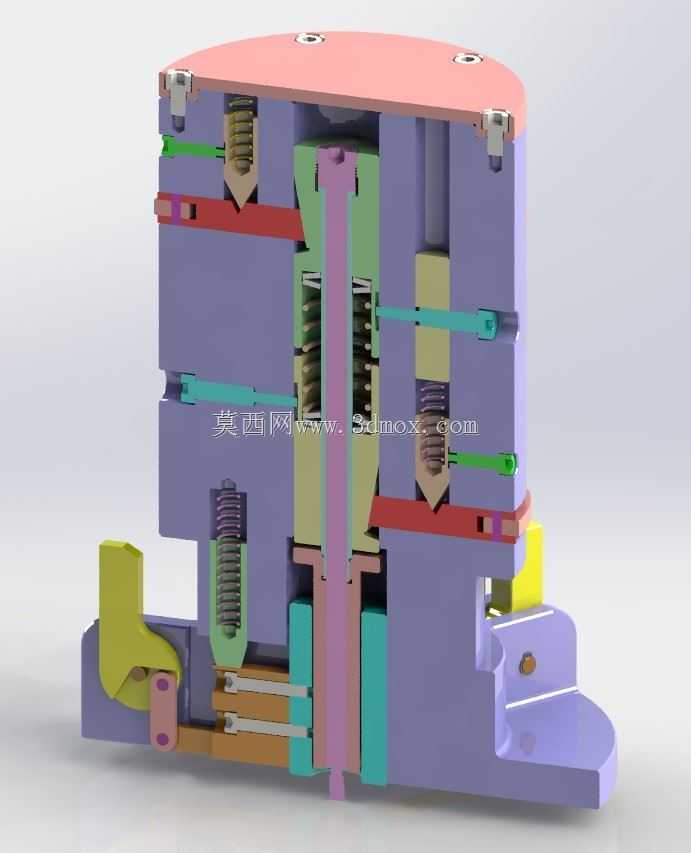

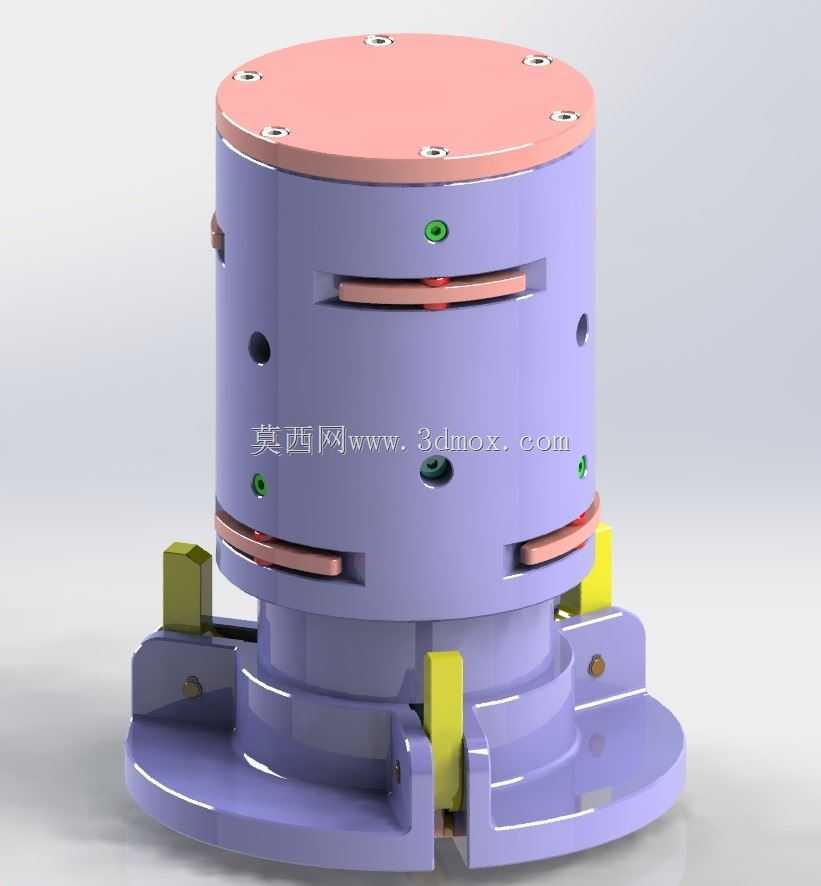

　　卡盘的主体为圆柱式腔体结构，内部集成了齿轮传动副、凸轮弹簧复位组件、拉杆传动机构以及小齿轮同步传动结构，这套内部传动链可以实现多个夹爪的同步径向运动，保证夹持过程中工件自动定心，不会出现偏夹、夹歪的情况，相比单动卡盘，不需要人工逐个调整夹爪位置，装夹效率提升明显，同时多爪同步施力的方式，能让薄壁类工件的夹持受力更均匀，减少装夹变形。夹爪部分采用可拆换设计，针对不同外形的工件，可以更换对应型面的爪头，比如针对圆柱面工件更换V型爪头，针对盘类平面工件更换平压式爪头，适配不同的装夹场景。在机械加工、精密装配、自动化上下料的产线环节里，工件装夹的同轴度、重复定位精度、夹持力均匀性，直接决定了后续工序的成品良率与加工效率，这款多爪联动卡盘夹具，正是针对小尺寸回转类、盘类工件的高精度装夹需求设计的夹持执行部件。从结构布局来看，该卡盘采用立式安装构型，底部设置带定位孔的圆形法兰安装基座，基座上预留的沉头安装孔可直接与机床工作台、转台或者自动化变位机的安装面配合，安装时通过止口定位保证卡盘自身与设备主轴的同轴度，避免安装偏差带来的装夹跳动。

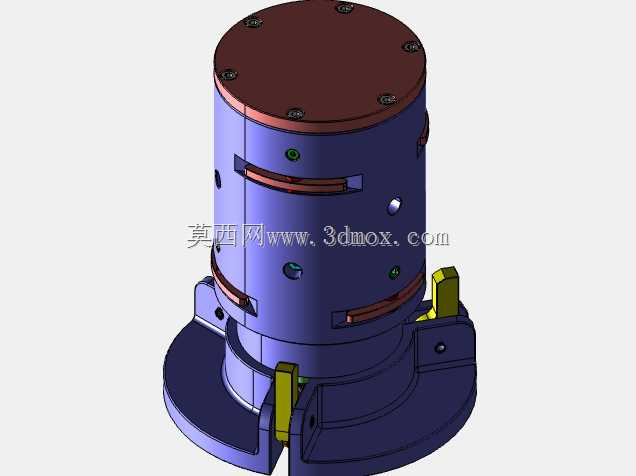

　　卡盘上部设置的端盖通过圆周均布的螺钉与主体腔体连接，既可以密封内部传动结构，避免加工过程中的切屑、切削液进入腔体造成传动件磨损，也可以作为内部组件的装配基准，端盖上预留的注油孔可以定期向内部传动副加注润滑脂，降低传动磨损，延长卡盘的使用寿命。在实际应用场景中，这类卡盘既可以配套在小型数控车床、仪表车床上完成棒料、小型盘类零件的车削加工装夹，也可以安装在自动化装配线的转台上，完成小型零部件的压装、检测、点胶等工序的工件固定，甚至可以配套在磨床、钻床上完成对应工序的工件夹持。

　　设计过程中，传动间隙的控制是核心要点，内部齿轮与小齿轮的啮合间隙控制在0.02mm以内，凸轮与拉杆的配合面采用研磨加工，保证夹爪运动过程中无卡滞、无空行程，弹簧的选型经过反复校核，既保证松开状态下夹爪能可靠复位，也不会因为弹簧力过大造成夹持力不足。夹爪的行程设计兼顾了通用性与夹持刚性，单爪径向行程可以覆盖一定直径范围的工件，不需要频繁更换爪头就能适配同系列不同规格的工件，夹爪的夹持面做了防滑处理，部分工况下可以更换带硬质合金镶块的爪头，提升夹持摩擦力，避免高速旋转或者重切削工况下工件打滑。

　　卡盘的外部腔体上设置的多个观察与检测孔，可以用来观察内部传动件的磨损情况，也可以安装接近开关，检测夹爪的开合位置，给自动化设备提供到位信号，适配自动化产线的信号交互需求。安装基座的高度与直径经过匹配设计，保证卡盘安装后夹爪的工作面高度与设备的作业高度匹配，不需要额外加装增高垫，减少安装累积误差。腔体侧面的槽型结构是夹爪的运动导向槽，导向槽与夹爪的配合面经过淬火处理，硬度达到HRC55以上，长期往复运动也不会出现导向面磨损造成的夹爪晃动，保证长期使用后的装夹精度保持性。在受力设计上，卡盘的夹持力通过内部凸轮机构放大，输入较小的拉杆拉力或者气缸推力，就能获得足够的夹持力，既可以适配手动驱动的场景，也可以配套回转气缸、液压缸实现动力夹持，满足不同自动化程度的设备配套需求。
